단면선
단면은 프로젝트를 가로질러 긋는 선이자, 프로젝트를 보는 방식입니다. 선은 어디를 자를지 정하고, 뷰는 그 선을 따라 잘린 건물을 앞쪽을 걷어낸 상태로 보여줍니다.

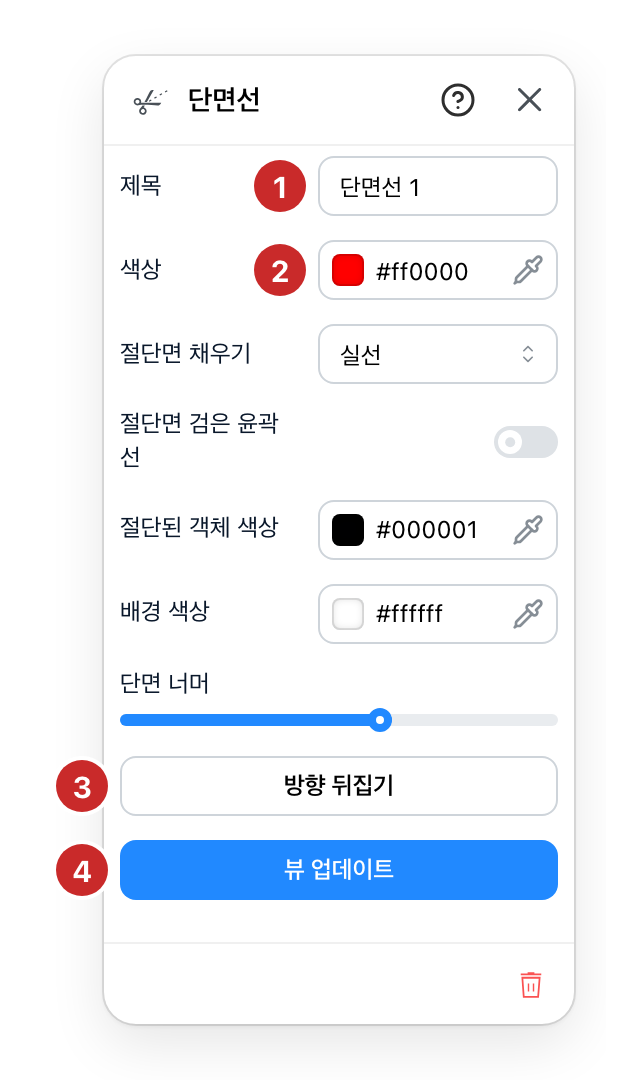

단면 도구로 선을 긋고, 이 패널에서 이름을 붙이거나 그 단면으로 들여다봅니다.
- 제목. 도면과 그로부터 만들어지는 도면에 표시되는 단면의 이름입니다. A-A, B-B가 관례이며, 인쇄된 도면 묶음에서 두 단면을 구분해 주는 것이 이 이름입니다.
- 색상. 절단선을 그리는 색입니다. 두 단면이 교차할 때 바꿔 두면 어느 선이 어느 도면의 것인지 도면에서 알 수 있습니다.
- 방향 뒤집기. 단면이 어느 쪽을 보는지입니다. 절단에는 두 면이 있고 이것이 그 둘을 바꿉니다. 의도하지 않은 쪽이 보일 때 사용합니다.
- 뷰 업데이트. 이 단면으로 들여다봅니다. 프로젝트가 선에서 잘리고 카메라가 절단면 정면에 놓입니다. 다른 것을 보고 있는 동안에만 나타나는데, 이것이 들어가는 길이기 때문입니다.
한 번에 하나의 단면만 볼 수 있어, 이것을 열면 이전 것이 닫힙니다. 도면이나 3D로 돌아가면 건물 전체가 되돌아오고, 버전을 바꿔도 마찬가지입니다. 들여다보는 동안 선을 뒤집거나 옮기면 절단과 카메라도 함께 움직입니다.
색상과 버튼 사이의 다섯 행이 단면 뷰의 모습을 정합니다. 시공 절단면 채우기는 잘린 벽과 바닥을 꽉 채우거나 해칭으로 채웁니다. 절단면 검은 윤곽선은 절단이 지나가는 부분의 둘레에 검은 선을 긋습니다. 절단된 객체 색상은 절단이 지나가는 가구와 오브젝트의 색이고, 배경 색상은 도면 뒤의 색입니다. 단면 너머는 절단 너머에 있는 것을 배경 속으로 흐리게 합니다. 0이면 완전히 그려지고, 100이면 사라집니다.
일부 사이트에서는 색상 바로 뒤에 스타일도 제공합니다. 잘린 면이 무엇으로 채워지고 그 뒤에 무엇이 있는지를 정하며, 사이트에 둘 이상이 준비된 경우에만 나타납니다.
패널 아래의 휴지통은 단면을 삭제합니다. 선만 사라지고 프로젝트는 그대로입니다.
