Oppervlakteberekening

Space Designer meet wat u getekend hebt volgens de norm die u kiest, en kan het volgens vier normen tegelijk meten. Dat is de zin van het paneel: hetzelfde project heeft één oppervlakte volgens een nationale norm en een andere volgens de eigen regels van een opdrachtgever, en beide kloppen.

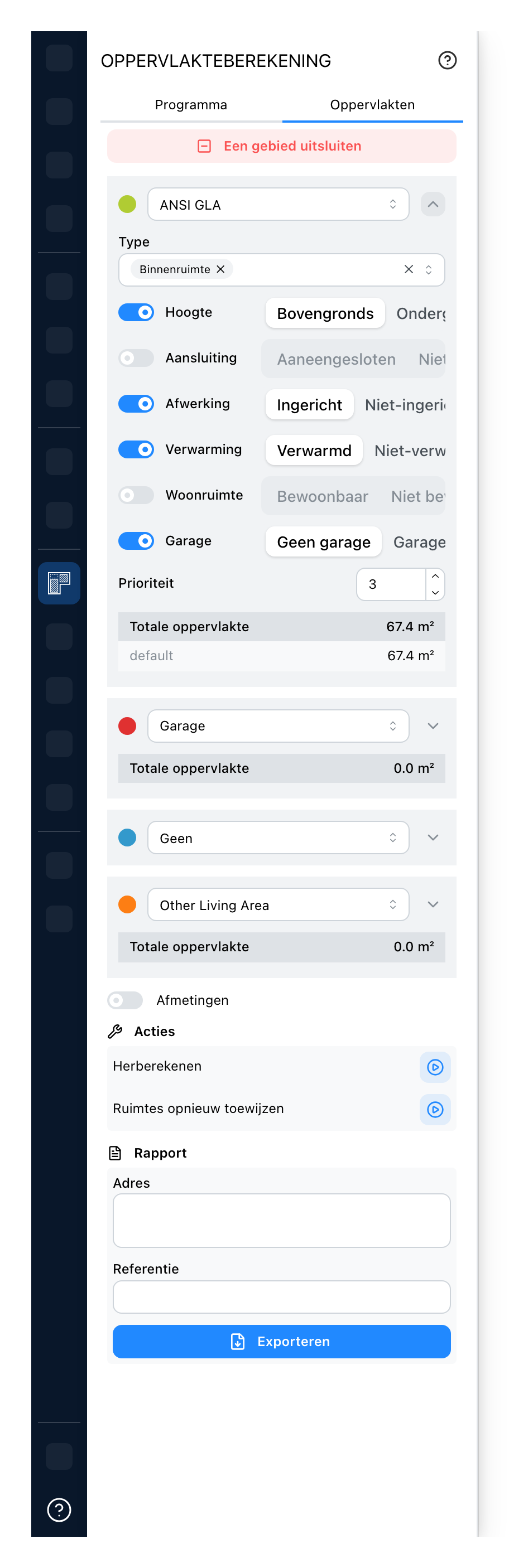

Het oppervlaktepaneel, met één norm open

  1. Programma is wat het project zou moeten bevatten, ruimte voor ruimte. Oppervlakten is wat het werkelijk bevat, gemeten aan wat u getekend hebt.
  2. Neemt één oppervlak in één keer uit alle totalen: een vide, een schacht, een ruimte die van niemand is.
  3. De norm die gemeten wordt en de kleur die ze op de plattegrond inneemt. Aan die kleur ziet u welke regel een oppervlak genomen heeft. De pijl klapt de regels weer dicht.
  4. De soorten ruimte die deze norm telt. Al het overige wordt door een andere sleuf gemeten, of door geen enkele. Blijft de sleuf leeg, dan telt ze niets.
  5. Elke schakelaar zet één toets aan, en het paar ernaast zegt welke kant telt: een ruimte boven of onder maaiveld, aangebouwd of vrijstaand, afgewerkt of niet, verwarmd of niet, woonruimte of niet, garage of niet. Een uitgezette toets betekent dat de norm zich er niet over uitspreekt. Woonruimte betekent afgewerkt en verwarmd: wie die toets aanzet, maakt de toetsen Afwerking en Verwarming vrij, en wie een van die twee aanzet, maakt Woonruimte vrij.
  6. Welke van twee normen een gedeelde muur krijgt. Ze arriveert op de eigen waarde van de norm en hoeft alleen aangeraakt te worden wanneer twee sleuven elkaar langs dezelfde muur treffen.
  7. Het resultaat van deze norm, in de eenheden van het project: het totaal, dan elke verdieping, en de uitgesloten oppervlakten die eraf gaan.
  8. De andere drie sleuven. Vier normen kunnen tegelijk gemeten worden, dus een totaal onder de ene regel staat naast het totaal onder een andere.
  9. De schakelaar Maten schrijft de maten op elk oppervlak in de plattegrond.
  10. Herberekenen meet de verdieping waar u zich bevindt opnieuw, na een wijziging die de totalen niet gevolgd hebben. Ruimten herverdelen zet de instellingen van elke ruimte (type, aangebouwd, afgewerkt, verwarmd, garage) terug volgens haar naam, met de ruimtebibliotheek; een ruimte waarvan het de naam niet herkent, blijft ongemoeid. Beide vragen eerst om bevestiging.
  11. Het rapport als PDF. Het adres en de referentie die hier worden getypt, staan op de voorpagina.

Elke sleuf neemt alle ruimten die haar filters doorlaten. De prioriteit beslist niet welke sleuf een ruimte neemt: ze beslist alleen welke de muur neemt tussen ruimten van twee sleuven.
