Vloeropeningen

Een vloeropening is een gat in een vloer: een trapgat, een vide van een tussenverdieping, een schacht. Teken de omtrek op het plan met Trapgat / Vloeropening, onder Architectonische elementen in het tekenmenu van de bedieningsbalk, of in het paneel Tekengereedschap: klik elke hoek aan en dubbelklik om af te ronden. Ze snijdt de vloer waarop ze getekend is en het plafond van het niveau eronder, en kan vanuit beide niveaus worden geselecteerd. Het gereedschap is grijs zolang het niveau geen ruimte heeft, want dan is er geen vloer om te snijden.

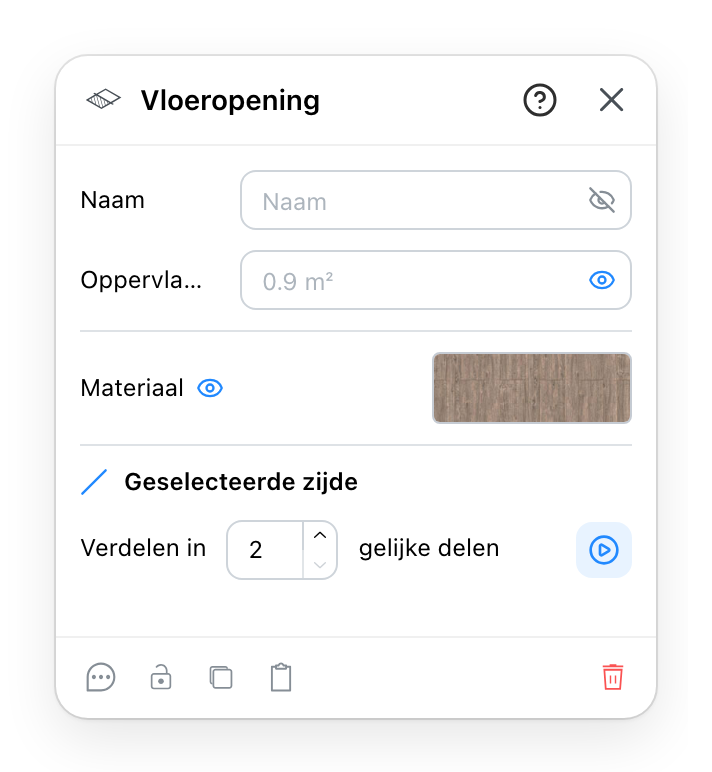

Het paneel Vloeropening

  1. Wat het plan in de opening afdrukt. Het oog toont of verbergt het.
  2. Het plan drukt de gemeten oppervlakte af, grijs in het veld getoond, tenzij u iets typt om in plaats daarvan af te drukken. Het oog toont of verbergt het.
  3. De afwerking van de gesneden rand: de dikte van de vloer rond het gat, en de rand van het plafond eronder. Met het oog dicht houdt de rand de eigen materialen van de vloer en het plafond, en kan de staal niet worden gewijzigd.
  4. Snijdt een zijde van de opening in 2 tot 9 gelijke delen, wat er punten aan toevoegt. Het werkt op de zijde waarop u het laatst op het plan klikte, en is grijs tot u dat doet.
  5. Een opmerking, een slot, dupliceren, kopiëren en verwijderen, en het ? in de kop opent deze pagina.

4 De opening een andere vorm geven

De hoeken van een opening worden op het plan versleept. Voor een uitsparing, voor een kolom of een kanaal naast de trap, heeft de zijde meer punten nodig dan haar twee uiteinden:

  1. Klik de zijde aan op het plan. Het teken naast Geselecteerde zijde licht op.
  2. Stel in hoeveel gelijke delen, en splits. De nieuwe punten staan op gelijke afstand langs die zijde.
  3. Sleep de nieuwe punten op het plan naar waar de uitsparing komt.
