Paden
Een route is een weg door de ruimte: de weg die een kar van het magazijn naar de werkbank neemt, die een mens van de deur naar zijn plek neemt. Ze tekenen is de manier om te ontdekken dat twee paden elkaar kruisen waar dat niet zou moeten, of dat een gang drie taken tegelijk doet.

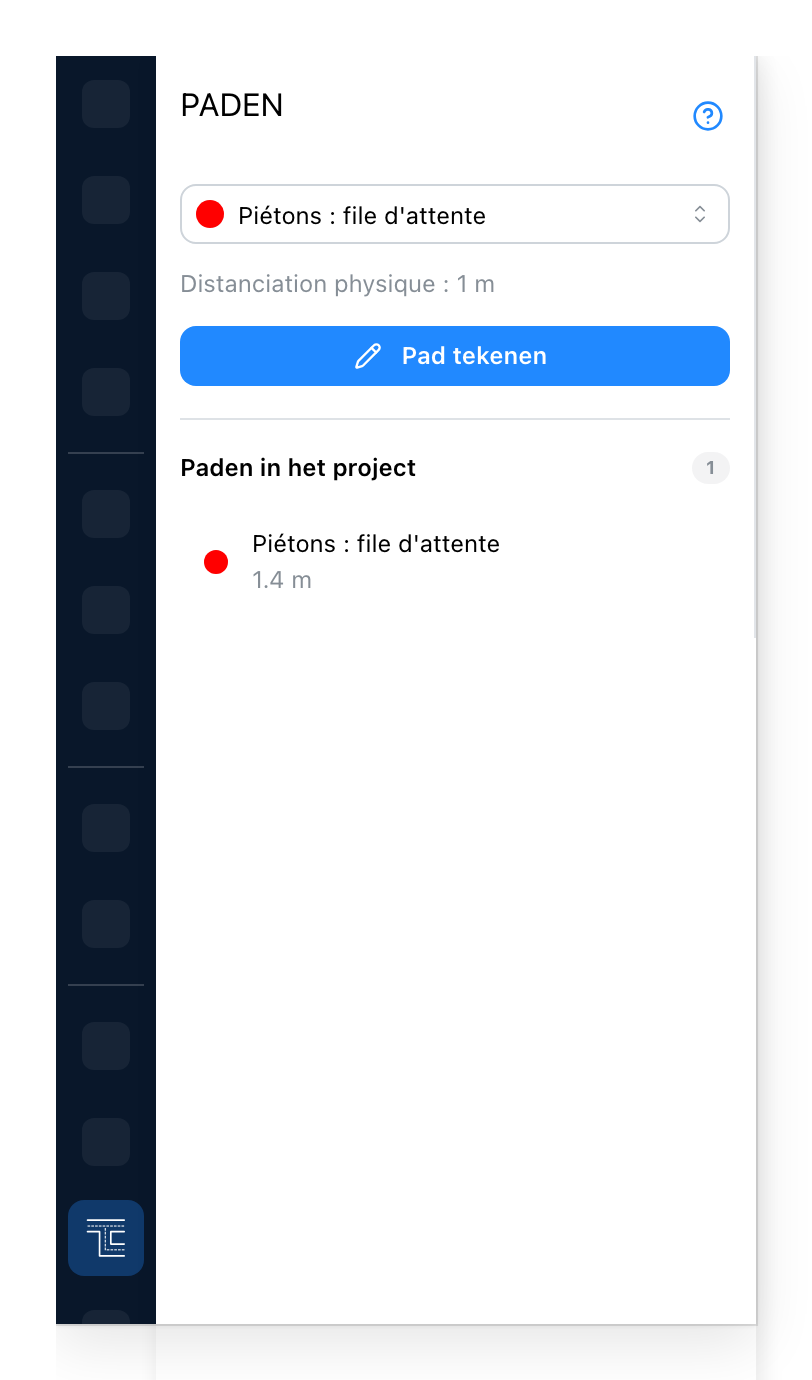

Open het tabblad Paden van de rail.
Er een tekenen
- Het soort verkeer dat de volgende route zal dragen. Het wordt gekozen vóór het tekenen en bepaalt de kleur en de standaardbreedte. Wanneer het soort er een heeft, is het voorbeeld eronder de textuur die de plattegrond langs de route legt; de beschrijving volgt.
- Pad tekenen start het tekenen. Klik over de plattegrond van het ene eind naar het
andere, hoek voor hoek, en druk op
Escom af te ronden. - Elke route die het project al heeft, met haar lengte, en haar niveau bij een gebouw met meerdere niveaus. Klik op een rij om de route te selecteren en de weergave erheen te brengen.
Een route wordt als lijn getekend en draagt een breedte: wat u krijgt is een band op de plattegrond, geen draad. Die band is de kern: hij laat zien of de route past.

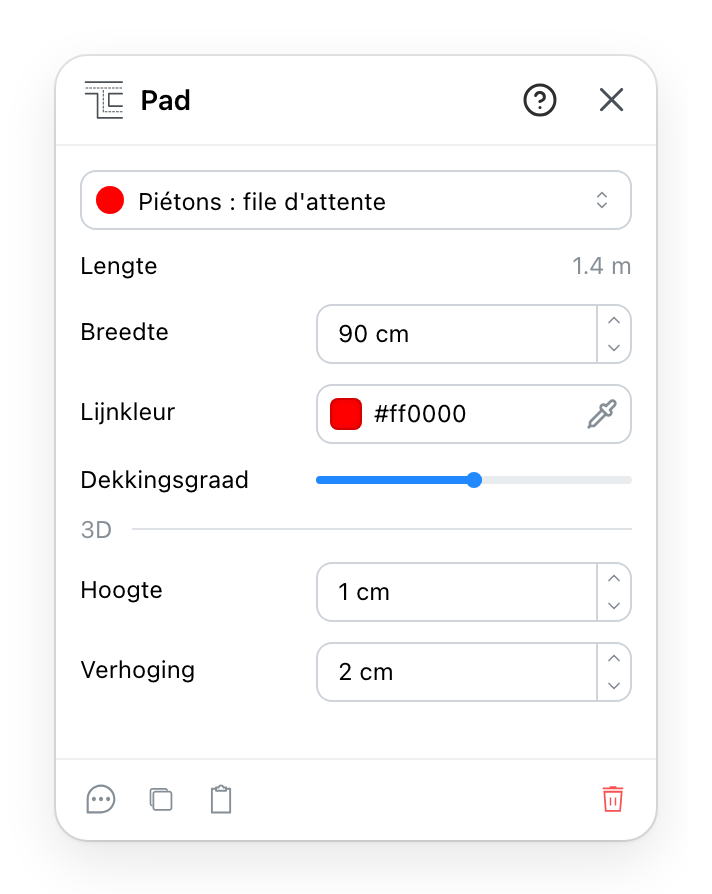

Er een instellen
- Welk soort verkeer deze route draagt. Een ander soort kiezen geeft de route de breedte, kleur, dekking en hoogte van dat soort.
- Gemeten uit wat u tekende, niet getypt. De snelste controle dat een route zo lang, en zo kronkelig, is als u aannam.
- Hoe breed het verkeer is. Dit is de instelling die telt: zij bepaalt of de route werkelijk tussen twee machines past. Zodra de breedte afwijkt van die van het soort, zet een knop ernaast de standaardbreedte terug.
- Hoe hij getekend wordt: de lijnkleur en de dekking. Een route ligt over de plattegrond in plaats van erin gebouwd te zijn, dus is het meestal beter hem doorschijnend te houden.
- Alleen gebruikt door de 3D-weergave: hoe hoog de band is, en hoe hoog boven de vloer hij zit.
Hoekpunten kunnen achteraf worden toegevoegd en verplaatst, zodat een ruw getrokken route wordt aangescherpt zodra de indeling eromheen tot rust komt.
