Zones
Een zone is een vlak op de plattegrond waaraan een doel is gegeven: montage, opslag, ontvangst, een ruimte die vrij moet blijven. Ze wordt als omtrek getekend, kent haar eigen oppervlak en kan worden verbonden met de andere zones waar ze dicht bij of ver van af moet staan.

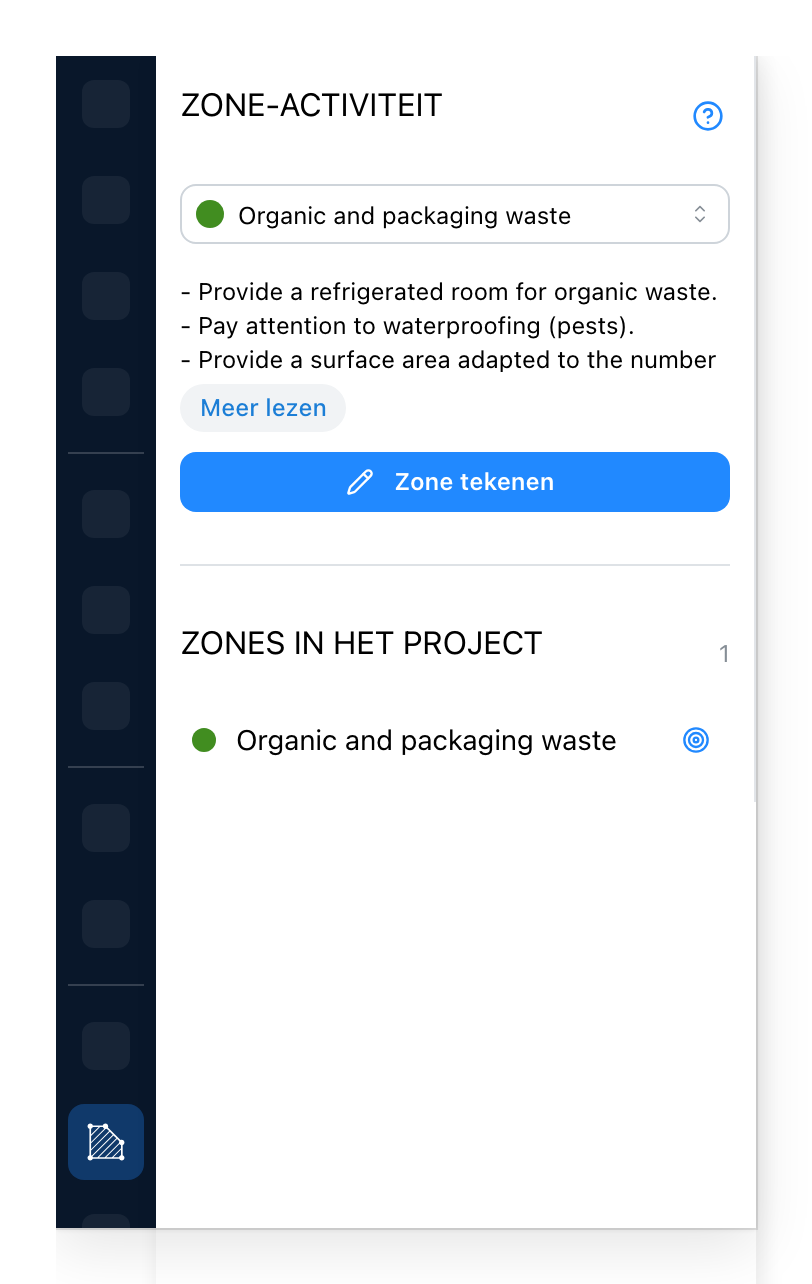

Open het tabblad Zone-activiteit van de rail.
Er een tekenen
- Het soort zone dat zo dadelijk getekend wordt. Eronder staan een paar regels over wat dat soort nodig heeft; Meer lezen klapt de rest uit. Op een site die haar soorten een foto geeft, staat de foto boven die regels: uit een lijst met namen kiezen is lastig; uit een afbeelding van het ding niet.
- Zone tekenen start de omtrek. Klik de hoekpunten op de plattegrond en sluit hem op zichzelf.
- Elke zone die het project al heeft, met haar kleur. Klik op een rij, of op het richtpunt ernaast, om de zone te selecteren en de weergave erheen te brengen.

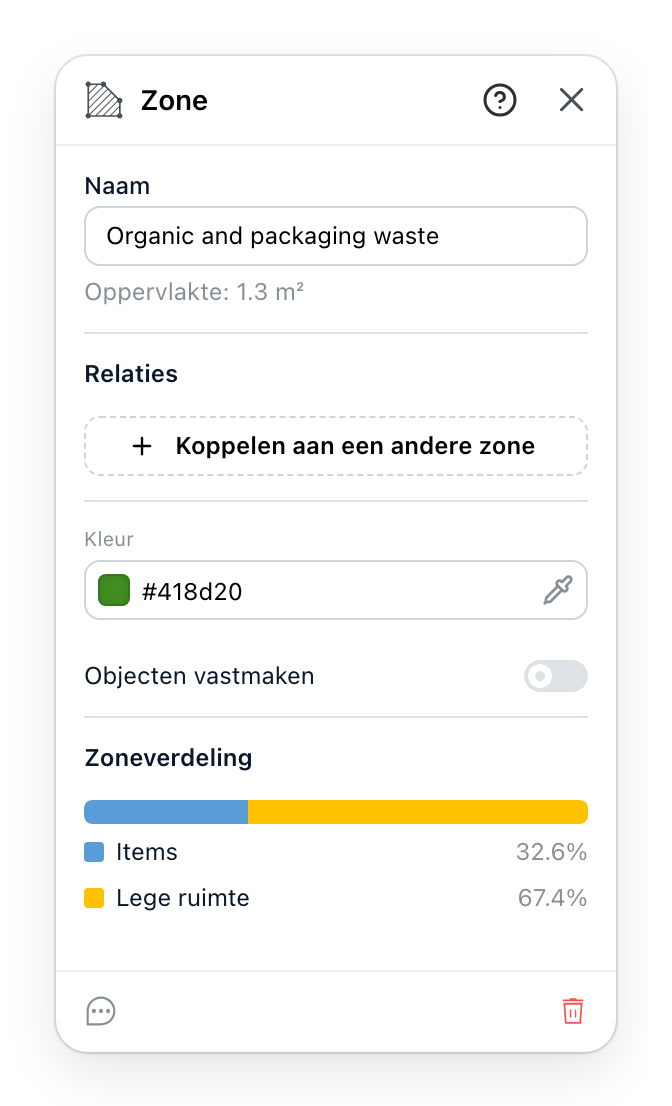

Er een instellen
- De naam, en eronder het oppervlak berekend uit de omtrek die u trok. Het oppervlak wordt gelezen, nooit getypt.
- Bij welke andere zones deze dichtbij moet zijn, of ver vandaan moet blijven. Start een verbinding met de knop en klik dan op de andere zone op het plan; houd Cmd of Ctrl ingedrukt terwijl u klikt om in plaats daarvan afstand te vragen. Het pictogram op een rij wisselt een verbinding tussen dichtbij en ver, en het menu van de rij bevat haar notities en haar verwijdering. De verbindingen maken de verzameling zones een schema in plaats van een lijst.
- De kleur die ze op de plattegrond krijgt, en of de objecten die erin staan gekoppeld zijn: gekoppelde objecten verplaatsen mee met de zone wanneer de zone wordt verplaatst.
- Waaraan de vloer van deze zone opgaat: hoeveel de objecten, hun veiligheidsvolumes en de paden erdoorheen innemen, en hoeveel er overblijft. Het getal waarover een indeling betwist wordt.
De verdeling is het antwoord
De laatste sectie is de reden om zones überhaupt te tekenen. Een zone die de helft van haar vloer aan Paden besteedt, is een zone met een circulatieprobleem, en het paneel zegt dat in een getal in plaats van het aan het oog over te laten.
Elk object op het niveau van de zone wordt geteld, gekoppeld of niet, voor het deel ervan dat binnen de omtrek staat. Veiligheidsvolumes worden apart van hun objecten geteld, dus een volume dat over zijn eigen object ligt, wordt dubbel geteld en het lege deel krimpt evenveel.
Verboden gebieden
Zonering, aan het eind van Tekengereedschap, tekent een ander soort zone: een gebied waar niets mag staan. Het wordt op dezelfde manier getekend, hoek voor hoek. Op een site waarvan de catalogus een waarschuwingszone aanbiedt, tekent dat item hetzelfde soort gebied, in uw taal benoemd.
Het paneel heet Verboden gebied. Het zegt dat er geen items binnen mogen staan, bevat de naam en de kleur, en somt onder Objecten binnen elk object op dat in het gebied staat, zodat wat de regel breekt gelezen wordt in plaats van gezocht. Het heeft geen verbindingen en geen verdeling.
Zie ook
- Paden zijn wat de verdeling meet.
- Oppervlakteberekening meet ruimtes tegen een bouwnorm, wat een andere vraag is dan wat een zone meet.
