Buizen

Een buis is een lijn van hoeken op het plan met een doorsnede: een ronde buis, of een rechthoekig kanaal. Het paneel leest in de volgorde waarin men aan een buis denkt: hoe lang, hoe ze heet, haar doorsnede, waarvan ze is gemaakt, en de ruimte die ze eromheen nodig heeft.

Teken er een met Buis, onder de architectonische elementen van Tekengereedschap: klik op de hoeken op het plan en druk op Esc om af te ronden. Selecteer ze om haar paneel te openen.

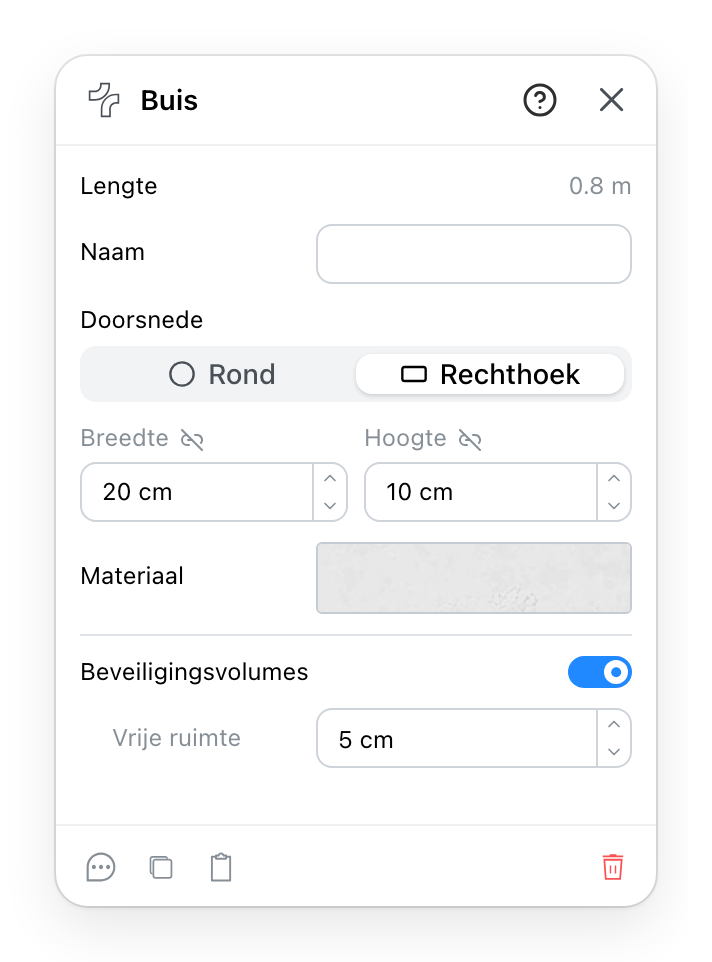

Het buispaneel

  1. Hoe lang de buis is, gemeten aan wat u tekende. Gelezen, nooit getypt; het is het getal dat het rapport afdrukt.
  2. Onder welke naam de buis in het project staat.
  3. De vorm van de doorsnede: rond, of rechthoekig voor een kanaal.
  4. De maat die die vorm nodig heeft: één straal voor een ronde buis, een breedte en een hoogte voor een kanaal.
  5. Waarvan ze is gemaakt, uit de materialencatalogus.
  6. Tekent rond de buis een volume dat vrij moet blijven, op het plan en in 3D. Dezelfde functie als bij objecten en primitieven.
  7. Hoe ver het volume van het buisoppervlak af staat. Grijs zolang het volume uit is; de waarde blijft bewaard.
  8. Een opmerking, dupliceren, een kopie naar het klembord en verwijderen, en het ? in de kop opent deze pagina.

6 De vrije ruimte is een afstand vanaf het oppervlak

Het volume is de buis, aan elke kant vergroot met de vrije ruimte: een kanaal van 20 cm met 5 cm vrije ruimte neemt 30 cm in. Het wordt gemeten vanaf het buitenoppervlak van de buis, niet vanaf de hartlijn, wat het oude paneel Center Gap noemde en waardoor een dikke buis minder ruimte leek te hebben dan een dunne.
