Stappen en pijlen
Een stap is een plek waar iets gebeurt. Een pijl is de gang van de ene stap naar de volgende. Samen vormen ze de hele woordenschat van een proces, en elk heeft zijn paneel.

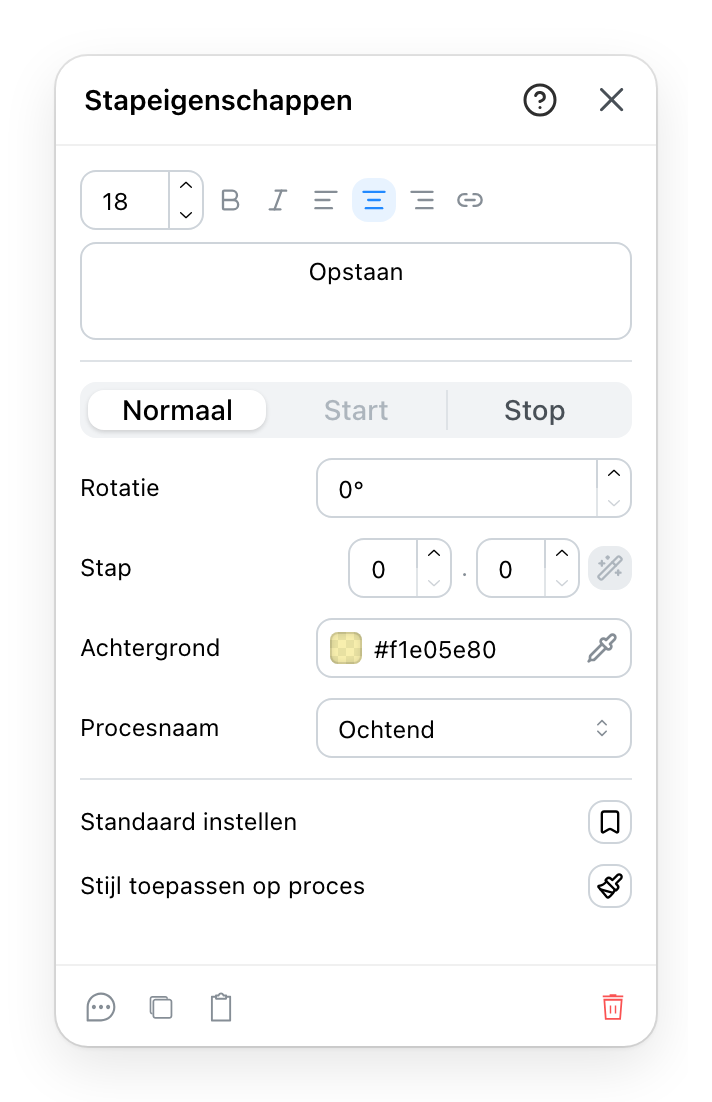

Een stap
- Wat hier gebeurt, in de woorden die de plattegrond zal tonen. Het is het label dat mensen lezen, dus schrijf het als een taak en niet als een machine.
- Waar deze stap in de keten zit: normaal, begin of einde. Een stroom heeft een begin nodig, en dit is wat het markeert. Een stap midden in een keten kan geen begin of einde zijn.
- De achtergrond van de stap. Ingesteld op de stap en niet op het proces, zodat er één uit zijn buren kan springen. Een begin of een einde heeft een vaste vulling en geen achtergrond om in te stellen.
- Bij welk proces de stap hoort, of bij geen enkel. Een niet-toegewezen stap is getekend en wordt door niemand geteld; daarvoor is het uitdrukkelijke «geen». Als stappen die aan deze zijn gekoppeld bij een ander proces horen, biedt een knop eronder aan hun dit proces te geven, en zegt hoeveel er veranderen.
- Duwt het uiterlijk van deze stap, tekst en achtergrond, naar elke stap van zijn proces, over alle verdiepingen van de versie. De knop die er veertig met de hand bespaart.
Tussen de tweede en de derde staan nog twee rijen. De rotatie draait de stap op de plattegrond. Het stapnummer is het nummer dat zijn badge op de plattegrond toont, bijvoorbeeld 2.1. De toverstaf ernaast nummert de hele keten vanaf haar beginstap; zonder beginstap blijft hij grijs. De rij boven de laatste maakt het uiterlijk van deze stap tot dat van de volgende getekende stap.
Een stap kan op elk moment van het ene proces naar het andere, en neemt niets mee: de pijlen erin en eruit blijven waar ze zijn.

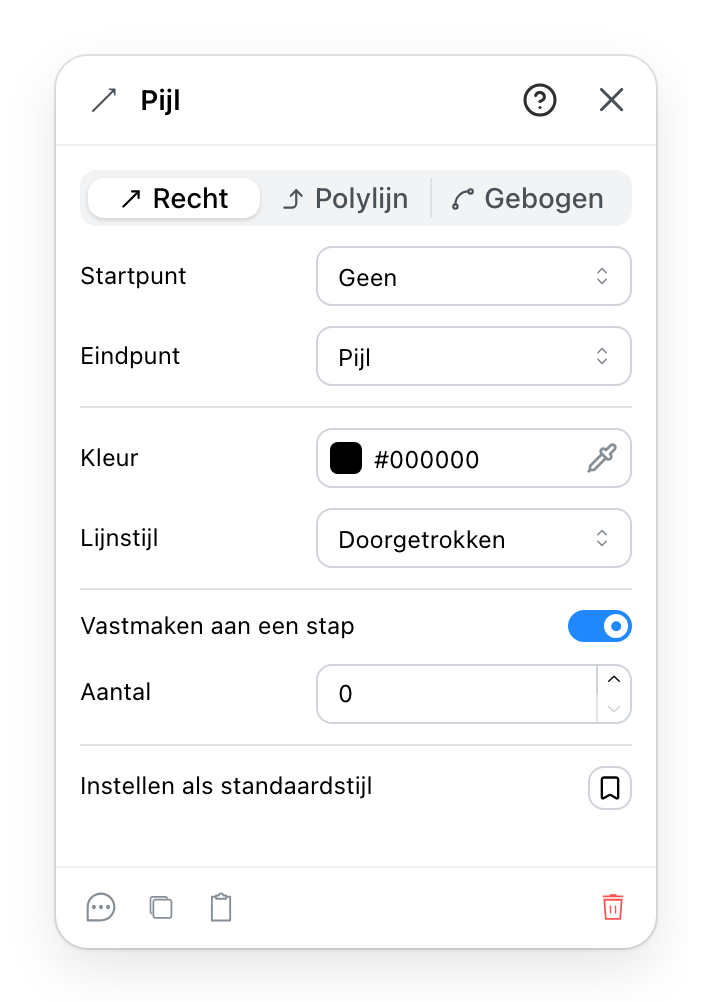

Een pijl
- Hoe de lijn tussen haar uiteinden loopt: recht over, via de hoeken die u plaatst, of gebogen ertussen.
- Wat er aan elk uiteinde zit. Een van de aangeboden vormen is «helemaal niets», en zo maakt u een lijn met één punt.
- Kleur, dikte en streping. Op een afgedrukte plattegrond dragen de strepen verder dan de kleur. De dikte wordt niet aangeboden terwijl u in het 2D-plan werkt.
- Bindt de pijl aan een stap zodat beide samen bewegen. Een losse pijl is een aantekening en geen onderdeel van een stroom.
- Hoeveel dingen deze weg nemen. Niets op de plattegrond tekent het; het komt in het rapport naar buiten, en dat is de hele reden dat het hier staat.
De laatste rij maakt het uiterlijk van deze pijl tot dat van de volgende getekende pijl.
Hetzelfde paneel bedient de gewone aantekeningspijl, die naar dingen wijst en bij geen proces hoort. De hoeveelheid is het verschil: een aantekeningspijl heeft er geen en krijgt er geen aangeboden.
Beide panelen eindigen met een notitie, een duplicaat, een kopie naar het klembord en een verwijdering.
