Objektegenskaper
Markera ett objekt som placerats från katalogen så öppnas den här panelen bredvid planritningen. Den samlar allt objektet bär med sig: vad katalogen vet om det, utrymmet det upptar, färgerna det publicerades med, vad projektet noterar om det, och vad som gjorts med det någon annanstans ifrån.

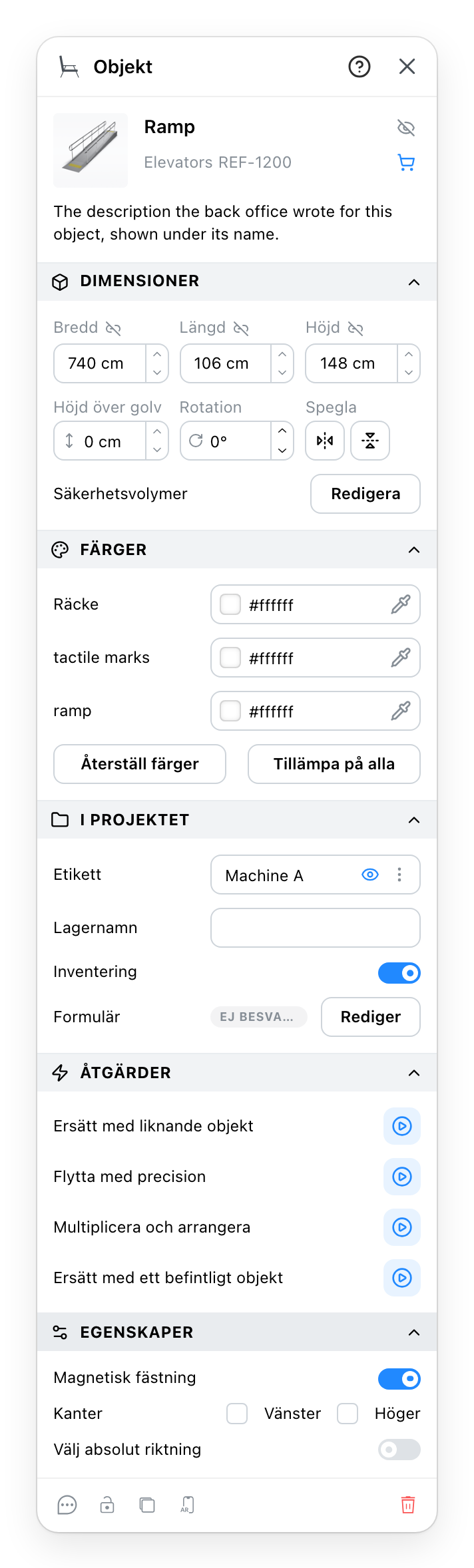

Två av de sex sektionerna nedan finns bara när objektet har något att lägga i dem, så en vanlig stol öppnas med fyra. Objektet som fotograferats här har alla sex.
- Vad katalogen vet om det här objektet: dess bild, namnet det arkiverats under, kategorin och referensen, sedan beskrivningen som back office skrev när det finns en. Varukorgen, när katalogen anger en butikslänk, öppnar leverantörens sida för det. Ögat, Visa namn i 2D, skriver det katalognamnet på planritningen eller håller det borta, och det är ett annat namn än etiketten längre ner.
- Storleken det ritas i, hur högt det står över golvet, hur mycket det är vridet, och två speglar som vänder det utan att vrida det. På sajter som använder säkerhetsvolymer öppnar raden längst ner friutrymmet som ska hållas fritt runt det.
- En rad för varje del modellen publicerats med som ändringsbar, så vad som visas här skiljer sig från artikel till artikel: en färg, ett material, eller en lista med ytbehandlingar.
- Vad projektet noterar om objektet snarare än hur det ser ut: namnet skrivet bredvid det på planritningen, lagret det tillhör, om inventeringen räknar det, och besiktningen dess artikel bär.
- Fyra saker som görs med objektet någon annanstans ifrån: byta det mot en jämförbar artikel, flytta det med inskrivna avstånd, fylla ett område med kopior av det, och överta ett annat objekt redan i projektet genom att klicka på det.
- Raderna ett objekt bara ibland har, och sektionen saknas när det inte har någon: om det fäster vid det det borde fästa vid, vilka kanter som ritas där det korsar en vägg, och vilken sida av den väggen det räknas vända mot.
- En kommentar, ett lås, en duplicera och en ta bort, och
?i rubriken öppnar den här sidan. Den extra ikonen ritar en QR-kod som öppnar det här objektet på en telefon, med färgerna inställda ovan.
1 4 De två namnen
Ett objekt har ett katalognamn och en etikett, och de är inte samma sak.
Katalognamnet är det namn artikeln arkiverats under, högst upp i panelen, och det är detsamma på varje kopia av den artikeln i varje projekt. Du skriver det inte själv. Ögat bredvid avgör om planritningen ritar det.
Etiketten är din, en per objekt. Skriv den och planritningen skriver den bredvid just det objektet och inget annat. Dess egna öga visar och döljer den, och de tre punkterna avgör hur den ritas.
Ett objekt kan alltså visa båda, ett av de två, eller inget. En planritning där varje skrivbord läser Skrivbord visar katalognamnet; en där de läser Skrivbord 1 till Skrivbord 12 visar tolv etiketter.
2 Vrida, spegla och tangentbordet
Rotationen anges i grader. De två speglarna vänder objektet över sin egen axel utan att ändra den vinkeln, vilket ger en vänsterversion av en modell när katalogen bara publicerar högerversionen.
Att vrida och båda speglarna har också kortkommandon, och de påverkar det som för tillfället är markerat. Ett objekt vrids och speglas utan att man återvänder till panelen, och panelen följer med. Kortkommandot vrider ett kvarts varv i taget; fältet är där en vinkel som inte är ett kvarts varv skrivs in.
3 Hur långt Tillämpa på alla når
Återställ färger återställer det här objektets delar till de färger katalogen publicerade.
Tillämpa på alla går längre än de flesta förväntar sig, och det lönar sig att läsa detta innan du trycker på den. Den tar de nuvarande färgerna på det här objektet och skriver dem på varje annat objekt av samma artikel på den här våningen, och på allt som delar dess kollektion. En kollektion är hur en katalog grupperar en artikelfamilj, så att omfärga en stol i en uppsättning kan måla om bordet som hör till.
Två gränser är värda att känna till. Det stannar på våningen du befinner dig på: samma stolar en våning upp berörs inte. Och ett objekt katalogen markerat som fast behåller sina färger.
6 När den sista sektionen ens finns
Den här sektionen byggs upp av de rader objektet kvalificerar för, och den ritas inte när det inte kvalificerar för någon. Det är därför den saknas på de flesta objekt.
Magnetisk fästning visas på en artikel katalogen publicerat som fästande vid något. Att stänga av den låter dig placera objektet fritt från det det annars skulle hoppa till.
Kanter visas på ett katalogobjekt som skär en öppning genom väggen det sitter på. De två rutorna avgör vilken sida av öppningen som ritas. De flesta dörrar och fönster öppnar i stället en egen panel.
Välj absolut riktning visas på ett objekt upphängt på en vägg, och bara medan du är på planritningen. I en 3D-vy finns raden inte, eftersom sidan den namnger är något planritningen ritar.
Se även
- Katalog är där objekten den här panelen beskriver hittas och placeras.
- Liknande objekt är vad Ersätt med liknande objekt öppnar.
- Exakt placering är vad Flytta med precision öppnar, och den gör samma sak för ett helt urval på en gång.
