Etikettstil

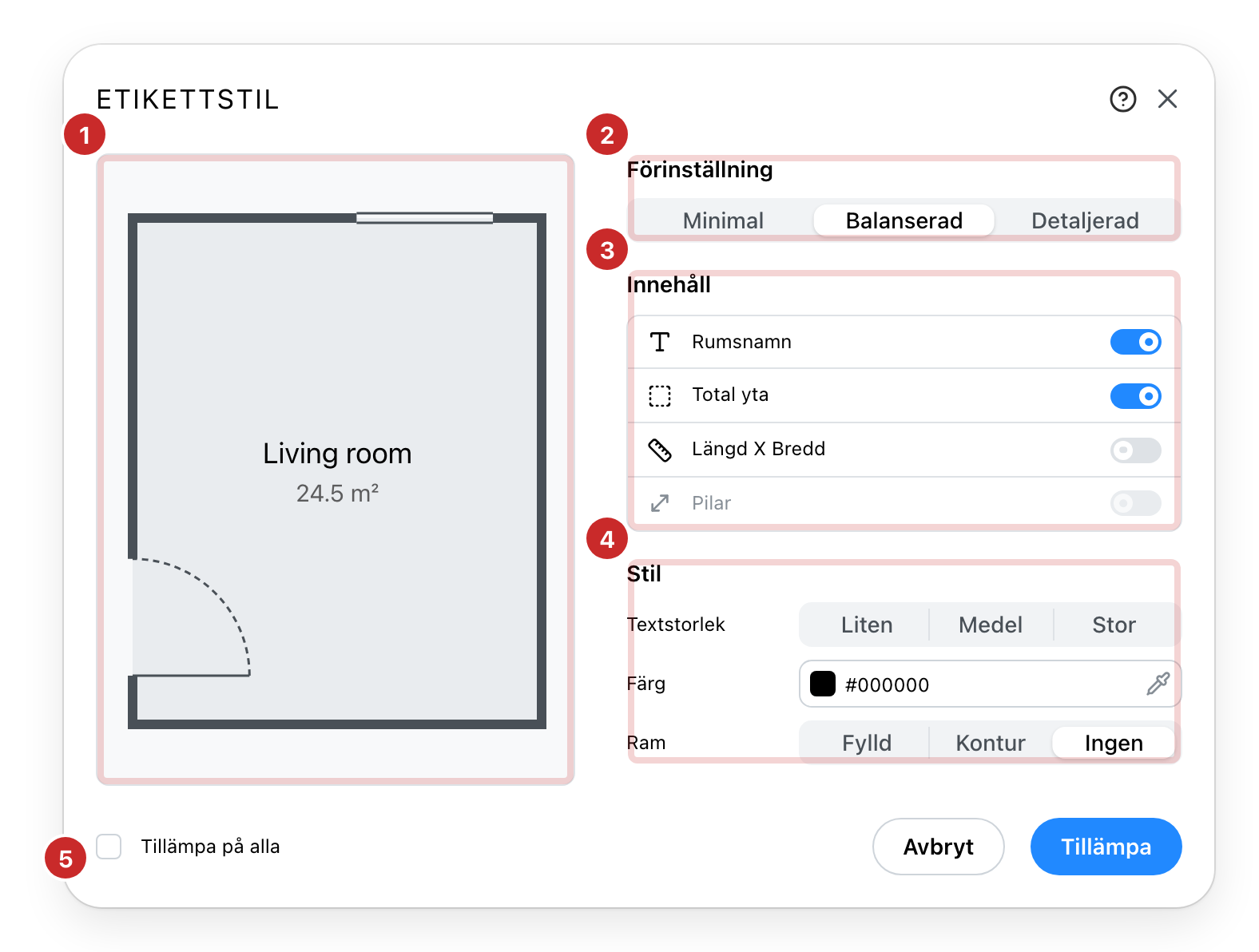

Etiketten är vad ett rum säger om sig självt på ritningen: sitt namn, sin yta, sina mått. Den här dialogen bestämmer vad den säger och hur den ser ut. Den öppnas från de tre punkterna bredvid namnet i rummets panel.

1. Förhandsvisningen. Rummet som det kommer att läsas på ritningen, omritat vid varje ändring. Arbeta genom att titta på den och inte på fälten.
2. Förinställningen. Minimal, Balanserad, Detaljerad. Börja här: för det mesta är en av de tre det du ville ha, och grupperna nedanför är för de andra gångerna. En förinställning bestämmer vad etiketten säger och dess ruta; den behåller storleken och färgen.
3. Innehållet. Vad etiketten säger: namnet, den totala ytan, längd gånger bredd och pilar. Pilarna markerar längden och bredden, så de är gråa tills Längd X Bredd är på.
4. Stil. Textstorlek, en färg för alla rader, och rutan: fylld, kontur eller ingen. En fylld bakgrund är värd besväret över ett rörigt golvmaterial, där bar text läses illa.
5. Tillämpa på alla. Ger varje rum i projektet samma etikett. Det är inställningen folk missar, och den sparar att ställa in trettio rum ett i taget.

Ingenting ändras förrän du klickar på Tillämpa; Avbryt lämnar rummet som det var. Tillämpa gör dessutom den här etiketten, rutan undantagen, till den som nästa ritade rum får.

Se även

• Ytberäkning räknar ut ytan som etiketten visar.
• Material ändrar golvet som en etikett måste förbli läsbar över.
