Ytberäkning

Space Designer mäter det du har ritat mot den standard du väljer, och kan mäta det mot fyra samtidigt. Det är hela poängen med panelen: samma projekt har en yta enligt en nationell standard och en annan enligt en beställares egna regler, och båda stämmer.

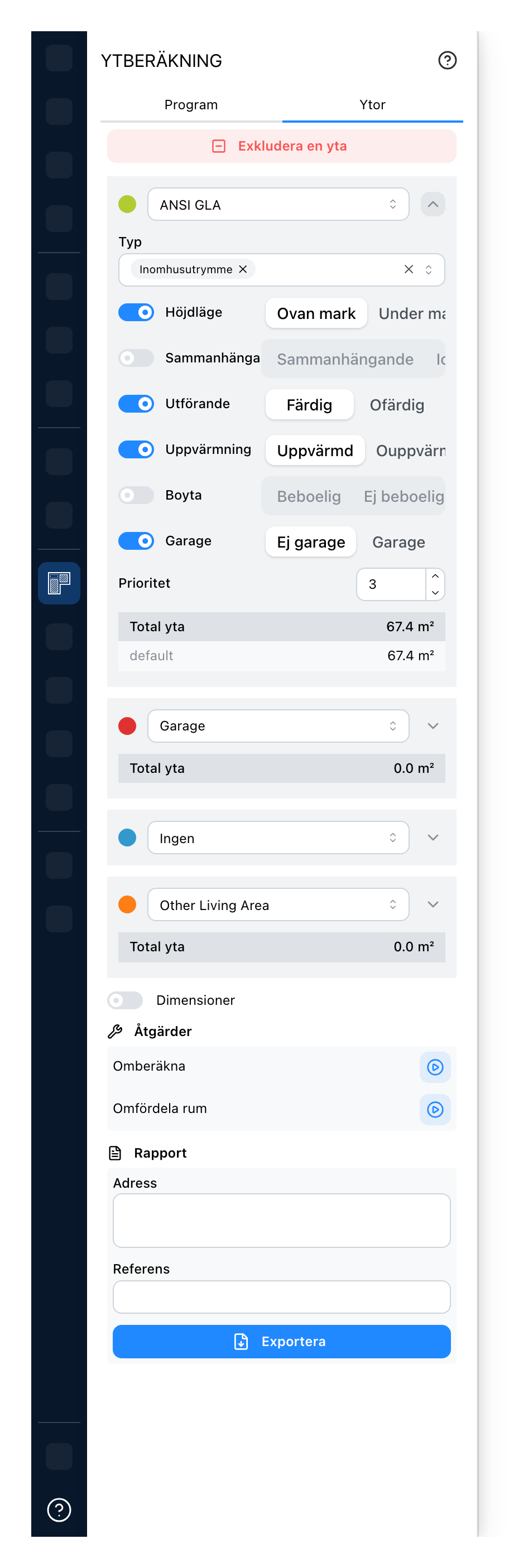

Ytpanelen, med en standard öppnad

  1. Program är vad projektet ska innehålla, rum för rum. Ytor är vad det faktiskt innehåller, mätt på det du har ritat.
  2. Tar bort en yta ur alla summor på en gång: ett schakt, en trumma, ett utrymme som inte är någons.
  3. Standarden som mäts, och färgen den tar på ritningen. På den färgen ser du vilken regel som tog en yta. Pilen fäller ihop reglerna igen.
  4. De rumstyper den här standarden räknar. Allt annat mäts av en annan plats, eller av ingen. Lämnad tom räknar platsen ingenting.
  5. Varje reglage slår på en prövning, och paret bredvid säger vilken sida som räknas: ett rum ovan eller under mark, sammanhängande eller fristående, färdigställt eller inte, uppvärmt eller inte, boyta eller inte, garage eller inte. En avslagen prövning betyder att standarden inte tar ställning. Boyta betyder färdigställt och uppvärmt, så när du slår på den frigörs prövningarna Utförande och Uppvärmning, och när du slår på någon av dem frigörs Boyta.
  6. Vilken av två standarder som tar en vägg de delar. Den kommer med standardens eget värde och behöver bara röras när två platser möts längs samma vägg.
  7. Resultatet för den här standarden, i projektets egna enheter: totalen, sedan varje nivå, och de undantagna ytorna avdragna.
  8. De andra tre platserna. Fyra standarder kan mätas samtidigt, så en summa enligt en regel står bredvid summan enligt en annan.
  9. Reglaget Måttsättning skriver måtten på varje yta i ritningen.
  10. Räkna om mäter nivån du är på igen, efter en ändring som summorna inte följt med på. Fördela om rum återställer varje rums inställningar (typ, sammanhängande, färdigställt, uppvärmt, garage) utifrån dess namn, med hjälp av rumsbiblioteket; ett rum vars namn den inte känner igen lämnas ifred. Båda ber om bekräftelse först.
  11. Rapporten som PDF. Adressen och referensen som skrivs här skrivs ut på dess omslag.

Varje plats tar emot varje rum som dess filter släpper in. Prioriteten avgör inte vilken plats som tar ett rum: den avgör bara vilken som tar väggen mellan rum från två platser.
