Snittlinje

Ett snitt är en linje du drar tvärs genom projektet, och ett sätt att se på det. Linjen säger var det ska skäras; vyn visar byggnaden uppskuren längs den, med allt framför snittet borttaget.

Dra ett med snittverktyget och använd sedan den här panelen för att namnge det och titta genom det.

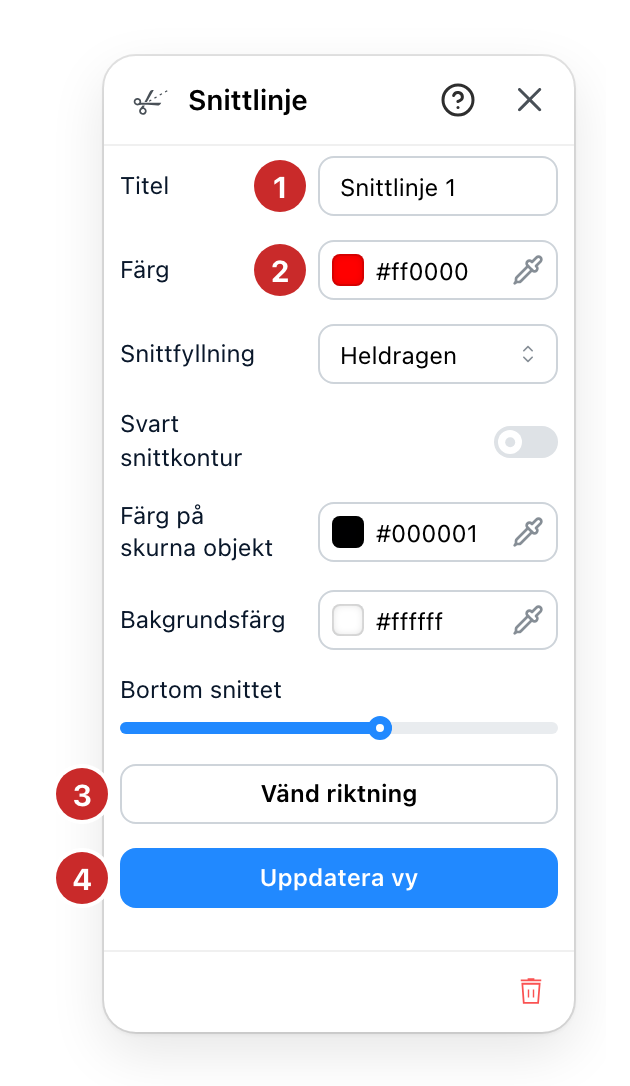

Snittlinjepanelen

  1. Titel. Namnet som snittet bär på planen och på ritningen det ger. A-A och B-B är den vanliga konventionen, och namnet är det som skiljer två snitt åt i en utskriven omgång.
  2. Färg. Vad snittlinjen ritas i. Värt att ändra när två snitt korsar varandra, så att planen säger vilken linje som hör till vilken ritning.
  3. Vänd riktning. Åt vilket håll snittet ser. Ett snitt har två sidor och detta byter dem. Använd det när vyn visar den halva du inte menade att behålla.
  4. Uppdatera vy. Ser genom det här snittet. Projektet kapas vid linjen och kameran ställer sig rakt framför. Visas bara medan du tittar på något annat, för det är vägen in.

Man ser genom ett snitt i taget: att öppna det här stänger det förra. Att gå tillbaka till planen eller till 3D sätter tillbaka hela byggnaden, och att byta version gör samma sak. Att vända eller flytta linjen medan du ser genom den flyttar snittet och kameran med den.

Mellan färgen och knapparna avgör fem rader hur snittvyn ser ut. Snittfyllning fyller de skurna väggarna och golven fulla eller skrafferade. Svart snittkontur ritar en svart kant runt det snittet går igenom. Färg på skurna objekt är färgen på möblerna och objekten som snittet går igenom, och Bakgrundsfärg färgen bakom ritningen. Bortom snittet tonar ut det som ligger bortom snittet mot bakgrunden: vid 0 är det helt ritat, vid 100 är det borta.

Vissa webbplatser erbjuder även en Stil, strax efter färgen. Den bestämmer vad de skurna ytorna fylls med och vad som ligger bakom, och visas bara där mer än en har ställts in för din webbplats.

Papperskorgen längst ner i panelen tar bort snittet. Linjen försvinner, projektet inte.
