Trappa

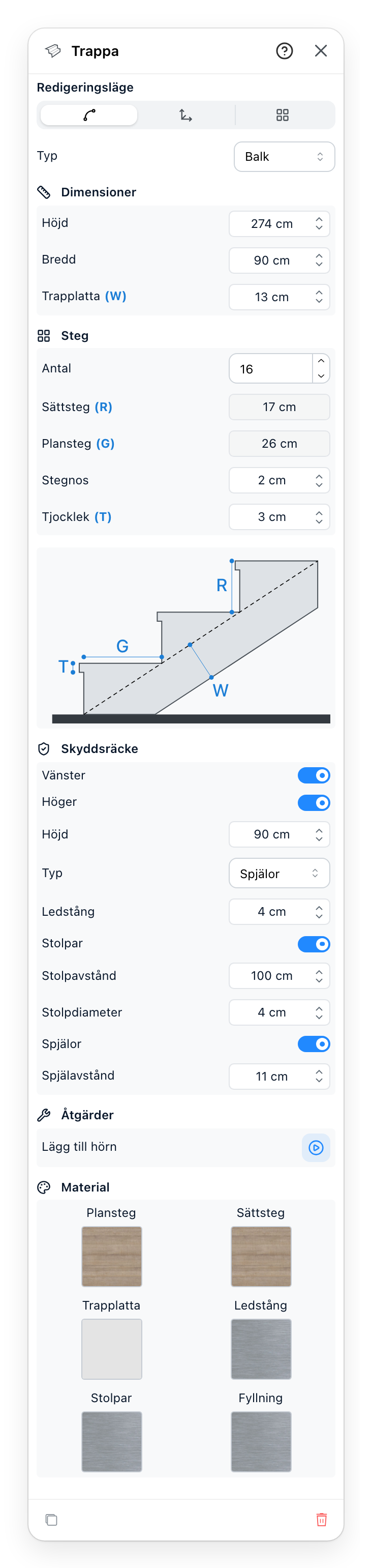

En trappa ritas som vilket annat element som helst och rättas till här. Måtten hänger ihop: ändra ett och panelen räknar ut resten.
Verktyget Trappa finns i Ritverktyg bredvid Trapphål / Golvöppning, och en och samma plan erbjuder båda: en plan utan trappor och golvöppningar har ingetdera.
- Vad ett drag i ritningen gör: redigera den centrala gånglinjen, justera vänster och höger kant, eller justera ett steg i taget.
- Hur loppet är byggt underifrån: fritt svävande, på en bärlina eller fyllt ner till golvet. Det ändrar trappans utseende sedd nedifrån.
- Höjden går från golv till golv och är normalt nivåns egen, så att loppet når dit bjälklaget ovanför når. Bredd är loppets bredd. Plattan, tjockleken på den skiva som bär stegen, erbjuds bara för ett lopp på en bärlina.
- Antalet steg är värdet du ställer in, och det kan bara skrivas medan gånglinjen redigeras. Stigning och plansteg följer av det och av höjden, och därför läses de i stället för att skrivas; planssteget är det grundaste steget i loppet. Nosen är hur långt ett steg skjuter ut över det under, och tjockleken är tjockleken på ett steg.
- Vilket mått varje bokstav ovanför syftar på. Stigning och plansteg är paret som avgör om en trappa är bekväm att gå i, och deras fält och bokstäverna i ritningen färgas för att säga det: rött för en stigning utanför 14 till 20 cm eller ett plansteg under 22 cm, orange för en stigning utanför 16 till 18 cm eller ett plansteg under 25 cm.
- Slås på per sida, så att ett lopp mot en vägg bär ett räcke och inte två. När en sida är på visas samma delar som ett räcke har under den.
- Sätter en punkt i gånglinjen, och så blir ett rakt lopp ett L. Den syns bara i 2D-planen och bara medan gånglinjen redigeras.
- En per del: plansteg, sättsteg, plattan under dem, och varje del av räcket.
- Varje egenskapspanel slutar med en dubblering och en borttagning, och
?i dess huvud öppnar den här sidan.
Se även
- Ritverktyg placerar loppet innan du justerar det.
- Räcke är samma uppsättning delar, längs en egen linje.
- Nivåer sätter höjden loppet måste ta sig upp för.
