Steg och pilar
Ett steg är en plats där något händer. En pil är förflyttningen från ett steg till nästa. Tillsammans är de hela ordförrådet i en process, och var och en har sin panel.

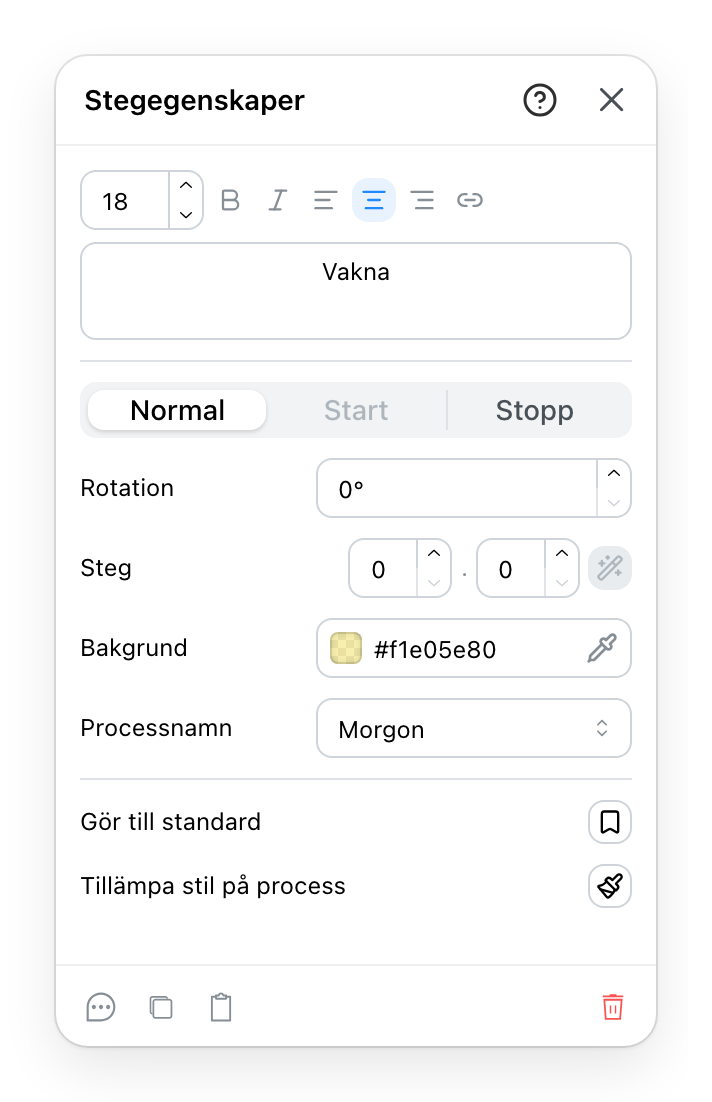

Ett steg
- Vad som händer här, med de ord planen kommer att visa. Det är etiketten folk läser, så skriv den som en uppgift och inte som en maskin.
- Var det här steget sitter i kedjan: normalt, start eller stopp. Ett flöde behöver en början, och det är det här som markerar den. Ett steg mitt i en kedja kan inte vara en start eller ett stopp.
- Stegets bakgrund. Ställs på steget och inte på processen, så att ett kan sticka ut från sina grannar. En start eller ett stopp har en fast fyllning och ingen bakgrund att ställa in.
- Vilken process steget hör till, eller ingen alls. Ett otilldelat steg är ritat och räknas av ingen; det är vad det uttryckliga «ingen» är till för. När steg som är länkade till det här hör till en annan process erbjuder en knapp under att ge dem den här, och säger hur många den ändrar.
- Skjuter det här stegets utseende, text och bakgrund, ut över varje steg i dess process, på varje våning i versionen. Kontrollen som sparar fyrtio handgrepp.
Ytterligare två rader finns mellan den andra och den tredje. Rotationen vrider steget på planen. Stegnumret är det som dess bricka visar på planen, till exempel 2.1. Trollspöet bredvid numrerar hela kedjan från dess startsteg; utan ett startsteg förblir det grått. Raden ovanför den sista gör det här stegets utseende till det som nästa ritade steg får.
Ett steg kan när som helst flytta från en process till en annan, och tar inget med sig: pilarna in och ut stannar där de är.

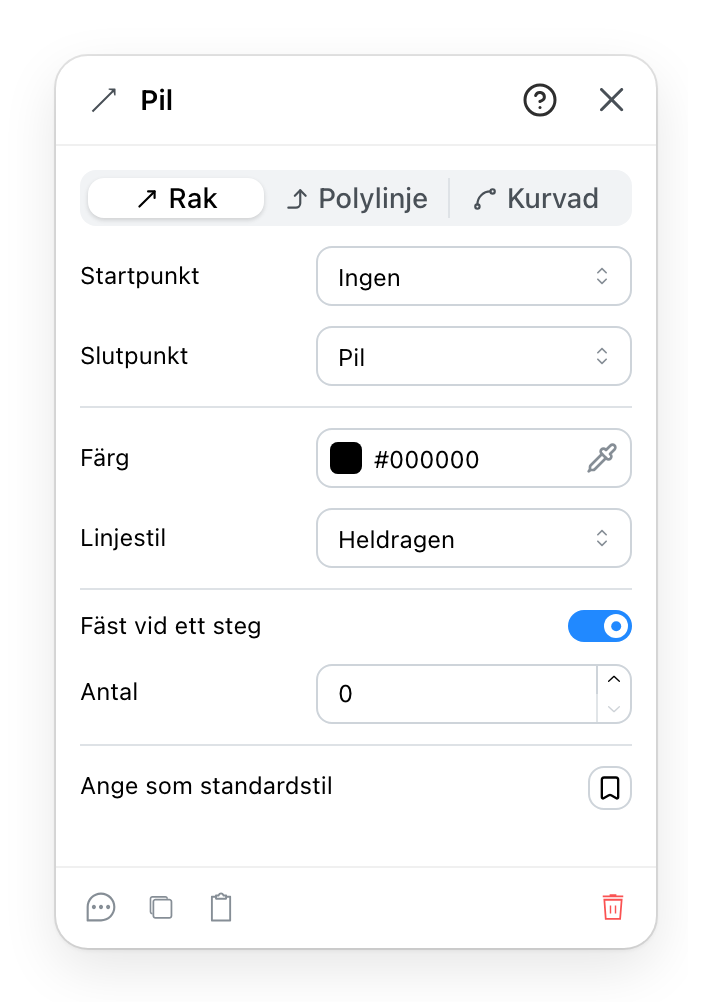

En pil
- Hur linjen färdas mellan sina ändar: rakt över, genom hörnen du sätter, eller böjd mellan dem.
- Vad som sitter i varje ände. En av formerna som erbjuds är «ingenting alls», och så gör man en linje med bara en spets.
- Färg, tjocklek och streckning. På en utskriven plan bär streckningen längre än färgen. Tjockleken erbjuds inte medan du arbetar i 2D-planen.
- Binder pilen till ett steg så att de två rör sig tillsammans. En obunden pil är en anteckning och inte en del av ett flöde.
- Hur många saker som färdas den här vägen. Ingenting på planen ritar det; det kommer ut i rapporten, vilket är hela skälet till att det finns här.
Den sista raden gör den här pilens utseende till det som nästa ritade pil får.
Samma panel betjänar den enkla anteckningspilen, som pekar på saker och inte hör till någon process. Kvantiteten är skillnaden: en anteckningspil har ingen och erbjuds ingen.
Båda panelerna slutar med en anteckning, en kopia, en kopiering till urklipp och en radering.
