Dächer

Ein Dach deckt die Räume der DARUNTERLIEGENDEN Ebene. Dieser eine Satz ist der ganze Inhalt dieses Dialogs: Zeichnen Sie ein Dach auf der Ebene, auf der Ihre Räume liegen, und es sitzt im Gebäude statt darauf.

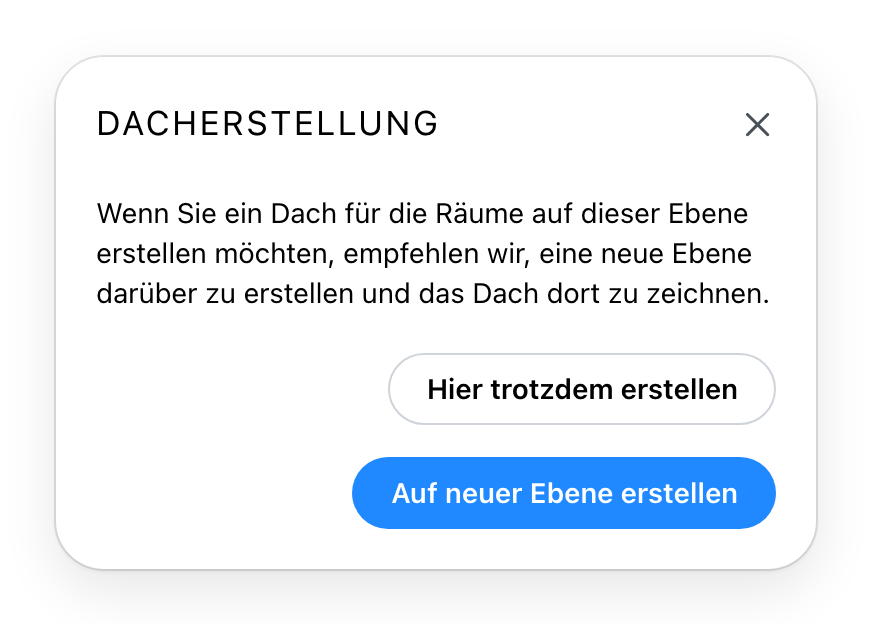

Dach und Automatisches Dach stehen unter Architektonische Elemente, im Menü der Zeichenwerkzeuge der Werkzeugleiste und im Panel Zeichenwerkzeuge. Wenn Sie nach einem Dach greifen, während Sie auf einer Ebene mit Räumen stehen, hält Space Designer an und fragt nach.

Auf neuer Ebene erstellen ist die Empfehlung, und sie stimmt fast immer. Sie bringt Sie eine Etage höher und zeichnet die eben verlassene darunter als Vorlage, sodass Sie das Dach über die Wände legen können, die es decken soll. Wo es keine Etage darüber gibt, wird zuerst eine oben auf dem Gebäude angelegt, mit Namen Dach.

Hier trotzdem erstellen setzt das Dach auf die Ebene, auf der Sie stehen. Es wird angeboten, weil es gelegentlich genau das ist, was Sie wollen: ein Vordach über einer Terrasse, ein Portikus, alles, was zu diesem Geschoss gehört, statt es abzuschließen.

Gibt es keine Etage darüber und erlaubt Ihr Tarif keine weiteren Ebenen, sagt der Dialog das und bietet keine der beiden Schaltflächen an, für das Dachwerkzeug ebenso wie für das automatische Dach.

Der Dialog erscheint nicht, wenn es nichts zu warnen gibt. Auf einer Ebene ohne Räume über Ihren Räumen zu stehen ist bereits der richtige Ort, also wird das Dach einfach gezeichnet.

Das automatische Dach

Das automatische Dach liest die Räume der darunterliegenden Ebene und baut ein passendes Dach, auf der Ebene, auf der Sie stehen. Nur Räume, die eine Decke zeigen, zählen. In den Zeichenwerkzeugen ist es aktiv, wenn diese Ebene oder die darunter Räume hat. Ohne Räume auf einer von beiden ist es ausgegraut und trotzdem anklickbar: Es erklärt, was es braucht.

Von einer Ebene mit Räumen aus gestartet, fragt es mit demselben Dialog nach. Hier trotzdem erstellen wird nur angeboten, wenn auch die Ebene darunter Räume hat. Auf neuer Ebene erstellen bringt Sie nach oben, aber das Dach wird trotzdem aus den Räumen der Ebene unter derjenigen gebaut, von der aus Sie gestartet haben. Von einer Ebene ohne Räume und ohne Räume darunter aus gestartet, hat es nichts, womit es arbeiten könnte, und sagt das auch.

Siehe auch

• Zeichenwerkzeuge enthält sowohl das Dachwerkzeug als auch das automatische Dach.
• Ebenen ist der Ort, an dem die hier angebotene neue Ebene umbenannt oder in der Höhe geändert wird.
