Beschriftungsstil

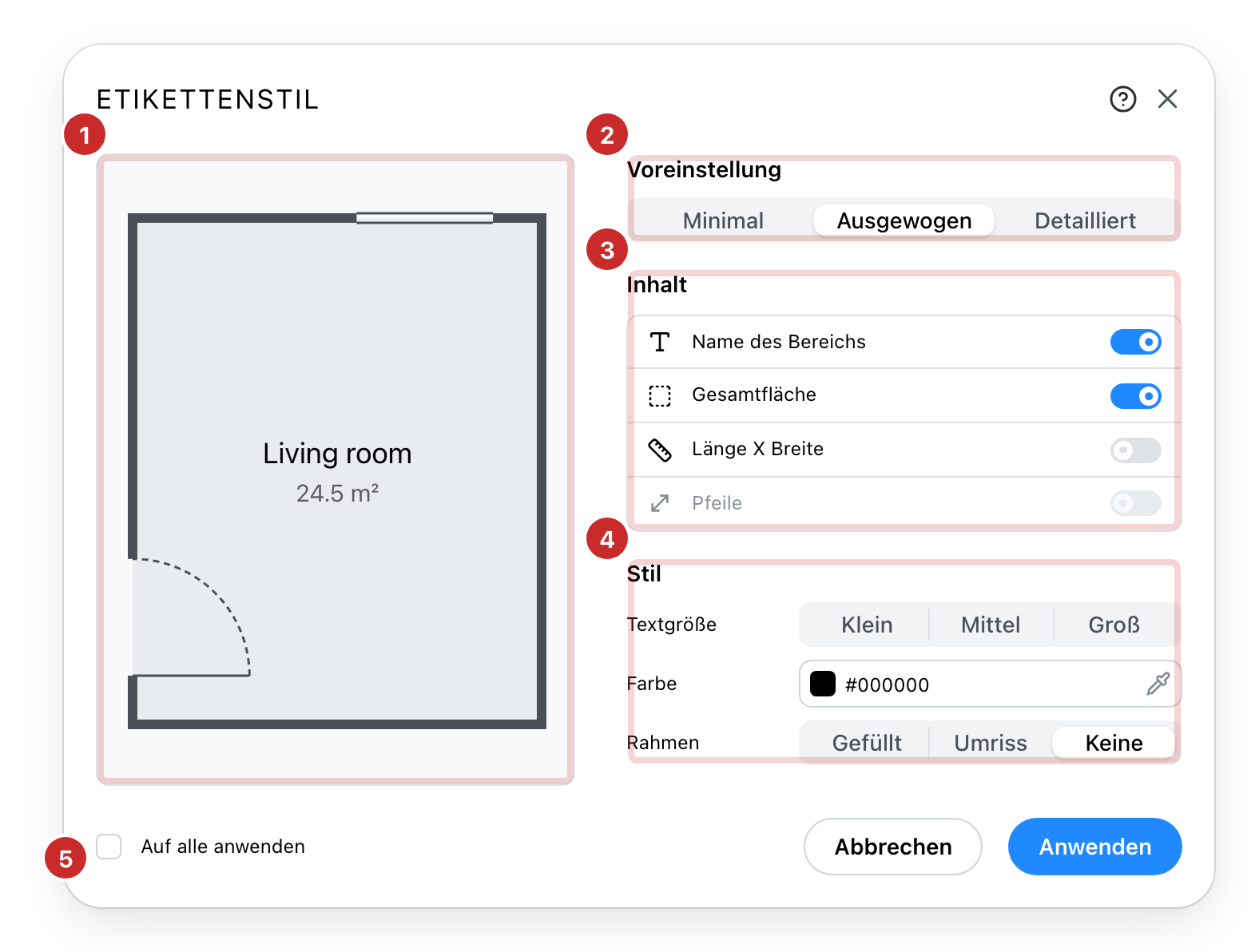

Die Beschriftung ist das, was ein Raum im Plan über sich sagt: seinen Namen, seine Fläche, seine Maße. Dieser Dialog bestimmt, was sie sagt und wie sie aussieht. Er öffnet sich über die drei Punkte neben dem Namen im Panel des Raums.

1. Die Vorschau. Der Raum, wie er im Plan zu lesen sein wird, bei jeder Änderung neu gezeichnet. Arbeiten Sie daran, indem Sie sie ansehen, nicht die Felder.
2. Die Voreinstellung. Minimal, Ausgewogen, Detailliert. Fangen Sie hier an: meistens ist eine der drei das, was Sie wollten, und die Gruppen darunter sind für die übrigen Fälle. Eine Voreinstellung legt fest, was die Beschriftung sagt und welchen Kasten sie hat; Größe und Farbe behält sie bei.
3. Der Inhalt. Was die Beschriftung sagt: den Namen, die Gesamtfläche, Länge mal Breite und Pfeile. Die Pfeile markieren die Länge und die Breite, sie sind also ausgegraut, bis Länge X Breite eingeschaltet ist.
4. Stil. Textgröße, eine Farbe für jede Zeile, und der Kasten: voll, Umriss oder keiner. Ein voller Hintergrund lohnt sich über einem unruhigen Bodenbelag, auf dem nackter Text schlecht lesbar ist.
5. Auf alle anwenden. Gibt jedem Raum im Projekt dieselbe Beschriftung. Das ist die Einstellung, die übersehen wird, und sie erspart es, dreißig Räume einzeln zu setzen.

Nichts ändert sich, bis Sie auf Anwenden klicken; Abbrechen lässt den Raum, wie er war. Anwenden macht diese Beschriftung, den Kasten ausgenommen, auch zu der, die der nächste gezeichnete Raum bekommt.
