Flächenberechnung

Space Designer misst das Gezeichnete nach der Norm, die Sie wählen, und kann es nach vier Normen gleichzeitig messen. Das ist der Sinn des Panels: dasselbe Projekt hat eine Fläche nach einer nationalen Norm und eine andere nach den Regeln eines Kunden, und beide stimmen.

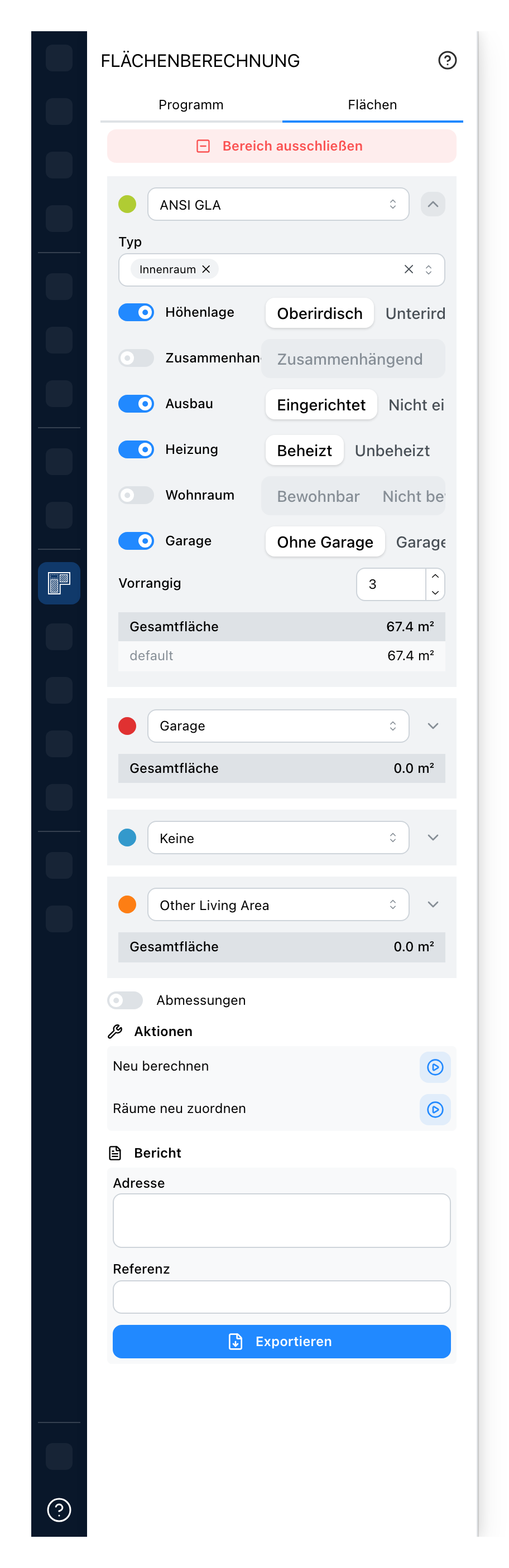

Das Flächenpanel, mit einer geöffneten Norm

  1. Programm ist, was das Projekt enthalten soll, Raum für Raum. Flächen ist, was es tatsächlich enthält, gemessen an dem, was Sie gezeichnet haben.
  2. Nimmt eine Fläche aus allen Summen auf einmal heraus: ein Luftraum, ein Schacht, ein Raum, der niemandem gehört.
  3. Die gemessene Norm und die Farbe, die sie im Plan belegt. An dieser Farbe erkennen Sie, welche Regel eine Fläche genommen hat. Der Pfeil klappt die Regeln wieder ein.
  4. Die Raumarten, die diese Norm zählt. Alles andere wird von einem anderen Platz gemessen, oder von keinem. Bleibt die Liste leer, zählt der Platz nichts.
  5. Jeder Schalter aktiviert eine Prüfung, und das Paar daneben sagt, welche Seite zählt: ein Raum oberirdisch oder unterirdisch, zusammenhängend oder nicht, eingerichtet oder nicht, beheizt oder nicht, bewohnbar oder nicht, Garage oder nicht. Eine ausgeschaltete Prüfung heißt, dass die Norm sich nicht festlegt. Wohnraum bedeutet eingerichtet und beheizt: Schaltet man ihn ein, werden die Prüfungen Ausbau und Heizung frei, und schaltet man eine von beiden ein, wird Wohnraum frei.
  6. Welche von zwei Normen eine gemeinsame Wand bekommt. Sie kommt auf dem eigenen Wert der Norm an und muss nur angefasst werden, wenn sich zwei Plätze an derselben Wand treffen.
  7. Das Ergebnis dieser Norm, in den Einheiten des Projekts: die Summe, dann jede Ebene, und die ausgeschlossenen Flächen sind abgezogen.
  8. Die anderen drei Plätze. Vier Normen lassen sich gleichzeitig messen, sodass eine Summe nach einer Regel neben der Summe nach einer anderen steht.
  9. Der Schalter Maße schreibt die Maße auf jede Fläche im Plan.
  10. Neu berechnen misst die Ebene, auf der Sie sich befinden, noch einmal, nachdem die Summen einer Änderung nicht gefolgt sind. Räume neu zuordnen setzt die Einstellungen jedes Raums (Typ, zusammenhängend, eingerichtet, beheizt, Garage) anhand seines Namens zurück, mit der Raumbibliothek; ein Raum, dessen Namen sie nicht erkennt, bleibt unverändert. Beide fragen vorher nach einer Bestätigung.
  11. Der Bericht als PDF. Die Adresse und die Referenz, die hier eingetragen werden, stehen auf seinem Deckblatt.

Jeder Platz nimmt jeden Raum, den seine Filter durchlassen. Die Priorität entscheidet nicht, welcher Platz einen Raum nimmt: Sie entscheidet nur, welcher die Wand zwischen Räumen zweier Plätze nimmt.
