RoomScan

Ein Telefon mit LiDAR geht eine Wohnung ab und liefert einen Scan. Der Tab Scan-Import der Schiene holt ihn herein: Tippen Sie die Freigabe-ID ein, die die Begleit-App dem Scan gibt, drücken Sie Importieren und klicken Sie dann in den Plan, um ihn zu platzieren.

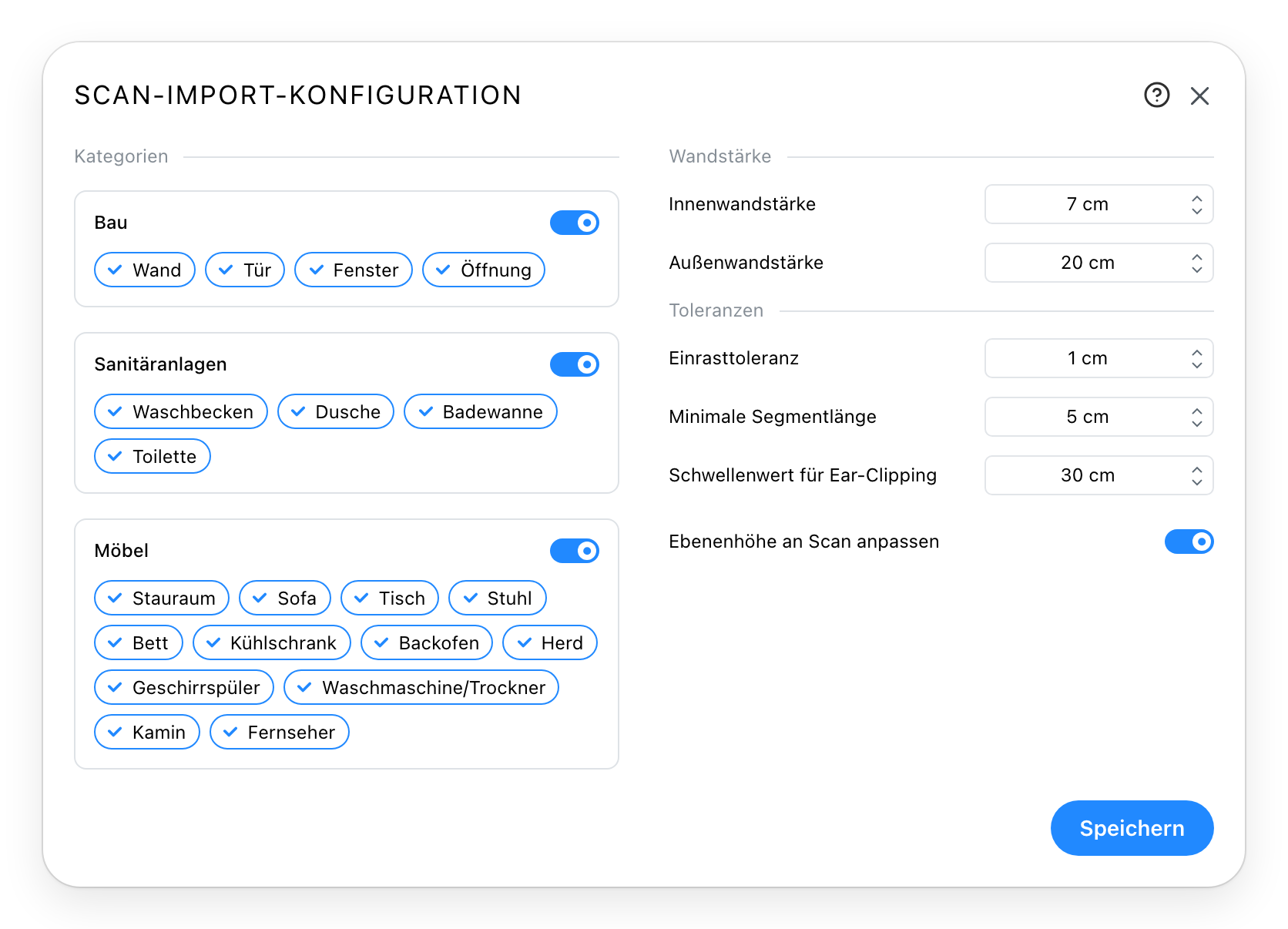

Dieser Dialog entscheidet, was Space Designer vom Scan übernimmt und wie es dabei die Wände baut. Öffnen Sie ihn mit Erweiterte Einstellungen im Tab, sobald ein Scan geladen ist und bevor Sie ihn auf dem Plan platzieren. Speichern behält die Einstellungen für das Projekt. Der Tab selbst wiederholt die beiden Wandstärken und das Feld für die Ebenenhöhe, und seine Voreinstellung wählt die Kategorien für Sie: Alle, Nur Bau, Bau + Sanitäranlagen oder Benutzerdefiniert, sobald Sie sie einzeln wählen.

Was hereinkommt

Die linke Hälfte ist die Liste dessen, was ein Scan enthalten kann, in drei Gruppen. Alles ist zunächst eingeschaltet; nehmen Sie weg, was Sie nicht wollen.

Der Schalter einer Gruppe verwirft die ganze Gruppe auf einmal. Die Chips darunter sind einzeln: schalten Sie Fernseher ab, kommt alles andere Mobiliar trotzdem.

Eine Gruppe aus- und wieder einzuschalten bringt sie vollständig zurück, nicht Ihre vorherige Auswahl.

Wandstärke

Ein Scan misst Oberflächen, keine Konstruktion: er weiß, wo die Fläche einer Wand ist, nicht wie dick sie ist. Diese zwei Zahlen sind das, womit Space Designer baut: eine für Wände im Inneren, eine für die nach außen.

Es lohnt sich, sie vor dem Import zu setzen, statt hinterher sechzig Wände zu korrigieren.

Toleranzen

Einrasttoleranz, Minimale Segmentlänge und Schwellenwert für Ear-Clipping sollen aufräumen, was ein handgeführter Scan leicht danebenlegt. Sie werden mit dem Projekt gespeichert, aber der Import verwendet sie nicht: Sie zu ändern ändert nicht, was ankommt.

Ebenenhöhe an Scan anpassen. Setzt die Höhe der Ebene nach der vom Scan gemessenen Decke, wenn diese Decke zwischen 2 und 4 m liegt, statt die Vorgabe des Projekts zu behalten. Die importierten Wände von mindestens 1,20 m Höhe folgen dann der Höhe der Ebene.

Nichts hier ändert einen bereits importierten Scan. Erst einstellen, dann importieren.

Siehe auch

• Ebenen hält die Höhe, die dieser Dialog für Sie setzen kann.
• Zeichenwerkzeuge ist das, womit Sie den importierten Rohbau fertigstellen.
