Schnittlinie

Ein Schnitt ist eine Linie, die Sie quer durch das Projekt ziehen, und eine Art, es zu betrachten. Die Linie sagt, wo geschnitten wird; die Ansicht zeigt das Gebäude entlang dieser Linie aufgeschnitten, alles vor dem Schnitt ist weggenommen.

Ziehen Sie eine mit dem Schnittwerkzeug und benennen Sie sie hier, oder schauen Sie hindurch.

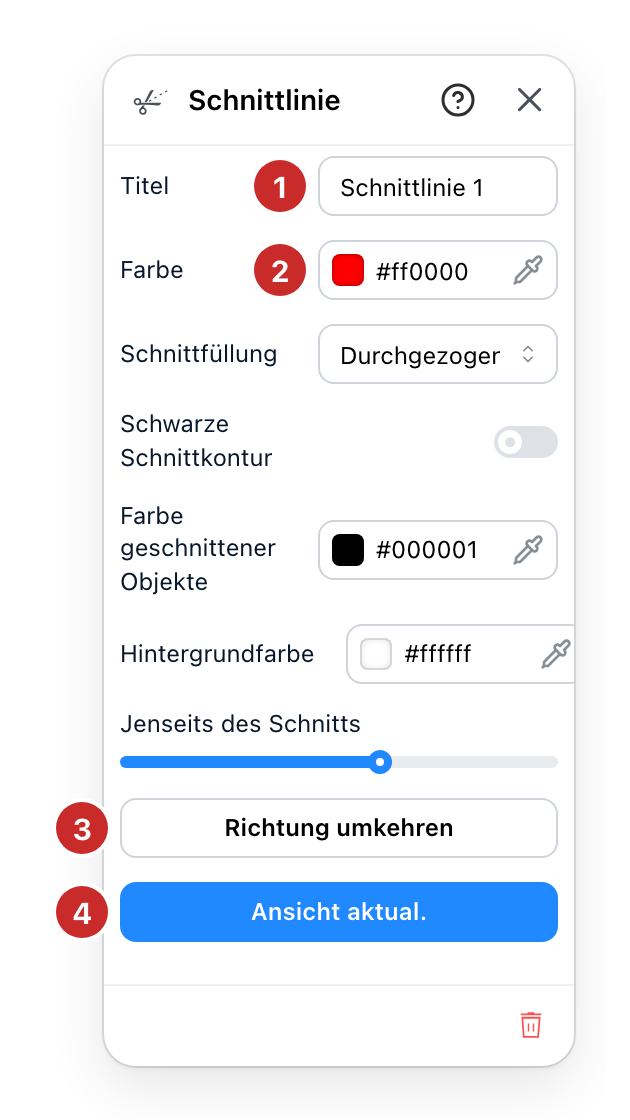

1. Titel. Der Name, den der Schnitt auf dem Plan und auf der erzeugten Zeichnung trägt. A-A und B-B sind die übliche Konvention, und der Name ist es, der zwei Schnitte auf einem gedruckten Plansatz unterscheidet.
2. Farbe. Womit die Schnittlinie gezeichnet wird. Lohnt sich zu ändern, wenn zwei Schnitte sich kreuzen, damit der Plan sagt, welche Linie zu welcher Zeichnung gehört.
3. Richtung umkehren. In welche Richtung der Schnitt blickt. Ein Schnitt hat zwei Seiten, und dies tauscht sie. Nutzen Sie es, wenn die Ansicht die Hälfte zeigt, die Sie nicht meinten.
4. Ansicht aktualisieren. Blickt durch diesen Schnitt. Das Projekt wird an der Linie gekappt und die Kamera stellt sich frontal davor. Erscheint nur, solange Sie etwas anderes ansehen, denn es ist der Weg hinein.

Es wird immer nur durch einen Schnitt geblickt: dieser öffnen schließt den letzten. Zurück zum Plan oder in die 3D setzt das ganze Gebäude wieder ein, ein Versionswechsel ebenso. Die Linie zu spiegeln oder zu verschieben, während Sie hindurchsehen, bewegt den Schnitt und die Kamera mit.

Zwischen der Farbe und den Schaltflächen bestimmen fünf Zeilen, wie die Schnittansicht aussieht. Schnittfüllung füllt die geschnittenen Wände und Böden voll oder schraffiert. Schwarze Schnittkontur zeichnet einen schwarzen Rand um das, was der Schnitt durchquert. Farbe geschnittener Objekte ist die Farbe der Möbel und Objekte, die der Schnitt durchquert, und Hintergrundfarbe die Farbe hinter der Zeichnung. Jenseits des Schnitts blendet aus, was hinter dem Schnitt liegt, in den Hintergrund: bei 0 ist es voll gezeichnet, bei 100 ist es weg.

Manche Sites bieten zusätzlich einen Stil gleich nach der Farbe. Er entscheidet, womit die Schnittflächen gefüllt sind und was dahinter liegt, und erscheint nur dort, wo für Ihre Site mehr als einer eingerichtet wurde.

Der Papierkorb am Fuß des Panels löscht den Schnitt. Die Linie geht, das Projekt nicht.

Siehe auch

• Zeichenwerkzeuge ist der Ort, an dem die Schnittlinie entsteht.
• Ebenen bestimmen die Höhen, durch die der Schnitt geht.
