바닥 개구부
바닥 개구부는 바닥에 뚫린 구멍입니다. 계단통, 중이층의 보이드, 샤프트. 컨트롤 바의 그리기 도구 메뉴의 건축 요소 아래, 또는 그리기 도구 패널의 계단통 / 바닥 개구부로 평면도에 윤곽을 그립니다. 모서리마다 클릭하고 더블클릭으로 끝냅니다. 그려진 층의 바닥과 아래 층의 천장을 뚫으며, 두 층 어느 쪽에서든 선택할 수 있습니다. 층에 방이 없으면 뚫을 바닥이 없으므로 도구는 회색입니다.

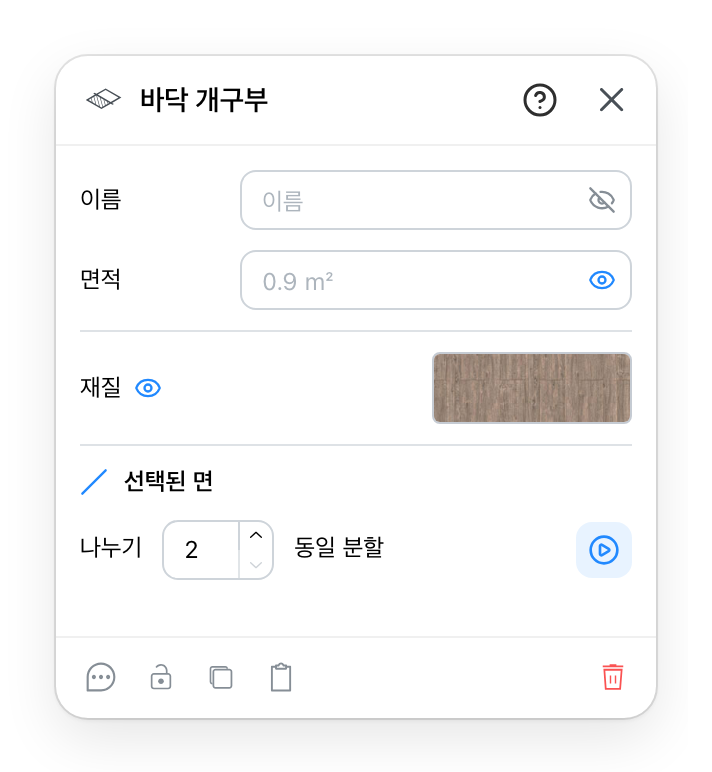

- 평면도가 개구부 안에 인쇄하는 것. 눈은 그것을 보이거나 숨깁니다.
- 평면도는 잰 면적을 인쇄하며, 필드에 회색으로 표시됩니다. 대신 인쇄할 것을 입력하면 그것을 인쇄합니다. 눈은 그것을 보이거나 숨깁니다.
- 잘린 가장자리의 마감: 구멍 둘레 바닥의 두께, 그리고 아래 천장의 가장자리. 눈을 닫으면 가장자리는 바닥과 천장 자체의 자재를 유지하며, 견본은 바꿀 수 없습니다.
- 개구부의 한 변을 2~9개의 같은 부분으로 잘라 점을 더합니다. 평면도에서 마지막으로 클릭한 변에 작용하며, 클릭하기 전까지는 회색입니다.
- 댓글, 잠금, 복제, 복사, 삭제, 그리고 머리글의
?가 이 페이지를 엽니다.
4 개구부의 모양 바꾸기
개구부의 모서리는 평면도에서 끕니다. 기둥이나 계단 옆의 덕트를 위한 홈을 만들려면, 그 변에 양 끝보다 많은 점이 필요합니다.
- 평면도에서 변을 클릭합니다. 선택한 변 옆의 표시가 켜집니다.
- 같은 부분의 수를 정하고 나눕니다. 새 점은 그 변을 따라 같은 간격으로 놓입니다.
- 새 점을 평면도에서 홈이 들어갈 자리로 끕니다.
