파이프

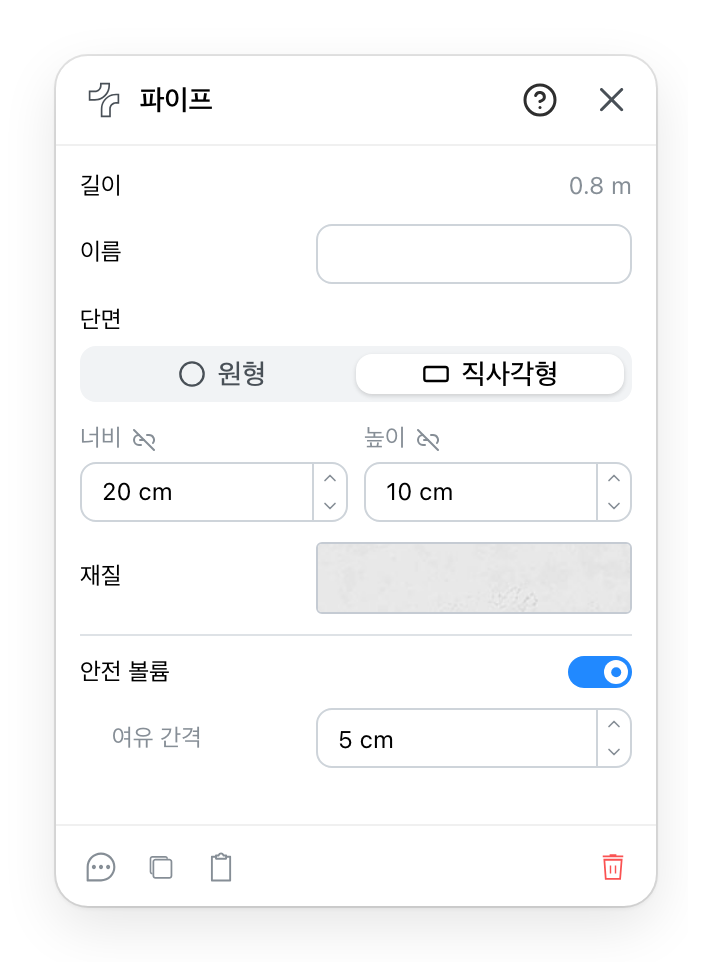

파이프는 평면도 위에 모서리를 이어 그린 선에 단면을 준 것입니다. 둥근 관이거나 직사각형 덕트입니다. 패널은 파이프를 생각하는 순서로 읽힙니다. 길이, 이름, 단면, 재질, 그리고 주변에 필요한 공간.
그리기 도구의 건축 요소 중 파이프로 그립니다. 평면도에서 모서리를 클릭하고 Esc로 끝냅니다. 선택하면 패널이 열립니다.
- 파이프의 길이. 그린 선에서 측정됩니다. 읽기만 하고 입력하지 않으며, 보고서에 인쇄되는 숫자입니다.
- 프로젝트에서 파이프가 나열되는 이름.
- 단면의 모양. 둥글거나, 덕트라면 직사각형.
- 그 모양에 필요한 치수. 둥근 관은 반지름 하나, 덕트는 너비와 높이.
- 재질. 재질 카탈로그에서 고릅니다.
- 파이프 주위에 비워 두어야 하는 부피를 평면도와 3D에 그립니다. 객체와 기본 도형에 있는 것과 같은 기능입니다.
- 부피가 파이프 표면에서 얼마나 떨어지는지. 부피가 꺼져 있는 동안은 회색이지만 값은 유지됩니다.
- 댓글, 복제, 클립보드로 복사, 삭제, 그리고 머리글의 ? 가 이 페이지를 엽니다.
6 여유 간격은 표면에서의 거리
부피는 파이프를 각 방향으로 여유 간격만큼 키운 것입니다. 20 cm 덕트에 5 cm 여유 간격이면 30 cm를 차지합니다. 파이프의 바깥 표면에서 재며 중심선에서 재지 않습니다. 옛 패널은 이것을 Center Gap이라 불렀고, 그래서 굵은 관이 가는 관보다 여유가 적어 보였습니다.
