오브젝트 속성
카탈로그에서 배치한 오브젝트를 선택하면 평면도 옆에 이 패널이 열립니다. 이 패널에는 그 오브젝트가 지닌 모든 것이 모여 있습니다: 카탈로그가 그것에 대해 알고 있는 정보, 그것이 차지하는 공간, 게시될 때의 색상, 프로젝트가 그것에 대해 기록하는 내용, 그리고 다른 곳에서 그것에 가해진 작업까지입니다.

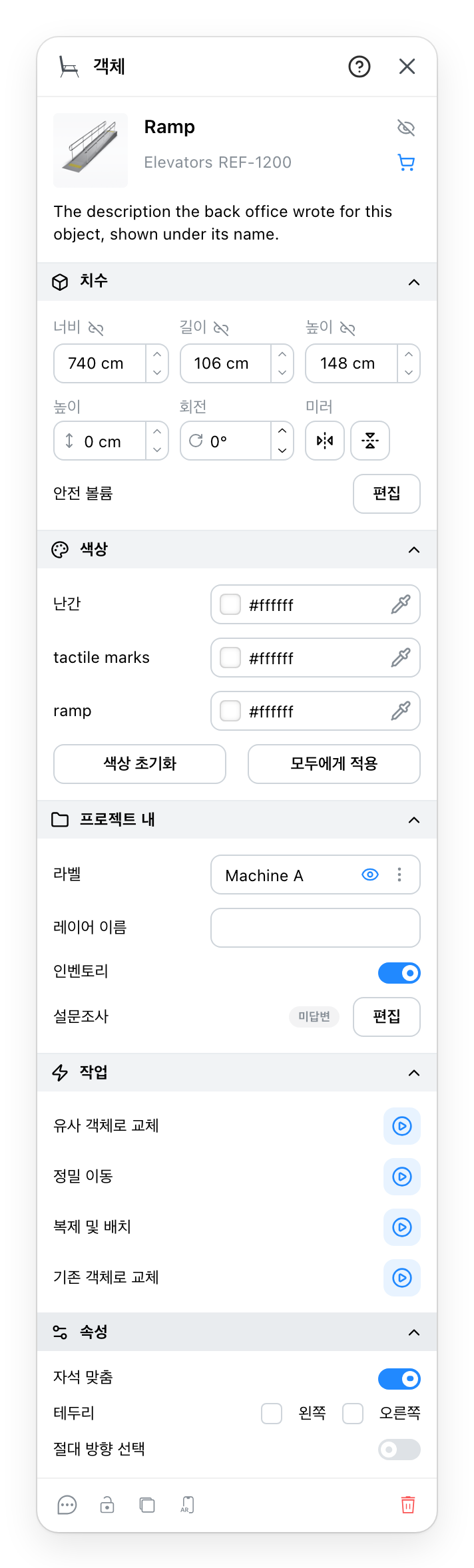

아래 여섯 개 섹션 중 두 개는 오브젝트가 그 안에 넣을 것이 있을 때만 표시되므로, 일반적인 의자는 네 개의 섹션으로 열립니다. 여기 촬영된 오브젝트는 여섯 개를 모두 가지고 있습니다.
- 카탈로그가 이 오브젝트에 대해 보유한 정보: 이미지, 등록된 이름, 카테고리, 참조 번호, 그리고 있으면 백오피스가 쓴 설명. 장바구니 아이콘은 카탈로그가 쇼핑 링크를 제공하면 이 제품의 공급업체 페이지를 엽니다. 눈 아이콘, 2D에서 이름 표시는 이 카탈로그 이름을 평면도에 적거나 제외합니다. 이는 아래에 있는 라벨과는 다른 이름입니다.
- 그려지는 크기, 바닥에서의 높이, 회전 각도, 그리고 회전 없이 뒤집는 두 개의 미러. 안전 볼륨을 쓰는 사이트에서는 맨 아래 행이 주변에 유지해야 할 여유 공간을 엽니다.
- 모델이 변경 가능하도록 게시한 부분마다 한 행씩 있으므로, 여기 표시되는 내용은 제품마다 다릅니다: 색상, 소재, 또는 마감재 목록 등.
- 외관이 아니라 프로젝트가 오브젝트에 대해 기록하는 내용: 평면도에서 그 오브젝트 옆에 적히는 이름, 소속된 레이어, 재고 목록이 이를 계산하는지 여부, 그리고 그 제품이 가진 실측값.
- 다른 곳에서 오브젝트에 가해지는 네 가지 작업: 비슷한 제품으로 교체하기, 입력한 거리만큼 이동하기, 복사본으로 영역 채우기, 클릭으로 프로젝트에 이미 있는 다른 오브젝트를 대신하기.
- 오브젝트가 가끔씩만 가지는 행들이며, 해당하는 것이 하나도 없으면 이 섹션 자체가 표시되지 않습니다: 원래 붙어야 할 대상에 자석처럼 붙는지 여부, 벽을 관통하는 지점에 어떤 테두리가 그려지는지, 그 벽의 어느 쪽을 향하고 있다고 간주하는지.
- 댓글, 잠금, 복제, 삭제로 끝나며, 헤더의
?는 이 페이지를 엽니다. 추가 아이콘은 위에서 설정한 색상으로 이 오브젝트를 휴대폰에서 여는 QR 코드를 그립니다.
1 4 두 개의 이름
오브젝트에는 카탈로그 이름과 라벨이 있으며, 이 둘은 같은 것이 아닙니다.
카탈로그 이름은 제품이 등록된 이름으로, 패널 상단에 있으며 어떤 프로젝트의 어떤 사본에서도 동일합니다. 직접 입력할 수 없습니다. 옆의 눈 아이콘이 평면도에 그릴지 여부를 결정합니다.
라벨은 사용자 자신의 것으로, 오브젝트마다 하나씩입니다. 입력하면 평면도는 그 오브젝트 옆에만 그것을 적으며 다른 오브젝트에는 적지 않습니다. 자체 눈 아이콘으로 표시하거나 숨길 수 있고, 세 개의 점은 어떻게 그려지는지를 결정합니다.
따라서 오브젝트는 둘 다, 둘 중 하나, 또는 아무것도 표시하지 않을 수 있습니다. 모든 책상이 책상으로 표시되는 배치도는 카탈로그 이름을 표시하는 것이고, 책상 1부터 책상 12까지 표시되는 배치도는 열두 개의 라벨을 표시하는 것입니다.
2 회전, 반전, 그리고 키보드
회전은 도 단위입니다. 두 개의 미러는 그 각도를 바꾸지 않고 오브젝트를 자체 축을 기준으로 뒤집습니다. 이를 통해 카탈로그가 오른쪽 버전만 게시한 경우에도 모델의 왼쪽 버전을 얻을 수 있습니다.
회전과 두 미러 모두 키보드 단축키가 있으며, 현재 선택된 것에 적용됩니다. 오브젝트는 패널로 돌아가지 않고도 회전하고 뒤집히며, 패널이 이를 따라갑니다. 단축키는 한 번에 4분의 1씩 회전합니다. 4분의 1이 아닌 각도를 입력하는 곳은 이 필드입니다.
3 "모두에 적용"이 미치는 범위
"색상 초기화"는 이 오브젝트의 부분들을 카탈로그가 게시한 색상으로 되돌립니다.
"모두에 적용"은 대부분의 사람이 예상하는 것보다 훨씬 넓은 범위에 영향을 미치므로, 누르기 전에 읽어볼 가치가 있습니다. 이 오브젝트의 현재 색상을 가져와 이 층에 있는 동일한 제품의 다른 모든 오브젝트와, 그 컬렉션을 공유하는 모든 것에도 적용합니다. 컬렉션이란 카탈로그가 제품군을 그룹화하는 방식으로, 한 세트의 의자 색상을 바꾸면 그에 딸린 테이블도 함께 다시 칠해질 수 있습니다.
알아둘 만한 두 가지 제한이 있습니다. 현재 있는 층에서 멈춥니다: 한 층 위에 있는 같은 의자는 영향을 받지 않습니다. 그리고 카탈로그가 고정으로 표시한 오브젝트는 자신의 색상을 유지합니다.
6 마지막 섹션이 애초에 존재하는 경우
이 섹션은 오브젝트가 해당하는 행들로 구성되며, 해당하는 행이 하나도 없으면 표시되지 않습니다. 그래서 대부분의 오브젝트에는 이 섹션이 없습니다.
자석 맞춤은 카탈로그가 무언가에 달라붙도록 게시한 제품에 나타납니다. 이를 끄면 원래 달라붙을 대상에서 자유롭게 오브젝트를 배치할 수 있습니다.
테두리는 그것이 설치된 벽에 개구부를 내는 카탈로그 오브젝트에 나타납니다. 두 개의 체크박스가 개구부의 어느 쪽을 그릴지 결정합니다. 대부분의 문과 창문은 이 패널 대신 자체 패널을 엽니다.
절대 방향 선택은 벽에 걸린 오브젝트에 나타나며, 평면도에 있는 동안에만 표시됩니다. 3D 뷰에서는 이 행이 없는데, 그것이 지정하는 쪽은 평면도가 그리는 것이기 때문입니다.
