Aangepaste volumes

Een aangepast volume is elke omtrek die tot een hoogte is opgetrokken: een kolom, een sokkel, een podium, een koof. Teken het met Aangepast volume, punt 12 van het Tekengereedschap, onder Architectonische elementen in het tekenmenu van de bedieningsbalk: klik elke hoek aan op het plan en dubbelklik om af te ronden. Klik het aan op het plan en het paneel opent, onder de naam Aangepast volume. Het bevat de naam, de maat en hoe hoog het zit, hoe het plan het tekent zodra het verhoogd is, de twee materialen, en de zijde die u aanklikte.

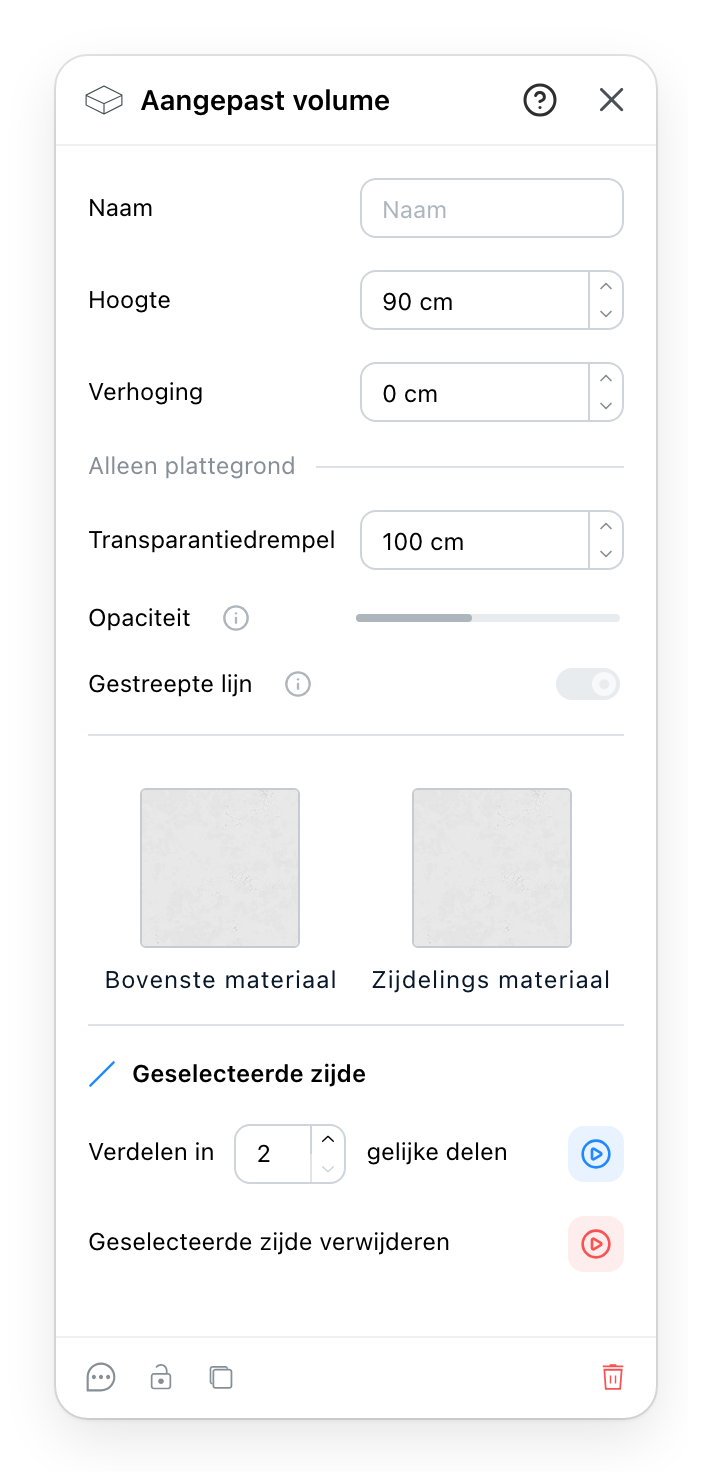

Het paneel Aangepast volume

  1. Naam: een eigen naam voor het volume.
  2. Hoogte: hoe dik het volume is, van de onderkant tot de bovenkant. Een nieuw volume is 90 cm.
  3. Verhoging: hoe hoog de onderkant boven de vloer zit. Een nieuw volume staat op de vloer; verhoog het voor een plank, een koof of een tussenverdieping.
  4. Alleen plattegrond: de drie rijen eronder veranderen het plan, nooit de 3D. Transparantiedrempel is de verhoging vanaf waar het plan het volume als verhoogd tekent.
  5. Opaciteit: hoe massief een verhoogd volume er op het plan uitziet, van 0 tot 100 %.
  6. Gestreepte lijn tekent de omtrek van een verhoogd volume gestreept.
  7. Bovenste materiaal en Zijdelings materiaal: de bovenkant van het volume en de zijkanten. Een staal opent de Materialen.
  8. Geselecteerde zijde: Verdelen in een aantal gelijke delen snijdt de zijde waarop u het laatst op het plan klikte, in 2 tot 9 delen, wat er hoeken aan toevoegt. De rij is grijs tot u een zijde aanklikt.
  9. Geselecteerde zijde verwijderen haalt die zijde weg: haar twee uiteinden worden één hoek. Een volume houdt minstens drie zijden, dus een driehoek kan er geen verliezen.
  10. Een opmerking, een slot, een duplicaat en een verwijdering, en de ? in de kop opent deze pagina.

4 Verhoogde volumes op het plan

Een volume boven de vloer, een koof of een tussenverdieping, zou op het plan verbergen wat eronder staat. Zodra de Verhoging de Transparantiedrempel bereikt, 100 cm bij een nieuw volume, tekent het plan het als verhoogd: Opaciteit verlaagt het zodat te zien is wat eronder ligt, en Gestreepte lijn, standaard aan, streept de omtrek. Een klik op een verhoogd volume bereikt wat eronder ligt; het teken in het midden selecteert het.

Onder de drempel blijven Opaciteit en Gestreepte lijn op hun plaats maar grijs, en het info-teken ernaast zegt: Geldt zodra de verhoging de transparantiedrempel bereikt. De 3D houdt geen rekening met deze drie rijen.

8 Het volume een andere vorm geven

De hoeken van een volume worden op het plan versleept. Voor een uitsparing of een knik heeft een zijde meer punten nodig dan haar twee uiteinden:

  1. Klik de zijde aan op het plan. Het teken naast Geselecteerde zijde licht op.
  2. Stel in hoeveel gelijke delen, en druk op de ronde knop aan het einde van de rij. De nieuwe hoeken staan op gelijke afstand langs die zijde.
  3. Sleep de nieuwe hoeken op het plan naar waar u ze wilt.

Geselecteerde zijde verwijderen doet het omgekeerde, voor een zijde die u niet meer nodig hebt. De knop is rood, omdat hij iets weghaalt.
