Lagen

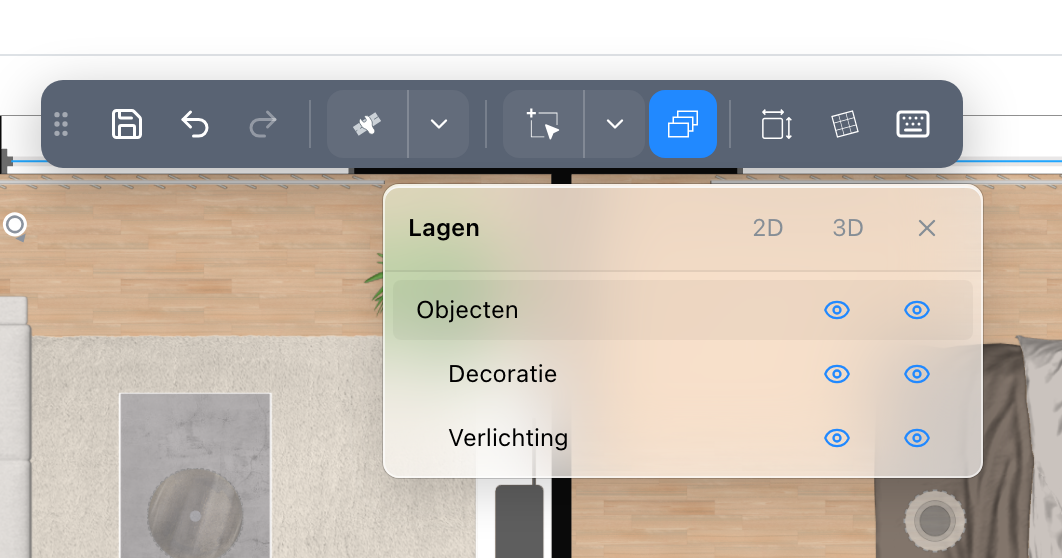

Een laag is een naam die een object draagt, zodat het getoond of verborgen kan worden met alles wat dezelfde naam draagt: het meubilair van één afdeling, de tijdelijke stands, de dingen die er alleen zijn voor de tweede dag. De knop Lagen in de bedieningsbalk opent de lijst, op plattegronden die lagen bevatten.

De lijst opent naast haar knop en blijft open terwijl u tekent. Ze verplaatst met haar koptekst, en sluit met haar kruisje of met de knop. Elke rij heeft twee ogen, een voor het 2D-plan en een voor de 3D-weergaven. Sluit een oog en wat op die rij staat verdwijnt uit die weergave; open het en het is terug. Er wordt niets verwijderd, en het project onthoudt welke ogen dicht waren. Een oog dat niet aangeklikt kan worden, hoort bij een soort dingen die in die weergave niets te tonen heeft.

De rijen komen in groepen. Objecten bevat de catalogusobjecten, met eronder een rij voor elke laagnaam die u gaf; dan komen Eigen afbeeldingen, Primitieven en Aangepaste volumes; Annotatie-elementen bevat de maten, notities, pijlen, paden, linialen, zones en de rest. Het oog van een groep sluiten sluit de ogen van haar rijen. Een rij verschijnt alleen zolang het project iets van haar soort bevat.

Waar een laag vandaan komt

Een object krijgt zijn laag in zijn eigenschappenpaneel, in het veld Laagnaam; typ een naam en de laag bestaat. Meerdere namen gescheiden door komma's zetten het object op meerdere lagen, en het blijft zichtbaar zolang een ervan dat is. Een laag waar niets meer op staat verdwijnt uit de lijst. Dubbelklik op een laagnaam in de lijst om haar te hernoemen op elk object dat haar draagt.

Zie ook

• Objecteigenschappen, waar de laag van een object wordt ingesteld.
• Niveaus verdelen het project per verdieping; lagen verdelen het naar al het andere.
