RoomScan
Een telefoon met LiDAR loopt een woning door en levert een scan. Het tabblad Scan importeren van de rail haalt hem binnen: typ de Deel-ID die de begeleidende app aan de scan geeft, druk op Importeren, en klik dan op het plan om hem te plaatsen.

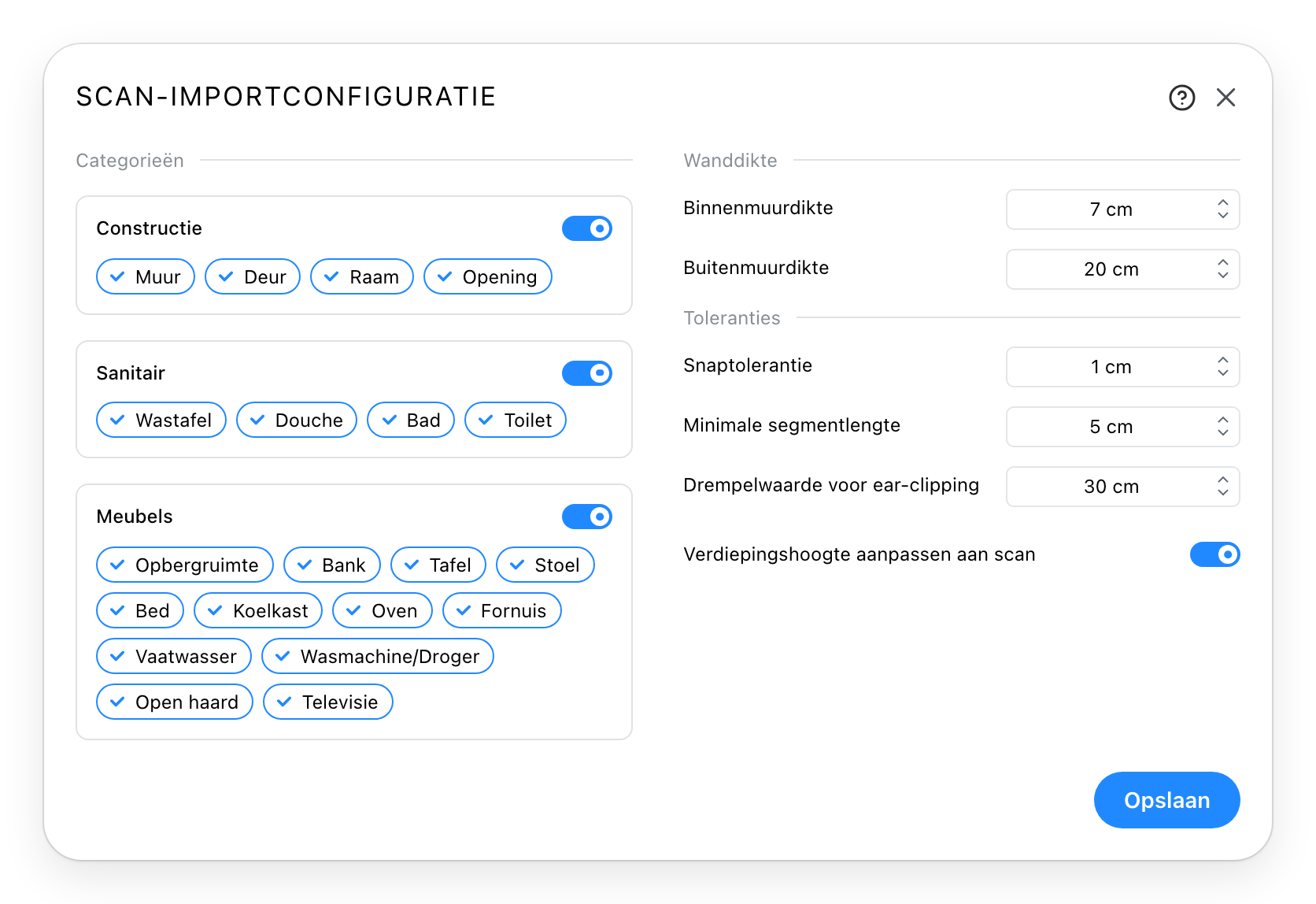

Dit venster bepaalt wat Space Designer uit de scan overneemt, en hoe het onderweg de muren bouwt. Open het met Geavanceerde instellingen in het tabblad, zodra een scan is geladen en voordat u hem op het plan plaatst. Opslaan bewaart de instellingen voor het project. Het tabblad zelf herhaalt de twee muurdiktes en het vak voor de verdiepingshoogte, en zijn Voorinstelling kiest de categorieën voor u: Alles, Alleen constructie, Constructie + Sanitair of Aangepast zodra u ze een voor een kiest.
Wat er binnenkomt
De linkerhelft is de lijst van alles wat een scan kan bevatten, in drie groepen. Alles staat aan bij de start; haal weg wat u niet wilt.
De schakelaar van een groep laat de hele groep vervallen. De chips eronder zijn afzonderlijk: zet Televisie uit en de rest van het meubilair komt gewoon mee.
Een groep uit- en weer aanzetten brengt hem volledig terug, niet de selectie die u had.
Muurdikte
Een scan meet oppervlakken, geen constructie: hij weet waar het vlak van een muur is, niet hoe dik hij is. Deze twee getallen zijn waarmee Space Designer bouwt: een voor muren binnen de woning, een voor die naar buiten.
Het loont ze vóór de import te zetten in plaats van achteraf zestig muren te corrigeren.
Toleranties
Snaptolerantie, Minimale segmentlengte en Drempelwaarde voor ear-clipping zijn bedoeld om op te ruimen wat een handmatige scan net verkeerd neerlegt. Ze worden met het project bewaard, maar de import gebruikt ze niet: ze wijzigen houdt in dat wat binnenkomt niet verandert.
Verdiepingshoogte aanpassen aan scan. Zet de hoogte van de verdieping naar het plafond dat de scan mat, wanneer dat plafond tussen 2 en 4 m ligt, in plaats van de standaardwaarde van het project aan te houden. De geïmporteerde muren van minstens 1,20 m hoog volgen dan de hoogte van de verdieping.
Niets hiervan verandert een al geïmporteerde scan. Eerst instellen, dan importeren.
Zie ook
- Verdiepingen bevat de hoogte die dit venster voor u kan zetten.
- Tekengereedschappen is waarmee u de geïmporteerde schil afmaakt.
