Snijlijn

Een doorsnede is een lijn die u dwars door het project trekt, en een manier om ernaar te kijken. De lijn zegt waar gesneden wordt; de weergave toont het gebouw langs die lijn opengesneden, met alles vóór de snede weggenomen.

Trek er een met het doorsnedegereedschap en gebruik dit paneel om hem te benoemen en erdoor te kijken.

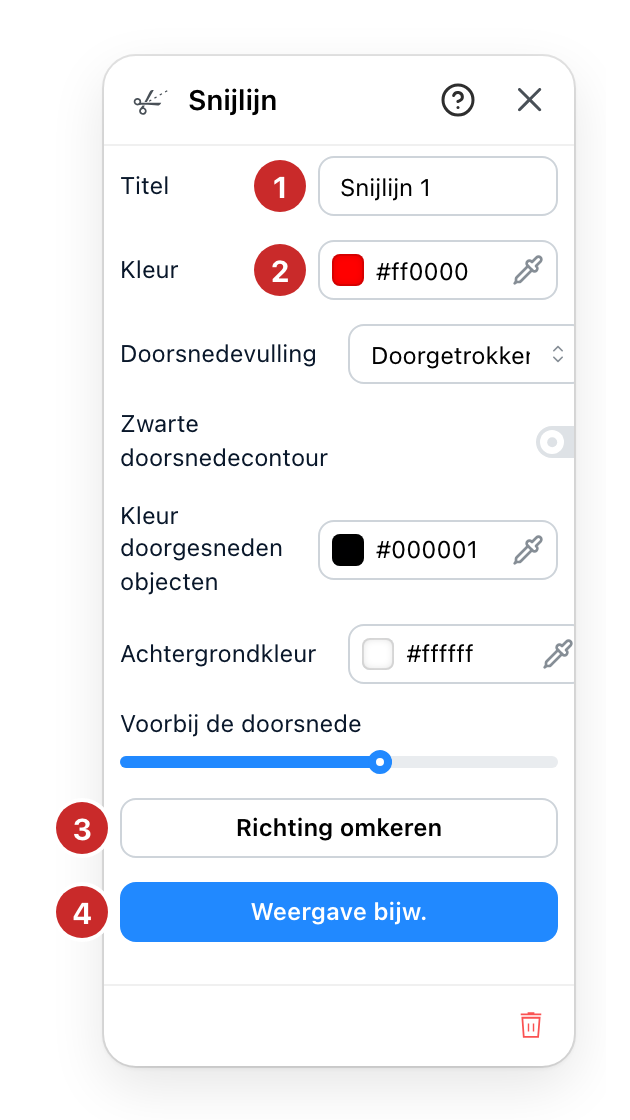

Het paneel Snijlijn

  1. Titel. De naam die de doorsnede draagt op de plattegrond en op de tekening die eruit komt. A-A en B-B zijn de gebruikelijke conventie, en de naam is wat twee doorsneden op een afgedrukte set uit elkaar houdt.
  2. Kleur. Waarmee de snijlijn getekend wordt. De moeite waard te wijzigen wanneer twee doorsneden elkaar kruisen, zodat de plattegrond zegt welke lijn bij welke tekening hoort.
  3. Richting omkeren. Welke kant de doorsnede op kijkt. Een snede heeft twee zijden en dit wisselt ze. Gebruik het wanneer de weergave de helft toont die u niet bedoelde.
  4. Weergave bijwerken. Kijkt door deze doorsnede. Het project wordt bij de lijn afgekapt en de camera gaat er recht voor staan. Verschijnt alleen zolang u naar iets anders kijkt, want het is de weg naar binnen.

Er wordt door één doorsnede tegelijk gekeken: deze openen sluit de vorige. Terug naar de plattegrond of naar 3D zet het hele gebouw terug, en van versie wisselen ook. De lijn omkeren of verplaatsen terwijl u erdoor kijkt, verplaatst de snede en de camera mee.

Tussen de kleur en de knoppen bepalen vijf rijen hoe de doorsnedeweergave eruitziet. Doorsnedevulling vult de doorgesneden muren en vloeren massief of gearceerd. Zwarte doorsnedecontour tekent een zwarte rand rond wat de snede doorkruist. Kleur doorgesneden objecten is de kleur van het meubilair en de objecten die de snede doorkruist, en Achtergrondkleur de kleur achter de tekening. Voorbij de doorsnede laat wat voorbij de snede ligt vervagen in de achtergrond: op 0 is het volledig getekend, op 100 is het weg.

Sommige sites bieden ook een Stijl, direct na de kleur. Die bepaalt waarmee de gesneden vlakken gevuld zijn en wat erachter zit, en verschijnt alleen waar er voor uw site meer dan één is ingesteld.

De prullenbak onderaan het paneel verwijdert de doorsnede. De lijn gaat, het project niet.
