Rechte trappen
Rechte trappen komen uit projecten die uit Space Designer 3 zijn geïmporteerd. Ze zijn een eenvoudiger soort dan de trappen die nu worden getekend: een kist in gelijke treden gesneden. Niets in de editor tekent ze, maar alles eraan kan hier worden gewijzigd. Trappen die in het tabblad Tekenhulpmiddelen zijn getekend, openen in plaats daarvan het paneel Trappen.
- Welke kant de steek op gaat vanaf dit niveau. Omhoog snijdt ze een gat in het plafond hier en in de vloer van het niveau erboven. Omlaag hangt ze onder dit niveau en snijdt ze deze vloer en het plafond eronder. Er hoeft geen vloeropening voor te worden getekend.
- Een massief blok tot op de vloer, of treden gedragen door een balk. Het verschil is zichtbaar in 3D; het plan tekent beide op dezelfde manier.
- De kist die de steek vult: hoe breed ze is, hoe ver ze loopt en hoe hoog ze stijgt. Een koppeling bindt een maat aan de andere gekoppelde, zodat ze in verhouding veranderen.
- Het aantal treden waarin de kist wordt gesneden, tot 80. Alles hieronder volgt daaruit.

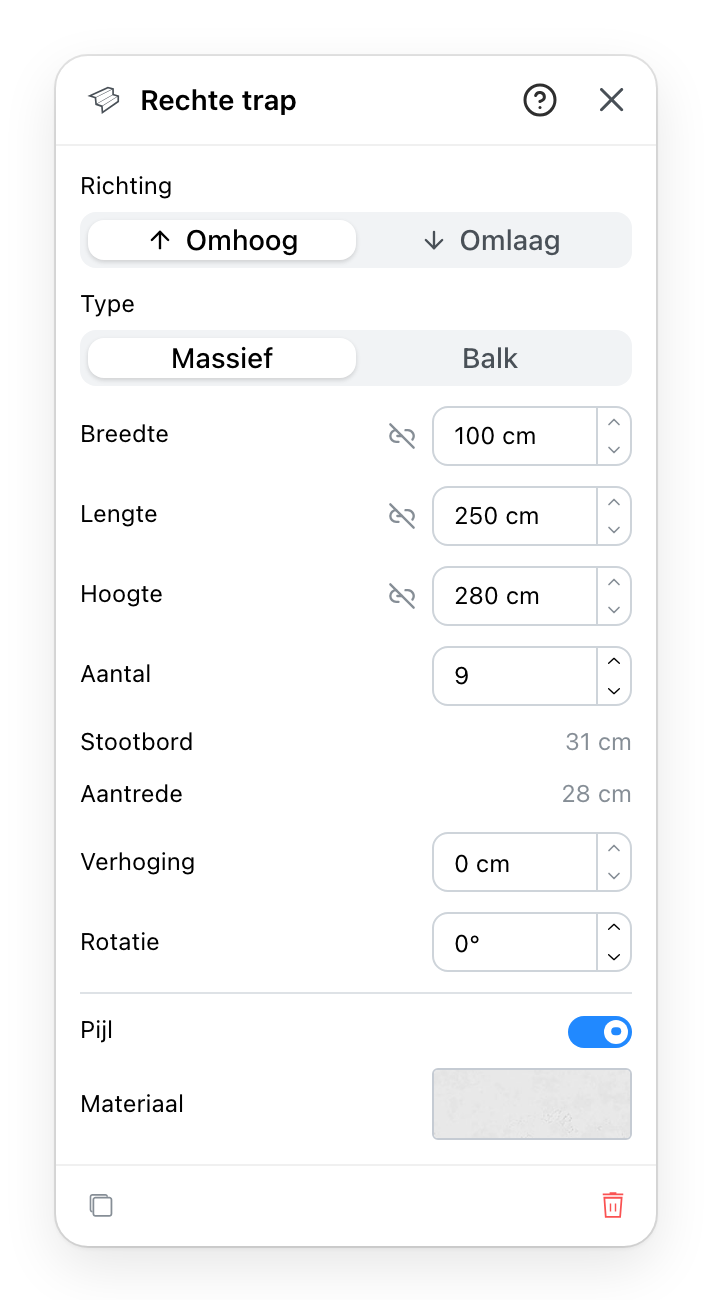

- Berekend uit het aantal en de kist: de hoogte van één trede en de diepte van één aantrede. Op de afbeelding geven negen treden over 280 cm 31 cm per trede, wat te steil is om te beklimmen. Meer treden brengen het omlaag.
- Tilt de steek van de vloer, en draait haar op het plan.
- De looplijn op het plan, wijzend naar de top van de steek. Ze wordt niet in 3D getekend.
- Eén materiaal voor de hele steek. Het plan neemt ook zijn kleur over.
- Een duplicaat en een verwijdering, en het
?in de kop opent deze pagina.
Rechte trap of Trappen
Een rechte steek heeft geen bordes, geen leuning en geen draai. Voor een van die dingen tekent u de steek opnieuw met het gereedschap Trappen in het tabblad Tekenhulpmiddelen, en verwijdert u daarna deze.
