Ramen

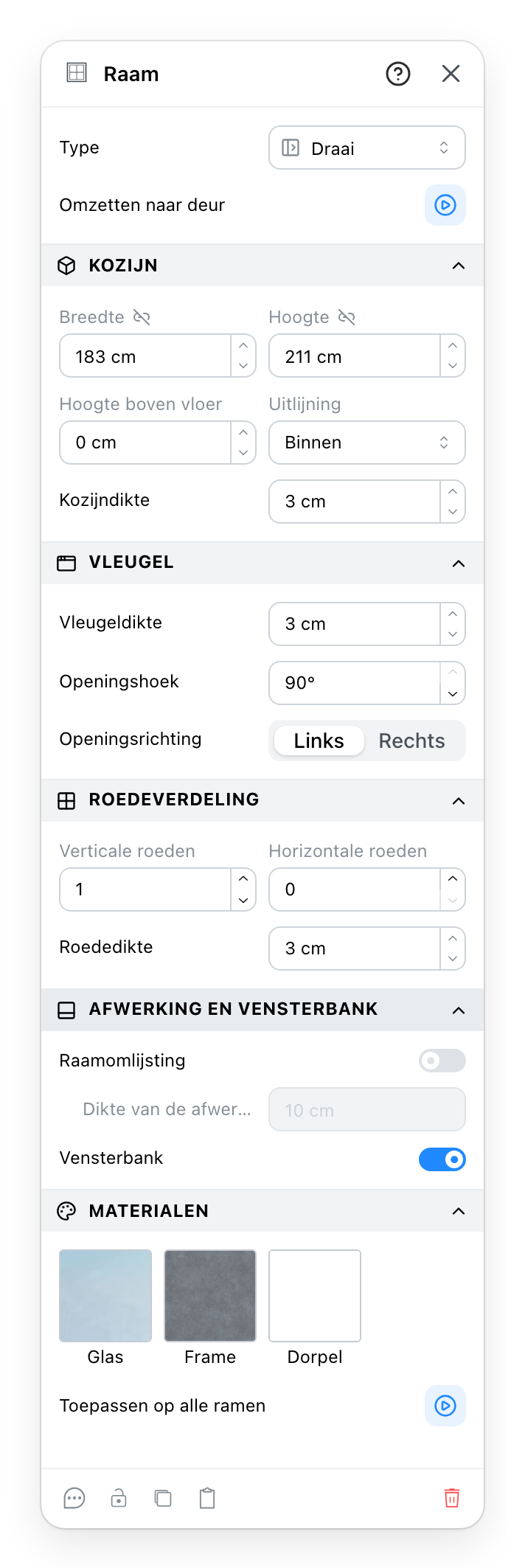

Een raam komt uit de catalogus: open de categorie Ramen en zet een raam op een muur. Het raam wordt daarna hier ingesteld. Het paneel opent zodra het raam is geselecteerd, sectie voor sectie: welk type, hoe groot, hoe het opent, hoe het glas is verdeeld, wat het afwerkt, waarvan het is gemaakt.
- Welk type raam: vast, draairaam, dubbel draairaam, uitzetraam, horizontaal schuivend of verticaal schuivend. Omzetten in deur vraagt eerst om bevestiging, behoudt dan de opening en geeft die de instellingen van een deur; de eigen instellingen van het raam gaan verloren.
- De opening in de muur: breedte en hoogte, de hoogte van de vensterbank boven de vloer, met welke muurzijde het kozijn gelijk ligt, en de zichtbare breedte van het kozijn. Het slot houdt de maat, de hoogte en de uitlijning vast.
- De vleugel, het kozijn van het bewegende deel: zijn breedte rond het glas, hoe ver hij openstaat en, bij een draairaam of een horizontaal schuifraam, aan welke kant hij opent.
- Hoeveel roeden het glas in elke richting verdelen, en hoe dik ze zijn. Nul en nul is één heldere ruit.
- De afwerking rond het raam aan de kamerkant, met zijn breedte, en de vensterbank eronder. Elk is een schakelaar, dus een raam kan er één, beide of geen hebben.
- Eén materiaal per ingeschakeld onderdeel: glas, kozijn, en de afwerking en vensterbank als ze aanstaan. Toepassen op alle ramen zet de vier materialen op elk raam op dit niveau.
- Elk eigenschappenpaneel eindigt met een opmerking, een slot, dupliceren, kopiëren en verwijderen, en het ? in de kop opent deze pagina.
3 Wat het type verandert
De vleugelsectie volgt het type. Een draairaam, een dubbel draairaam en een uitzetraam hebben een openingshoek; een schuifraam heeft in plaats daarvan een openingsgraad, een percentage van hoe ver het open is. Een vast raam heeft geen van beide: het opent niet, en de sectie bevat alleen de breedte van de vleugel.
5 Afwerking en vensterbank zijn optioneel
Beide staan uit op een nieuw raam uit sommige catalogi en aan uit andere. De afwerking is de platte band rond het raam aan de kamerkant; de vensterbank is de plank eronder. Elk heeft alleen een materiaaltegel in de laatste sectie zolang het aanstaat.
Zie ook
- Deuren delen het kozijn, de uitlijning en de omzetting.
- Tekengereedschap: daar wordt de muur eerst getekend.
- Materialen: de catalogus die de materiaaltegels openen.
