Anpassade volymer

En anpassad volym är vilken kontur som helst, upphöjd till en höjd: en pelare, en sockel, en scen, en nedsänkning. Rita den med Anpassad volym, punkt 12 i Ritverktyg, under Arkitektoniska element i ritverktygsmenyn i verktygsfältet: klicka på varje hörn på planen och dubbelklicka för att avsluta. Klicka på den på planen så öppnas dess panel, under namnet Anpassad volym. Den rymmer dess namn, dess storlek och hur högt den sitter, hur planen ritar den när den är upphöjd, dess två material, och sidan du klickade på.

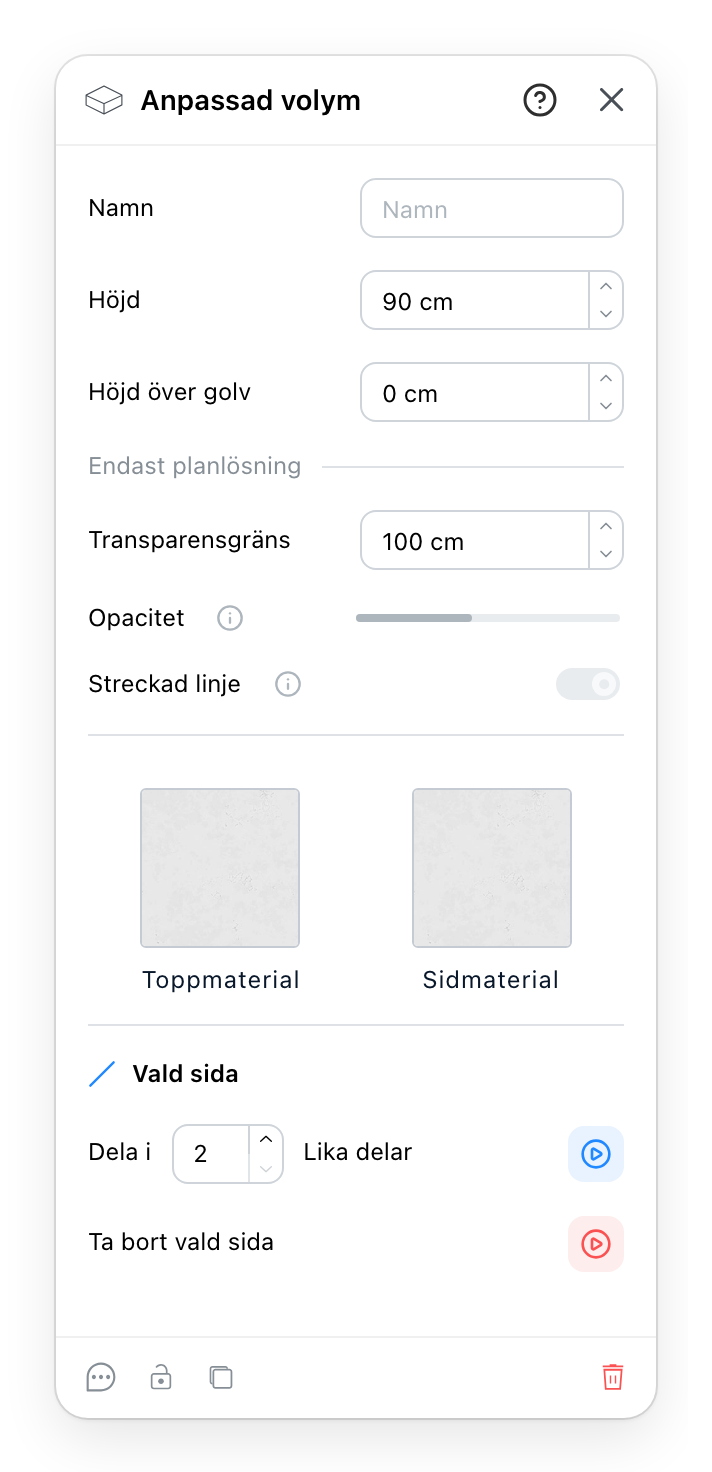

Panelen Anpassad volym

  1. Namn: ett eget namn på volymen.
  2. Höjd: hur tjock volymen är, från undersidan till ovansidan. En ny volym är 90 cm.
  3. Höjd över golv: hur högt undersidan sitter över golvet. En ny volym står på golvet; höj den för en hylla, en nedsänkning eller ett loft.
  4. Endast planlösning: de tre raderna under ändrar planen, aldrig 3D. Transparensgräns är den höjd över golv från vilken planen ritar volymen som upphöjd.
  5. Opacitet: hur massiv en upphöjd volym ser ut på planen, från 0 till 100 %.
  6. Streckad linje ritar konturen av en upphöjd volym streckad.
  7. Toppmaterial och Sidmaterial: volymens ovansida och dess sidor. Ett färgprov öppnar Material.
  8. Vald sida: Dela i ett antal Lika delar delar sidan du senast klickade på planen, i 2 till 9 delar, vilket lägger till hörn på den. Raden är grå tills du klickar på en sida.
  9. Ta bort vald sida tar bort den sidan: dess två ändar blir ett hörn. En volym behåller minst tre sidor, så en triangel kan inte förlora någon.
  10. En kommentar, ett lås, en duplicering och en borttagning, och ? i rubriken öppnar den här sidan.

4 Upphöjda volymer på planen

En volym ovanför golvet, en nedsänkning eller ett loft, skulle dölja på planen det som står under den. Så snart dess Höjd över golv når Transparensgräns, 100 cm på en ny volym, ritar planen den som upphöjd: Opacitet sänker den så att det som ligger under syns, och Streckad linje, på som standard, streckar dess kontur. Ett klick på en upphöjd volym når det som ligger under; markeringen i dess mitt markerar den.

Under gränsen stannar Opacitet och Streckad linje på sin plats men gråa, och informationsmarkeringen bredvid säger: Gäller när höjden över golv når transparensgränsen. 3D bryr sig inte om de här tre raderna.

8 Ändra volymens form

Volymens hörn dras på planen. För att ge en sida en nisch eller en knyck behöver den fler punkter än sina två ändar:

  1. Klicka på sidan på planen. Markeringen bredvid Vald sida tänds.
  2. Ställ in hur många Lika delar, och tryck på den runda knappen i slutet av raden. De nya hörnen hamnar med lika avstånd längs den sidan.
  3. Dra de nya hörnen på planen dit du vill ha dem.

Ta bort vald sida gör tvärtom, för en sida du inte längre behöver. Dess knapp är röd, eftersom den tar bort något.
