Golvöppningar

En golvöppning är ett hål i ett golv: ett trapphål, ett öppet loft, ett schakt. Rita dess kontur på planen med Trapphål / Golvöppning, under Arkitektoniska element i ritverktygsmenyn i verktygsfältet, eller i panelen Ritverktyg: klicka på varje hörn och dubbelklicka för att avsluta. Den skär golvet den ritas på och taket på nivån under, och den kan markeras från båda nivåerna. Verktyget är grått medan nivån saknar rum, eftersom det inte finns något golv att skära.

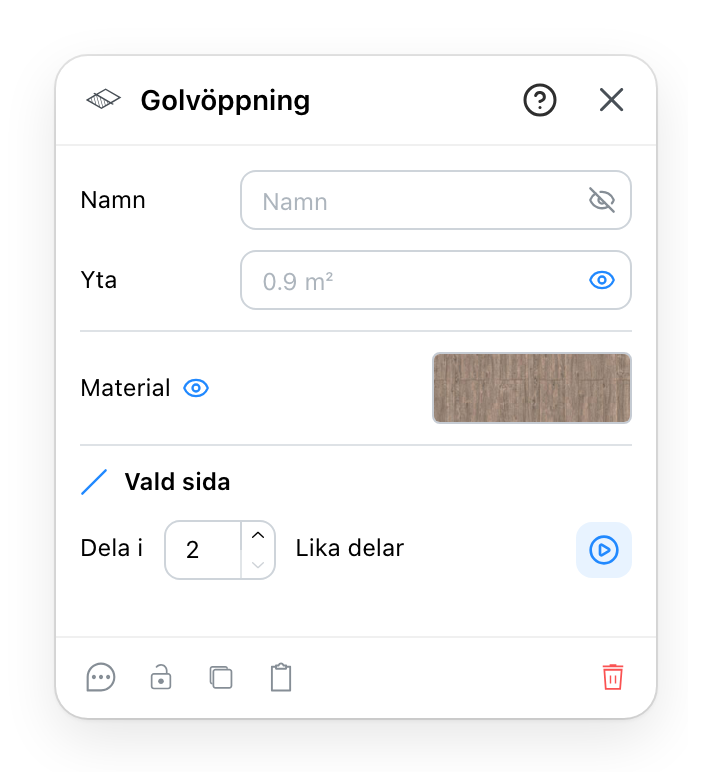

Panelen Golvöppning

  1. Vad planen skriver ut i öppningen. Ögat visar eller döljer det.
  2. Planen skriver ut den uppmätta ytan, som visas grå i fältet, om du inte skriver något annat att skriva ut i stället. Ögat visar eller döljer den.
  3. Avslutet på den skurna kanten: tjockleken på golvet runt hålet, och kanten på taket under. Med ögat stängt behåller kanten golvets och takets egna material, och färgprovet kan inte ändras.
  4. Delar en sida av öppningen i 2 till 9 lika delar, vilket lägger till punkter på den. Den verkar på sidan du senast klickade på planen, och är grå tills du gör det.
  5. En kommentar, ett lås, en kopia, en kopiering och en radering, och ? i rubriken öppnar den här sidan.

4 Ändra öppningens form

Öppningens hörn dras på planen. För att göra en nisch, för en pelare eller en kanal bredvid trappan, behöver sidan fler punkter än sina två ändar:

  1. Klicka på sidan på planen. Markeringen bredvid Vald sida tänds.
  2. Ställ in hur många lika delar, och dela. De nya punkterna hamnar med lika avstånd längs den sidan.
  3. Dra de nya punkterna på planen dit nischen ska vara.

Se även

  • Ritverktyg är där öppningen ritas.
  • Trappa står i öppningen; loppet självt gör inte hålet.
  • Material är dialogen som färgprovet öppnar.
