Ett rör är en linje av hörn ritad på planen med ett tvärsnitt: ett runt rör, eller en rektangulär kanal. Panelen läses i den ordning man tänker på ett rör: hur långt, vad det heter, dess tvärsnitt, vad det är gjort av, och utrymmet det behöver omkring sig.

Rita ett med Rör, bland de arkitektoniska elementen i Ritverktyg: klicka ut hörnen på planen och tryck på Esc för att avsluta. Markera det för att öppna dess panel.

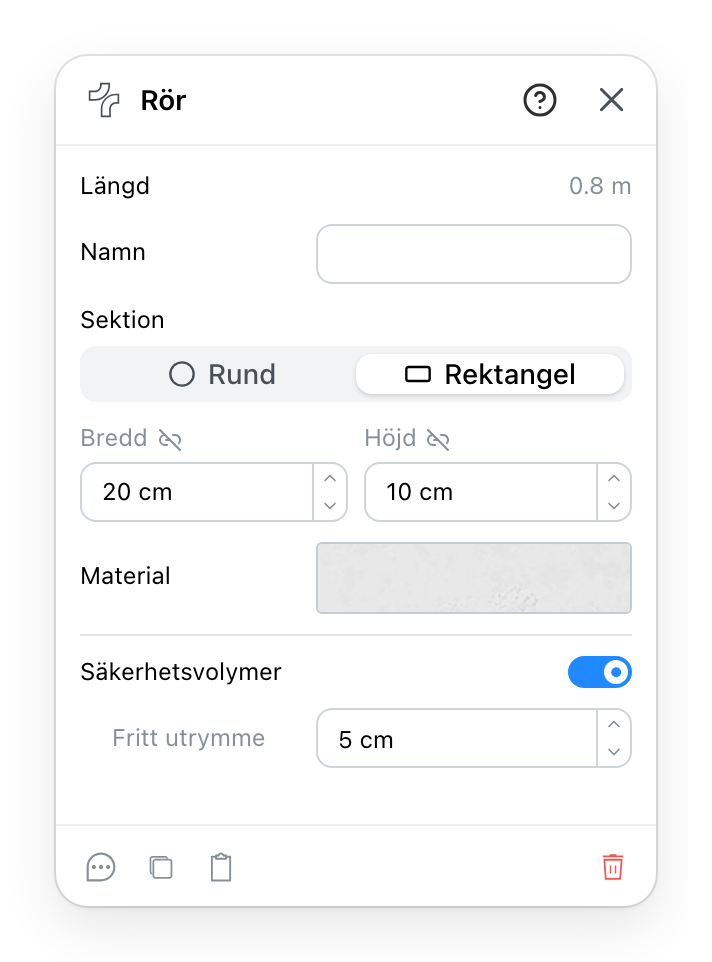

Rörpanelen

Hur långt röret är, mätt på det du ritade. Läses, skrivs aldrig; det är siffran rapporten skriver ut.
Under vilket namn röret listas i projektet.
Tvärsnittets form: runt, eller rektangulärt för en kanal.
Storleken den formen behöver: en radie för ett runt rör, en bredd och en höjd för en kanal.
Vad det är gjort av, från materialkatalogen.
Ritar en volym runt röret som måste hållas fri, på planen och i 3D. Samma funktion som objekt och primitiver har.
Hur långt volymen står ut från rörets yta. Gråad så länge volymen är av; värdet behålls.
En kommentar, en kopia, en kopiering till urklipp och en radering, och ? i sidhuvudet öppnar den här sidan.

6 Det fria utrymmet är ett avstånd från ytan

Volymen är röret förstorat med det fria utrymmet på varje sida: en kanal på 20 cm med 5 cm fritt utrymme tar 30 cm. Det mäts från rörets utsida, inte från dess mittlinje, vilket den gamla panelen kallade Center Gap och vilket fick ett grovt rör att se ut att ha mindre plats än ett tunt.

Se även

Ritverktyg rymmer verktyget som ritar ett rör, hörn för hörn.
Objektegenskaper för säkerhetsvolymerna hos ett katalogobjekt.
