管道

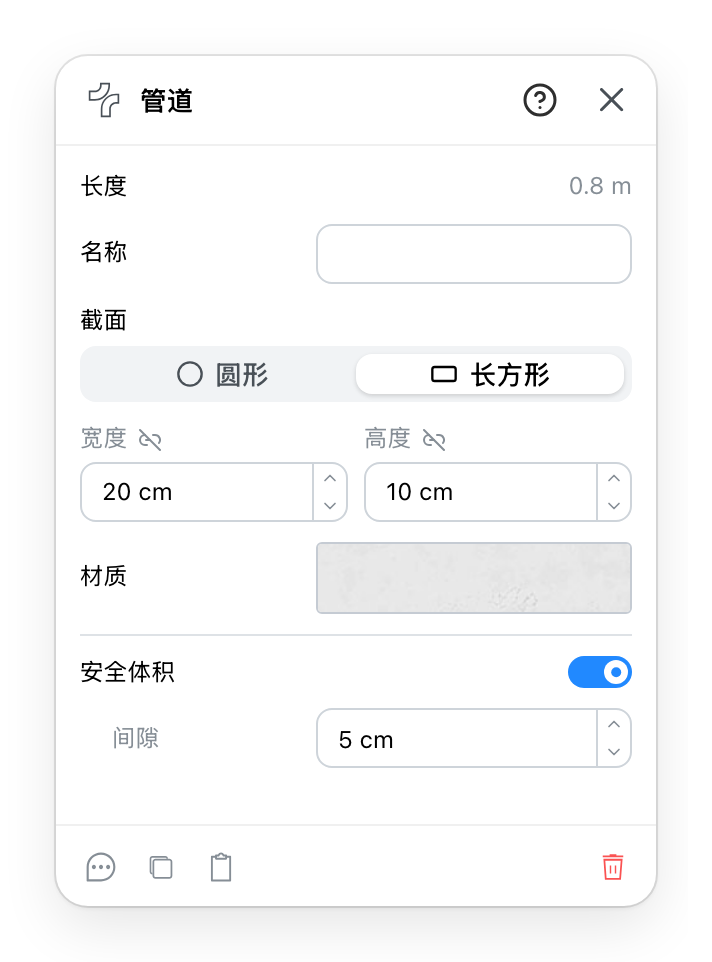

管道是在平面图上由折点连成的线并带有截面：圆管，或矩形风管。面板按思考管道的顺序排列：多长、叫什么、截面、由什么制成，以及周围需要的空间。
用绘图工具的建筑元素中的管道来画：在平面图上点击它的各个拐点，按 Esc 结束。选中它即可打开它的面板。
- 管道的长度，按你画的线测得。只读不填；它是报告打印的数字。
- 管道在项目中列出的名称。
- 截面形状：圆形，或风管的矩形。
- 该形状所需的尺寸：圆管一个半径，风管一个宽度和一个高度。
- 材质，来自材质目录。
- 在管道周围绘制必须保持空置的体积，显示在平面图和 3D 中。与物体和基本体相同的功能。
- 体积离管道表面多远。体积关闭时灰显，数值保留。
- 评论、复制、复制到剪贴板和删除，标题中的 ? 打开本页。
6 间隙是从表面量起的距离
体积就是管道向各侧扩大间隙的结果：20 cm 的风管加 5 cm 间隙占 30 cm。它从管道外表面量起，而非中心线；旧面板称之为 Center Gap，这使粗管看起来比细管的空间更少。
