剖面线
剖面既是你在项目上横向画出的一条线，也是一种观看方式。线决定从哪里切开；视图沿着这条线把建筑剖开，并移除切口前方的一切。

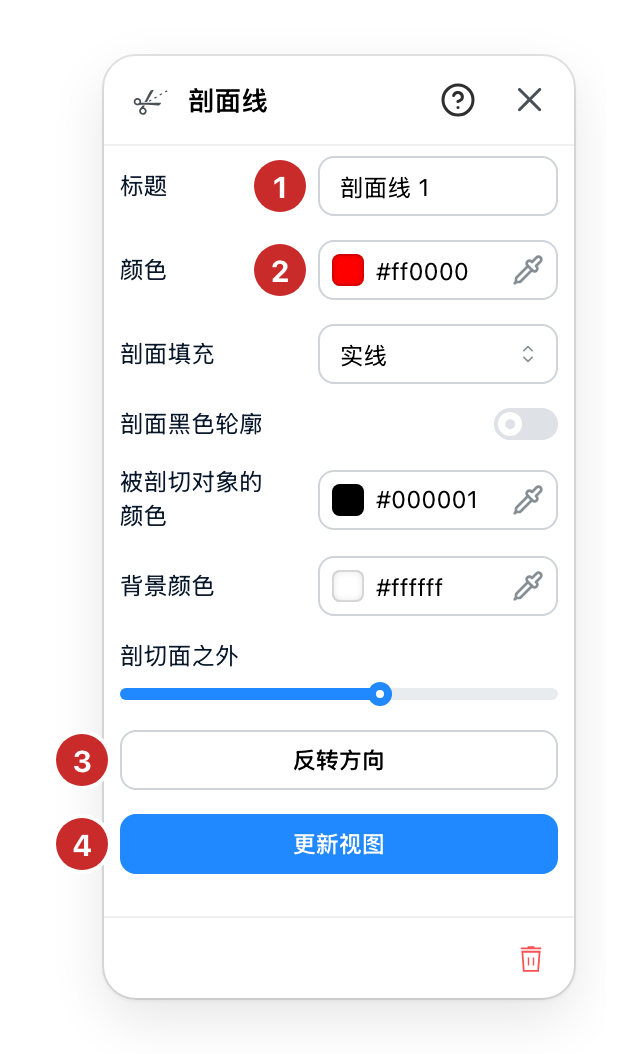

用剖面工具画一条，然后用这个面板为它命名，或者从中观看。
- 标题。 剖面在平面图和它生成的图纸上所用的名称。A-A 和 B-B 是常规做法，在一套打印图纸中分辨两个剖面靠的就是这个名称。
- 颜色。 剖切线的绘制颜色。两个剖面交叉时值得修改，好让平面图说清楚哪条线属于哪张图。
- 反转方向。 剖面朝哪一侧看。一个切口有两个面，这个按钮把它们对调。当视图显示的是你不想保留的那一半时使用它。
- 更新视图。 从这个剖面观看。项目在线的位置被裁切，相机正对切口摆放。只有当你在看别的东西时才会出现，因为它是进入的入口。
一次只能观看一个剖面：打开这个会关闭上一个。回到平面图或 3D 会让整栋建筑复原，切换版本也一样。在透过它观看时翻转或移动这条线，切口和相机会随之移动。
在颜色和按钮之间，有五行决定剖面视图的样子。剖面填充把被切开的墙和楼板填成实心或剖面线。剖面黑色轮廓在切口穿过的部分周围画一道黑边。被剖切对象的颜色是切口穿过的家具和物体的颜色，背景颜色是图后面的颜色。剖切面之外把切口之外的部分淡化到背景中：为0时完全画出，为100时完全消失。
某些站点还会在颜色之后提供样式。它决定被切开的表面用什么填充、后面是什么，只有当你的站点配置了不止一种时才会出现。
面板底部的垃圾桶会删除该剖面。消失的只是这条线，项目不受影响。
