Türen

Eine Tür stammt aus dem Katalog: Öffnen Sie seine Kategorie Türen und setzen Sie eine Tür auf eine Wand. In der Checkliste hat die Zeile Türen und Fenster einsetzen einen Button, Türenkatalog öffnen, der Sie dorthin führt. Die Tür wird dann hier eingestellt. Das Panel öffnet sich, sobald die Tür ausgewählt ist, und jeder Abschnitt beantwortet eine Frage: welche Art, wie groß, wie sie öffnet, wie sie verglast ist, woraus sie besteht.

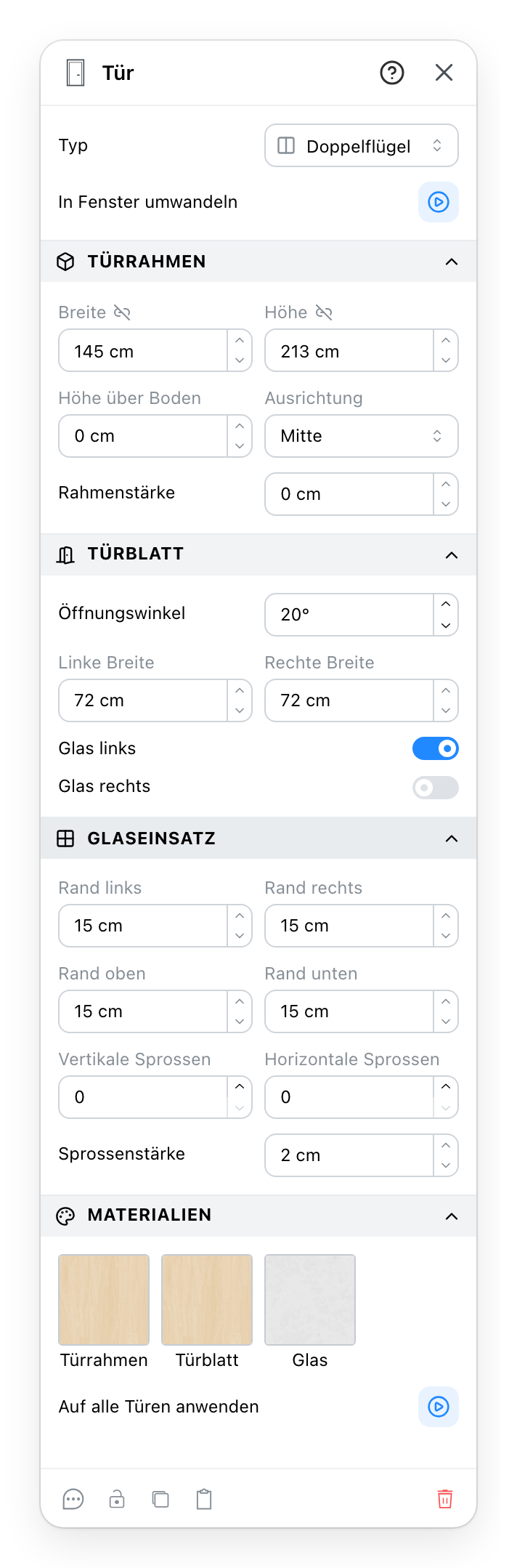

Das Tür-Panel

  1. Welche Art Tür das ist: Drehtür, zweiflügelig, Schiebetür in der Wand oder Schiebetür; Garage öffnet eine zweite Liste mit Sektionaltor, Rolltor und Schwingtor. In Fenster umwandeln fragt zuerst nach, behält dann die Öffnung und ihren Rahmen und gibt ihr die Einstellungen eines Fensters; die eigenen Einstellungen der Tür gehen verloren.
  2. Die Öffnung in der Wand: Breite und Höhe, die Höhe der Schwelle über dem Boden und, bei Dreh- und Garagentüren, die Wandseite, mit der der Rahmen bündig sitzt. Die Rahmenstärke ist die sichtbare Breite des Rahmens um das Türblatt; Schiebetüren in der Wand und Schiebetüren haben keine. Die Sperre hält die Größe, die Höhe und die Ausrichtung fest.
  3. Das Türblatt selbst: wie weit es offen steht, von welcher Seite es sich bei einer Dreh-, Schiebetür in der Wand oder Schiebetür öffnet, und bei einer zweiflügeligen Tür die Breite jeder Hälfte. Ein Blatt unter 50 cm bekommt keinen Griff. Ein Schalter setzt Glas in das Blatt; eine zweiflügelige Tür hat einen pro Blatt.
  4. Das Glas, als Ränder von den Kanten des Blatts aus, sodass jedes Blatt seine eigene Scheibe berechnet. Sprossen teilen sie; die Anzahl gilt für die größte Scheibe, die anderen folgen mit etwa gleich großen Feldern.
  5. Ein Material pro Teil: Rahmen, Türblatt und Glas, wenn vorhanden. Auf alle Türen anwenden überträgt diese drei auf jede Tür dieser Ebene.
  6. Jedes Eigenschaften-Panel endet mit Kommentar, Sperre, Duplizieren, Kopieren und Löschen, und das ? in seiner Kopfzeile öffnet diese Seite.

1 Welche Abschnitte Sie bekommen

Das Panel zeigt nur, was die Art verwenden kann. Eine Schiebetür hat keinen Öffnungswinkel, sondern einen Öffnungsgrad, einen Prozentwert, wie weit sie aufgezogen ist. Ein Garagentor hat ebenfalls einen Grad, und ein Sektionaltor bekommt sein Glas pro Paneel. Das Rolltor ist die einzige Art ganz ohne Glas.

2 Die Höhe kann negativ sein

Eine Tür steht normalerweise auf dem Boden, ihre Höhe ist also null. Ein negativer Wert senkt die Öffnung in das Geschoss darunter, so wird eine Öffnung durch eine Decke geschnitten.

4 Glas nach Rändern, nicht nach Größe

Das Glas bekommt keine Größe. Es bekommt vier Abstände von den Kanten des Blatts, und jedes Blatt hält seine Scheibe darin. Deshalb zeigt eine zweiflügelige Tür mit ungleich breiten Blättern bei denselben Einstellungen zwei verschieden breite Scheiben, und deshalb kann ein schmales Blatt ohne Sprosse bleiben, wo das breite zwei hat.

Siehe auch

  • Zeichenwerkzeuge: dort wird eine Wand gezeichnet, bevor eine Tür hineinkommt.
  • Materialien: der Katalog, den die drei Materialkacheln öffnen.
  • Kommentare für eine Notiz an dieser Tür.
