Verkehrswege
Ein Verkehrsweg ist eine Route durch den Raum: der Weg, den ein Wagen vom Lager zur Werkbank nimmt, der Weg eines Menschen von der Tür zu seinem Platz. Sie zu zeichnen ist die Art herauszufinden, dass zwei Wege sich dort kreuzen, wo sie es nicht sollten, oder dass ein Flur drei Aufgaben gleichzeitig erfüllt.
Einen zeichnen

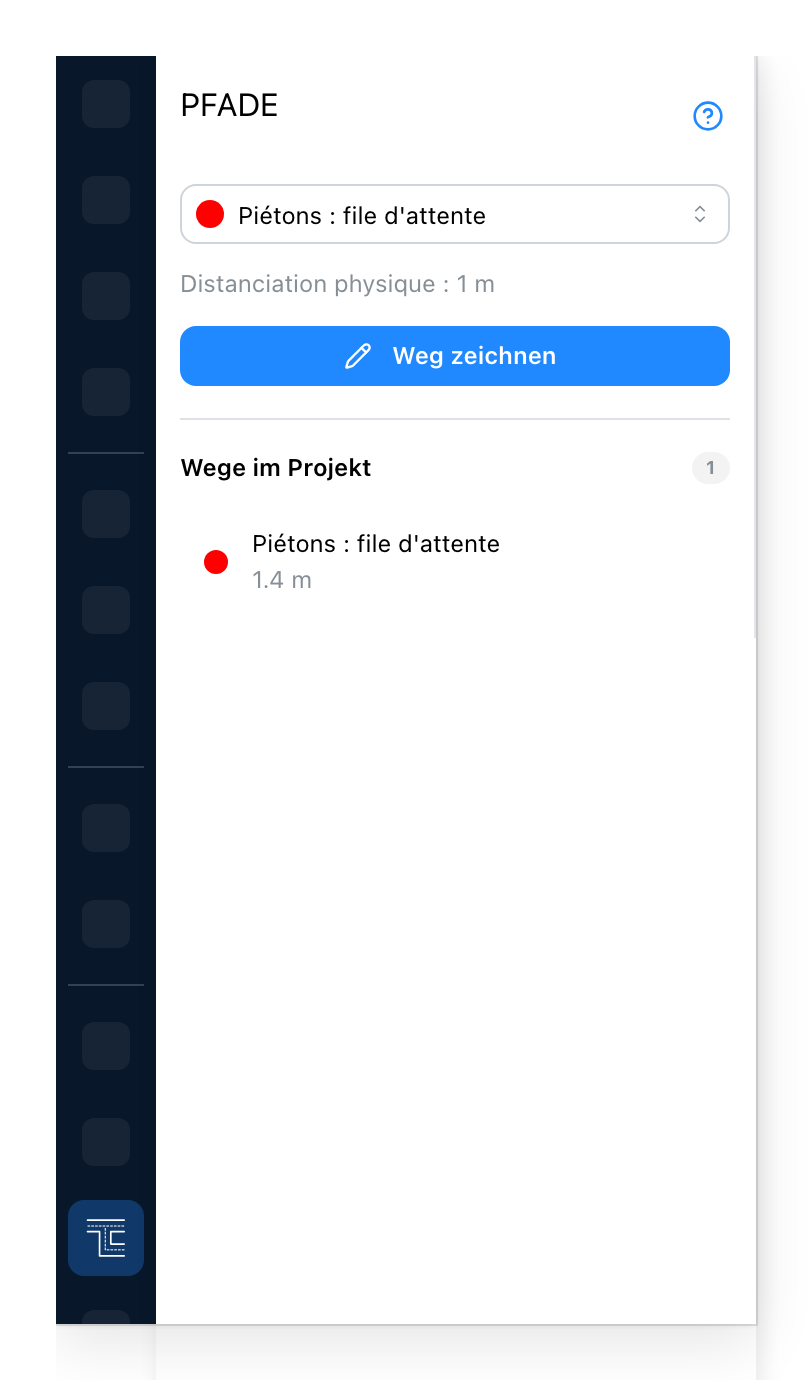

Öffnen Sie den Tab Verkehrswege in der Schiene.
- Die Art Verkehr, die der nächste Weg tragen wird. Sie wird vor dem Zeichnen gewählt und bestimmt Farbe und Standardbreite. Hat die Art eines, ist das Muster darunter die Textur, die der Plan entlang des Weges legt; ihre Beschreibung folgt.
- Verkehrsweg zeichnen startet das Zeichnen. Klicken Sie den Plan entlang von einem Ende
zum anderen, Ecke für Ecke, und beenden Sie mit
Esc. - Jeder Weg, den das Projekt schon hat, mit seiner Länge, und bei einem Gebäude mit mehreren Ebenen mit seiner Ebene. Klicken Sie eine Zeile an, um den Weg auszuwählen und die Ansicht dorthin zu führen.
Ein Weg wird als Linie gezeichnet und trägt eine Breite: was Sie bekommen, ist ein Band auf dem Plan und kein Faden. Dieses Band ist der Punkt: es zeigt, ob der Weg wirklich passt.

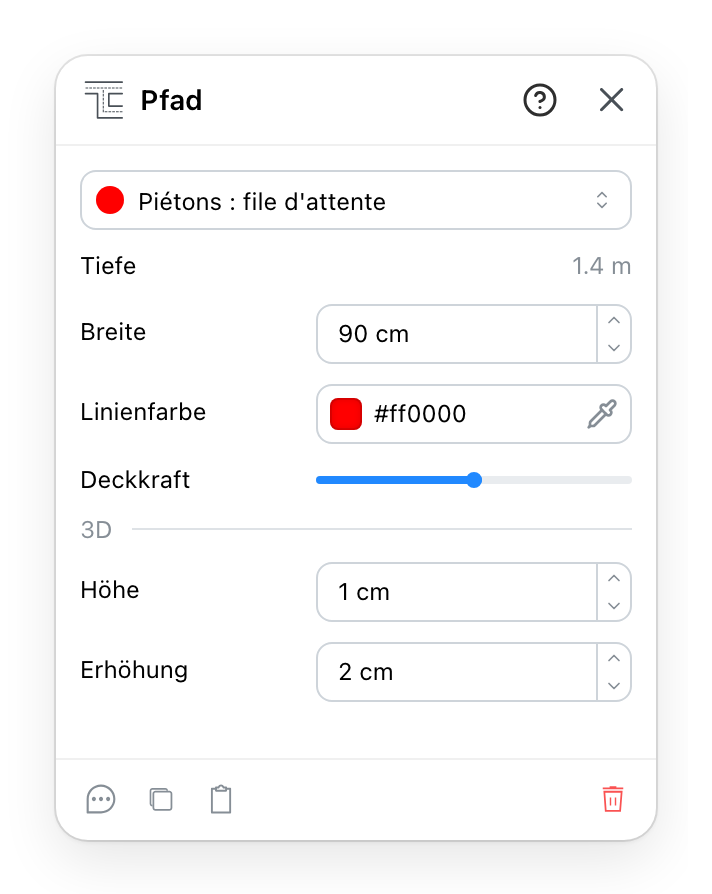

Einen einstellen
- Welche Art Verkehr diese Route trägt. Eine andere Art zu wählen gibt der Route Breite, Farbe, Deckkraft und Höhe dieser Art.
- Aus dem Gezeichneten gemessen, nicht getippt. Die schnellste Kontrolle, dass eine Route so lang und so verwinkelt ist, wie Sie annahmen.
- Wie breit der Verkehr ist. Das ist die Einstellung, auf die es ankommt: Sie bestimmt, ob die Route tatsächlich zwischen zwei Maschinen passt. Weicht die Breite von der ihrer Art ab, setzt ein Button daneben die Standardbreite wieder ein.
- Wie er gezeichnet wird: die Linienfarbe und die Deckkraft. Ein Verkehrsweg liegt über dem Plan, statt in ihn gebaut zu sein, also lohnt es sich meist, ihn durchscheinend zu lassen.
- Nur von der 3D-Ansicht verwendet: wie hoch das Band ist und wie hoch über dem Boden es sitzt.
Ecken lassen sich nachträglich hinzufügen und verschieben, sodass eine grob gezogene Route nachgezogen werden kann, sobald sich das Umfeld gesetzt hat.
