Prozesse
Ein Prozess ist eine Arbeitsfolge, auf den Plan gezeichnet: die Orte, an denen etwas geschieht, und die Wege dazwischen. Ihn zu zeichnen ist das, was aus einem Grundriss statt einer Sammlung von Räumen eine These darüber macht, wie die Arbeit tatsächlich hindurchfließt.
Er ist der Kopf einer kleinen Familie. Ein Prozess besteht aus Schritten und Pfeilen; die Wege, die Menschen und Güter nehmen, sind Verkehrswege; die Flächen, auf denen die Arbeit stattfindet, sind Zonen; und der Platz, den jeder um sich braucht, ist ein Personenabstand.

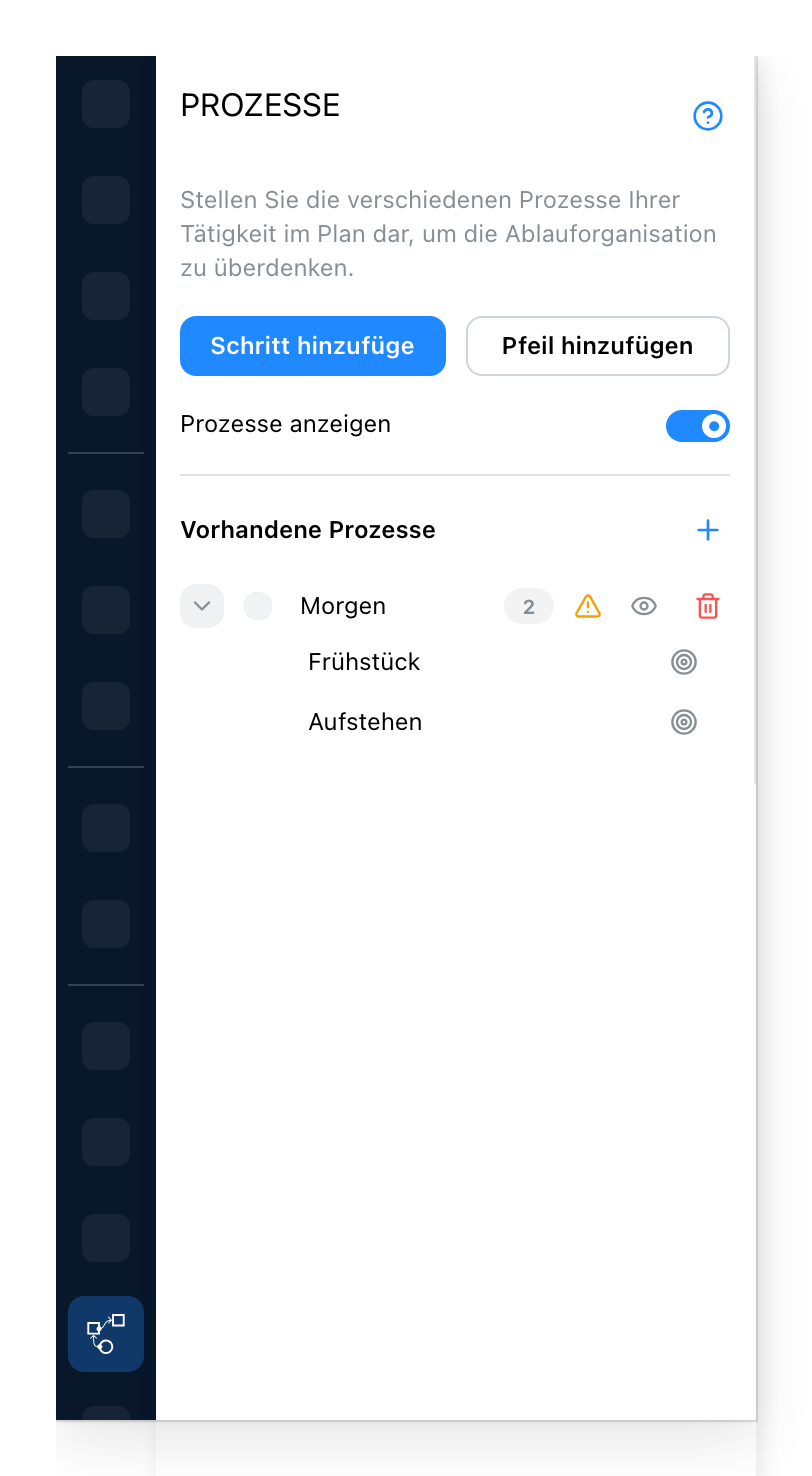

Die Kachel Prozesspanel der Schiene öffnet diesen Tab. Solange er offen ist, antworten nur Schritte und Pfeile auf einen Klick im Plan.
- Diese beiden zeichnen auf den Plan. Ein Schritt ist ein Ort, an dem gearbeitet wird; ein Pfeil ist der Weg von einem zum nächsten.
- Blendet alle Prozesse auf einmal aus, ohne etwas zu löschen, damit der Plan wieder als Plan lesbar wird.
- Fügt einen Prozess hinzu und setzt seinen Namen sofort in den Bearbeitungsmodus, mit seiner Farbe, denn ein Prozess ohne Namen nützt niemandem. Zwei Prozesse können nicht denselben Namen tragen.
- Eine Zeile pro Prozess: seine Farbe auf dem Plan, wie viele Schritte er auf allen Ebenen enthält, ein Auge, das ihn allein von der Zeichnung nimmt, und eine Tonne, die ihn nach einer Bestätigung löscht. Klicken Sie auf den Namen oder die Farbe, um sie zu ändern; der Pfeil listet seine Schritte auf, Ebene für Ebene, und ein Schritt in dieser Liste führt Sie auf dem Plan dorthin. Das Dreieck daneben heißt, dass kein Schritt des Prozesses ein Anfang ist.
Was das Dreieck sagt
Ein Prozess braucht einen Schritt, der als sein Anfang markiert ist. Ohne ihn sind alle Schritte gezeichnet und keiner ist der erste, also lässt sich nichts verfolgen und nichts berichten. Öffnen Sie den ersten Schritt des Prozesses und setzen Sie seine Form auf Start, und das Dreieck verschwindet. Ein Schritt mitten in einer Kette kann kein Anfang sein.
Ein Prozess, alle Ebenen
Ein Prozess ist nicht an die Ebene gebunden, auf der Sie ihn gezeichnet haben. Umbenennen, umfärben, ausblenden oder löschen erreicht alle Ebenen der Version auf einmal, die Pfeile eingeschlossen. Das ist gewollt: Arbeit, die zwei Geschosse durchquert, ist immer noch ein Prozess.
Siehe auch
- Schritte und Pfeile ist der Ort, an dem jedes Stück eines Prozesses eingestellt wird.
- Zonen sind die Flächen, die ein Prozess durchläuft.
