Zonen

Eine Zone ist eine Fläche des Plans, der ein Zweck gegeben wurde: Montage, Lager, Empfang, ein Bereich, der frei bleiben soll. Sie wird als Umriss gezeichnet, kennt ihre eigene Fläche und kann mit den anderen Zonen verbunden werden, neben denen sie stehen oder von denen sie fern sein soll.

Eine zeichnen

Öffnen Sie den Tab Zonenaktivität in der Schiene.

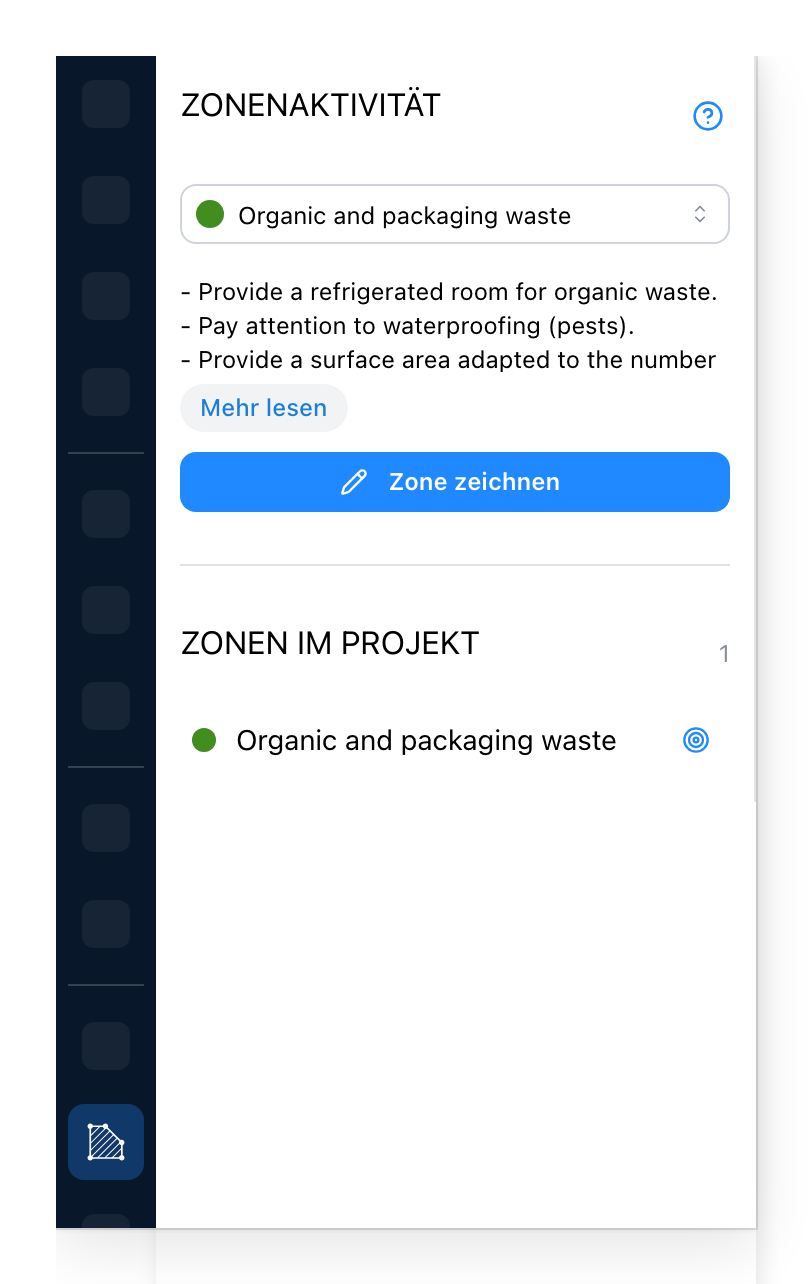

Der Zonen-Tab

  1. Die Art der Zone, die gleich gezeichnet wird. Darunter ein paar Zeilen dazu, was die Art braucht; Mehr lesen klappt den Rest auf. Auf einer Site, die ihren Arten ein Foto gibt, steht das Foto über diesen Zeilen: Aus einer Liste von Namen wählt man schwer; aus einem Bild der Sache nicht.
  2. Zone zeichnen startet den Umriss. Klicken Sie die Ecken auf dem Plan und schließen Sie ihn auf sich selbst.
  3. Jede Zone, die das Projekt schon hat, mit ihrer Farbe. Klicken Sie eine Zeile oder das Ziel daneben an, um die Zone auszuwählen und die Ansicht dorthin zu führen.

Eine einstellen

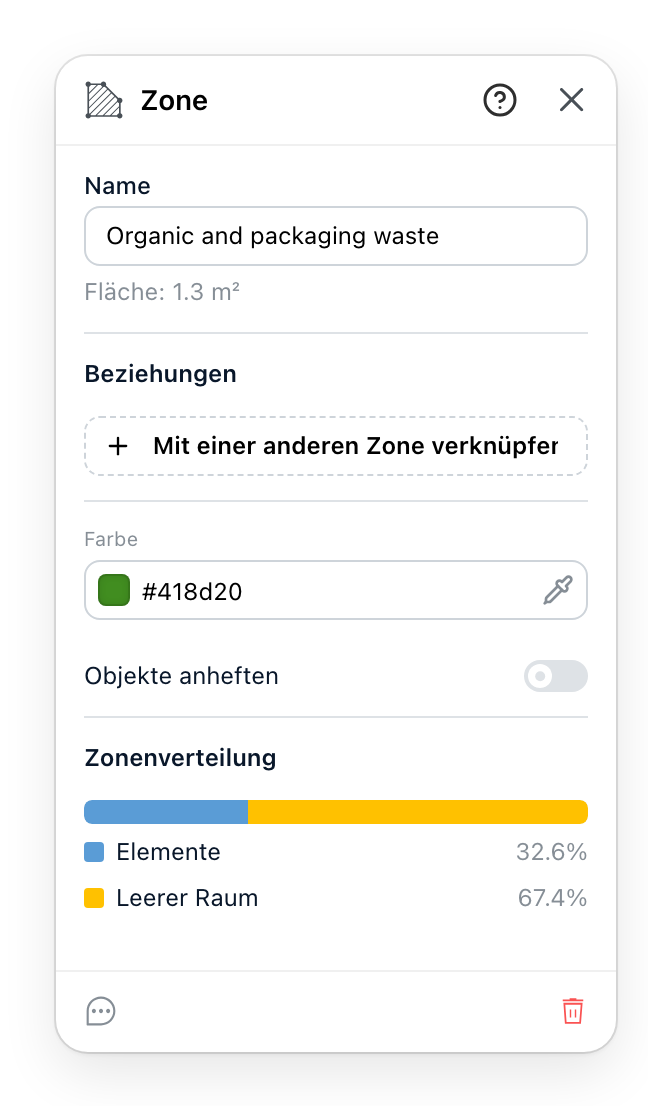

Das Zonen-Panel

  1. Der Name, darunter die aus dem gezeichneten Umriss errechnete Fläche. Die Fläche wird gelesen, nie getippt.
  2. Neben welchen anderen Zonen diese stehen soll, oder von welchen sie fern gehalten wird. Beginnen Sie eine Verbindung mit der Schaltfläche, klicken Sie dann die andere Zone im Plan an; halten Sie beim Klicken Cmd oder Strg gedrückt, um stattdessen Abstand zu verlangen. Das Symbol in einer Zeile schaltet eine Verbindung zwischen nah und fern um, und das Menü der Zeile enthält ihre Notizen und ihr Entfernen. Die Verbindungen sind es, die aus der Menge der Zonen ein Diagramm statt einer Liste machen.
  3. Die Farbe, die sie auf dem Plan annimmt, und ob die Objekte, die in ihr stehen, angehängt sind: Angehängte Objekte bewegen sich mit der Zone, wenn die Zone bewegt wird.
  4. Wofür der Boden dieser Zone aufgeht: wie viel die Objekte, ihre Sicherheitsvolumen und die Wege durch sie nehmen, und wie viel bleibt. Die Zahl, über die man einen Grundriss streitet.

Die Aufteilung ist die Antwort

Der letzte Abschnitt ist der Grund, Zonen überhaupt zu zeichnen. Eine Zone, die die Hälfte ihres Bodens für Verkehrswege ausgibt, ist eine Zone mit einem Verkehrsproblem, und das Panel sagt es in einer Zahl, statt es dem Auge zu überlassen.

Jedes Objekt auf der Ebene der Zone wird gezählt, angehängt oder nicht, für den Teil von ihm, der im Umriss steht. Sicherheitsvolumen werden getrennt von ihren Objekten gezählt, ein Volumen, das über seinem eigenen Objekt liegt, wird also doppelt gezählt, und der leer bleibende Anteil schrumpft um ebenso viel.

Verbotene Bereiche

Zonierung, am Ende der Zeichenwerkzeuge, zeichnet eine andere Art Zone: eine Fläche, auf der nichts stehen darf. Sie wird auf dieselbe Weise gezeichnet, Ecke für Ecke. Auf einer Site, deren Katalog eine Warnzone anbietet, zeichnet dieser Eintrag dieselbe Art Fläche, in Ihrer Sprache benannt.

Ihr Panel heißt Verbotener Bereich. Es sagt, dass keine Objekte darin erlaubt sind, enthält den Namen und die Farbe und listet unter Objekte darin jedes Objekt auf, das in der Fläche steht, sodass man liest, was die Regel verletzt, statt es zu suchen. Es hat keine Verbindungen und keine Aufteilung.

Siehe auch

  • Verkehrswege sind das, was die Aufteilung misst.
  • Flächenberechnung misst Räume gegen eine Baunorm, was eine andere Frage ist als das, was eine Zone misst.
