Treppen

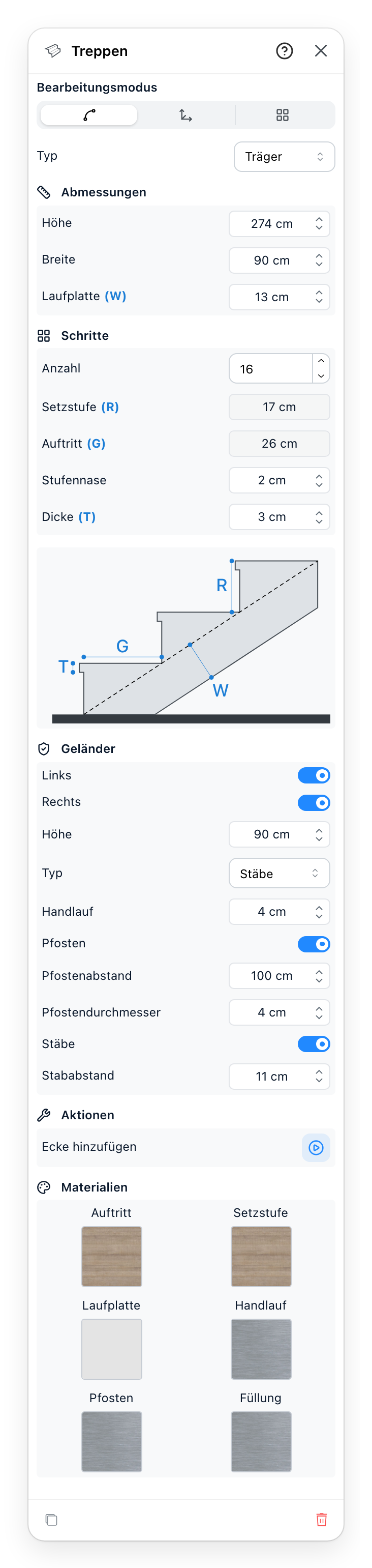

Eine Treppe wird wie jedes andere Element gezeichnet und danach hier richtig gestellt. Die Maße hängen zusammen: ändern Sie eines, und das Panel rechnet den Rest aus.
Das Werkzeug Treppen steht in den Zeichenwerkzeugen neben Treppenhaus / Deckenaussparung, und ein Tarif bietet beide zusammen an: Ein Tarif ohne Treppen und Deckenaussparungen hat keines von beiden.
- Was ein Ziehen im Plan bewirkt: die mittlere Lauflinie bearbeiten, den linken und den rechten Rand anpassen oder eine Stufe nach der anderen anpassen.
- Wie der Lauf von unten aufgebaut ist: schwebend, auf einem Balken oder bis zum Boden gefüllt. Das ändert das Aussehen der Treppe von unten.
- Die Höhe geht von Boden zu Boden und entspricht normalerweise der der Ebene, damit der Lauf dort ankommt, wo die Decke darüber ankommt. Die Breite ist die Breite des Laufs. Die Laufplatte, die Dicke der Platte, die die Stufen trägt, wird nur bei einem Lauf auf einem Balken angeboten.
- Die Stufenzahl ist der Wert, den Sie setzen, und sie lässt sich nur eintippen, während die Lauflinie bearbeitet wird. Steigung und Auftritt ergeben sich daraus und aus der Höhe, sie werden also gelesen, nicht getippt; der Auftritt ist die schmalste Stufe des Laufs. Der Vorsprung ist der Überstand einer Stufe über die darunterliegende, und die Dicke ist die Dicke einer Stufe.
- Auf welches Maß jeder Buchstabe oben verweist. Steigung und Auftritt sind das Paar, das entscheidet, ob eine Treppe bequem zu gehen ist, und ihre Felder und die Buchstaben in der Zeichnung sind entsprechend gefärbt: rot bei einer Steigung außerhalb von 14 bis 20 cm oder einem Auftritt unter 22 cm, orange bei einer Steigung außerhalb von 16 bis 18 cm oder einem Auftritt unter 25 cm.
- Pro Seite eingeschaltet, damit ein Lauf an einer Wand ein Geländer trägt und nicht zwei. Ist eine Seite eingeschaltet, erscheinen darunter dieselben Teile, die ein Geländer hat.
- Setzt einen Punkt in die Lauflinie, wodurch aus einem geraden Lauf ein L wird. Er erscheint nur im 2D-Plan und nur, während die Lauflinie bearbeitet wird.
- Eines je Teil: Auftritte, Setzstufen, die Platte darunter und jedes Teil des Geländers.
- Jedes Eigenschaftenpanel endet mit einem Duplikat und einem Löschen, und das
?in seinem Kopf öffnet diese Seite.
Siehe auch
- Zeichenwerkzeuge setzen den Lauf, bevor Sie ihn anpassen.
- Geländer ist derselbe Satz Teile, entlang einer eigenen Linie.
- Ebenen legen die Höhe fest, die der Lauf überwinden muss.
