Gerade Treppen

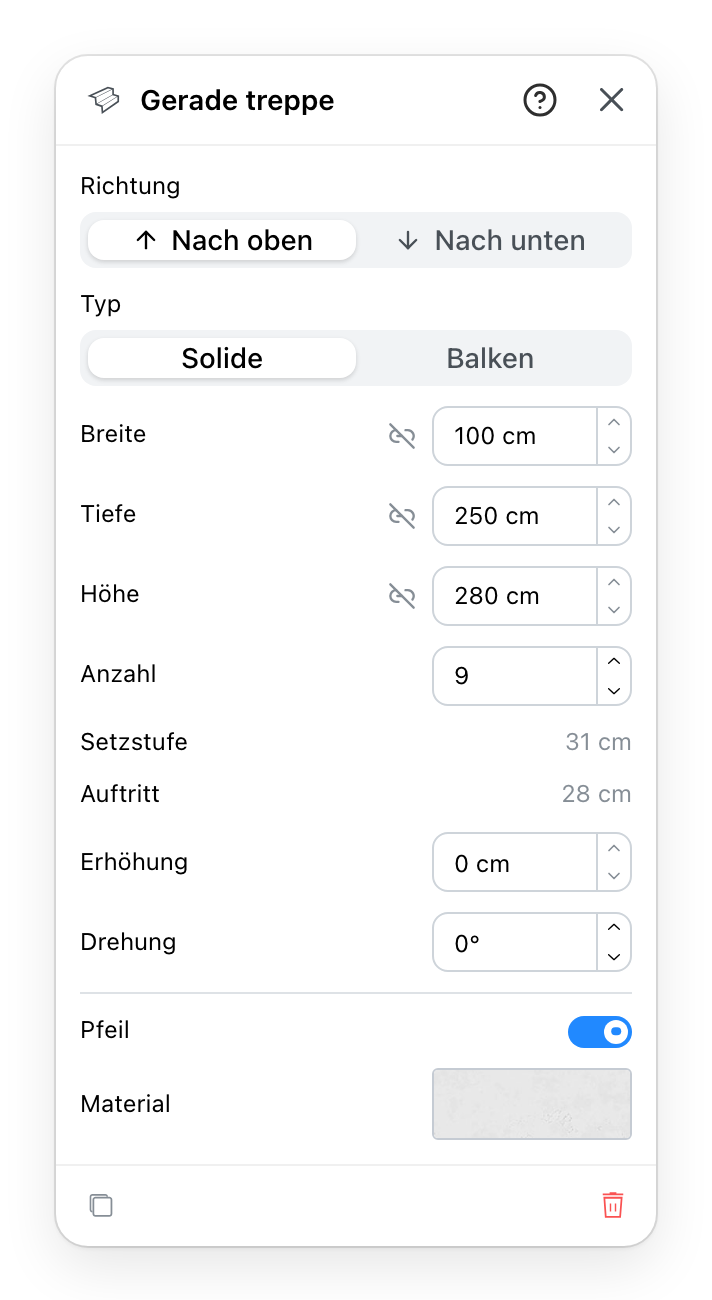

Gerade Treppen stammen aus Projekten, die aus Space Designer 3 importiert wurden. Sie sind eine einfachere Art als die heute gezeichneten Treppen: ein Quader, in gleiche Stufen geschnitten. Nichts im Editor zeichnet sie, aber alles an ihnen lässt sich hier ändern. Treppen, die im Tab Zeichenwerkzeuge gezeichnet werden, öffnen stattdessen das Treppenpanel.
- In welche Richtung der Lauf von dieser Ebene aus geht. Nach oben schneidet er ein Loch in die Decke hier und in den Boden der Ebene darüber. Nach unten hängt er unter dieser Ebene und schneidet diesen Boden und die Decke darunter. Dafür muss keine Deckenaussparung gezeichnet werden.
- Ein massiver Block bis zum Boden, oder Stufen auf einem Balken. Der Unterschied zeigt sich in 3D; der Plan zeichnet beide gleich.
- Der Quader, den der Lauf füllt: wie breit er ist, wie weit er läuft und wie hoch er steigt. Eine Verknüpfung bindet ein Maß an die anderen verknüpften, sodass sie sich im Verhältnis ändern.
- Die Anzahl der Stufen, in die der Quader geschnitten wird, bis zu 80. Alles darunter ergibt sich daraus.
- Aus der Anzahl und dem Quader errechnet: die Höhe einer Stufe und die Tiefe eines Auftritts. Auf dem Bild ergeben neun Stufen auf 280 cm 31 cm pro Stufe, was zu steil zum Steigen ist. Mehr Stufen senken den Wert.
- Hebt den Lauf vom Boden ab und dreht ihn im Plan.
- Die Lauflinie im Plan, die zum oberen Ende des Laufs zeigt. In 3D wird sie nicht gezeichnet.
- Ein Material für den ganzen Lauf. Der Plan übernimmt auch seine Farbe.
- Ein Duplizieren und ein Löschen, und das
?in der Kopfzeile öffnet diese Seite.
Gerade Treppen oder Treppen
Ein gerader Lauf hat kein Podest, kein Geländer und keine Wendung. Für eines davon zeichnen Sie den Lauf mit dem Werkzeug Treppen im Tab Zeichenwerkzeuge neu und löschen dann diesen.
