Cheminements
Un cheminement est un trajet à travers l'espace : le chemin d'un chariot du magasin à l'établi, celui d'une personne de la porte à son poste. Les dessiner, c'est découvrir que deux trajets se croisent là où ils ne devraient pas, ou qu'un couloir fait trois métiers à la fois.
En dessiner un

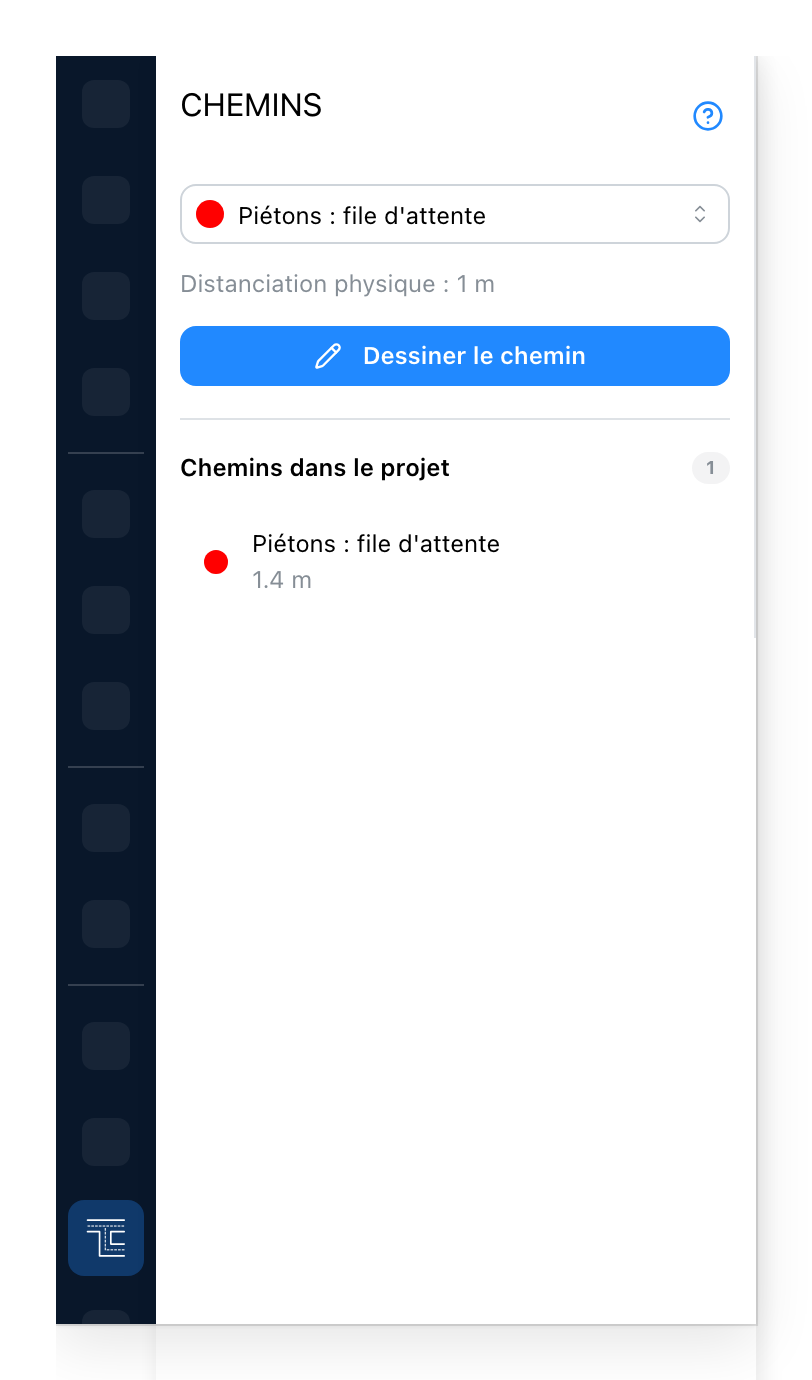

Ouvrez l'onglet Chemins depuis le rail.
- Le type de circulation que portera le prochain trajet. Il se choisit avant de dessiner, et il décide de la couleur et de la largeur par défaut. Quand le type en a un, l'échantillon en dessous est la texture que le plan pose le long du trajet ; sa description suit.
- Dessiner le chemin lance le tracé. Cliquez le long du plan d'un bout à l'autre, sommet
par sommet, et appuyez sur
Échappour terminer. - Tous les trajets que le projet possède déjà, avec leur longueur, et leur étage sur un bâtiment qui en a plusieurs. Cliquez une ligne pour sélectionner le trajet et y emmener la vue.
Un trajet est dessiné comme une ligne et porte une largeur : ce que vous obtenez est une bande sur le plan plutôt qu'un fil. Cette bande est le point : c'est elle qui montre si le trajet passe.

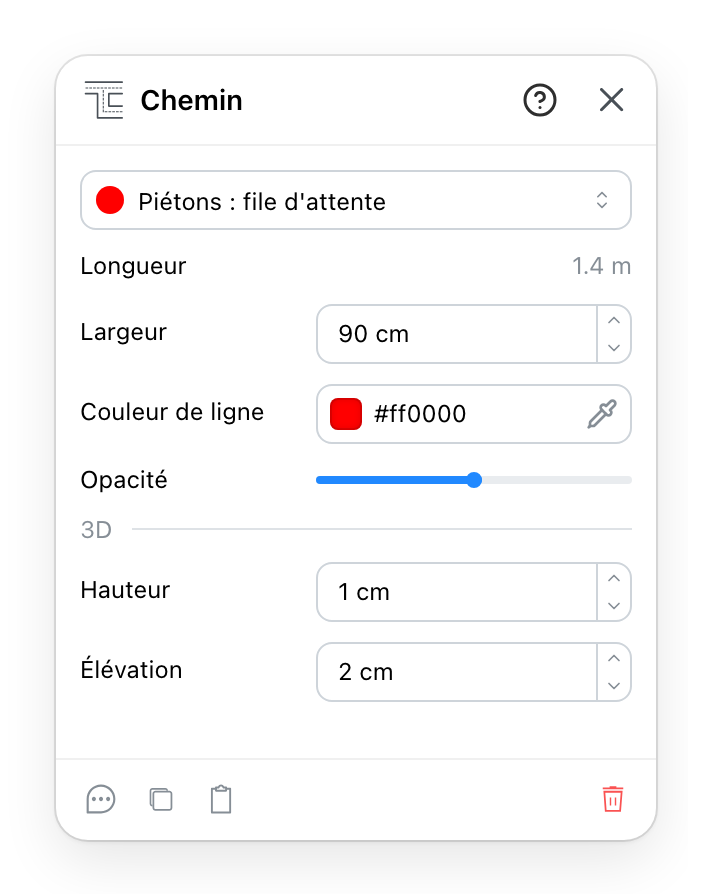

En régler un
- Quel type de circulation emprunte ce trajet. Choisir un autre type donne au trajet la largeur, la couleur, l'opacité et l'élévation de ce type.
- Mesuré depuis ce que vous avez dessiné, pas tapé. Le moyen le plus rapide de vérifier qu'un trajet fait bien la longueur, et les détours, que vous supposiez.
- La largeur de la circulation. C'est le réglage qui compte : c'est lui qui décide si le trajet passe réellement entre deux machines. Dès que la largeur s'écarte de celle de son type, un bouton à côté remet la largeur standard.
- Comment il est dessiné : la couleur de ligne et l'opacité. Un cheminement est posé sur le plan plutôt que construit dedans, donc il vaut généralement mieux le garder translucide.
- Pour la vue 3D seulement : la hauteur de la bande, et son élévation au-dessus du sol.
Les sommets peuvent être ajoutés et déplacés après coup, de sorte qu'un trajet tracé grossièrement se resserre une fois que l'aménagement autour s'est stabilisé.
