Zones

Une zone est une surface du plan à laquelle on donne un usage : assemblage, stockage, accueil, un espace à garder libre. Elle se dessine comme un contour, elle connaît sa propre surface, et elle peut être reliée aux autres zones dont elle doit être proche, ou éloignée.

En dessiner une

Ouvrez l'onglet Activité de zone depuis le rail.

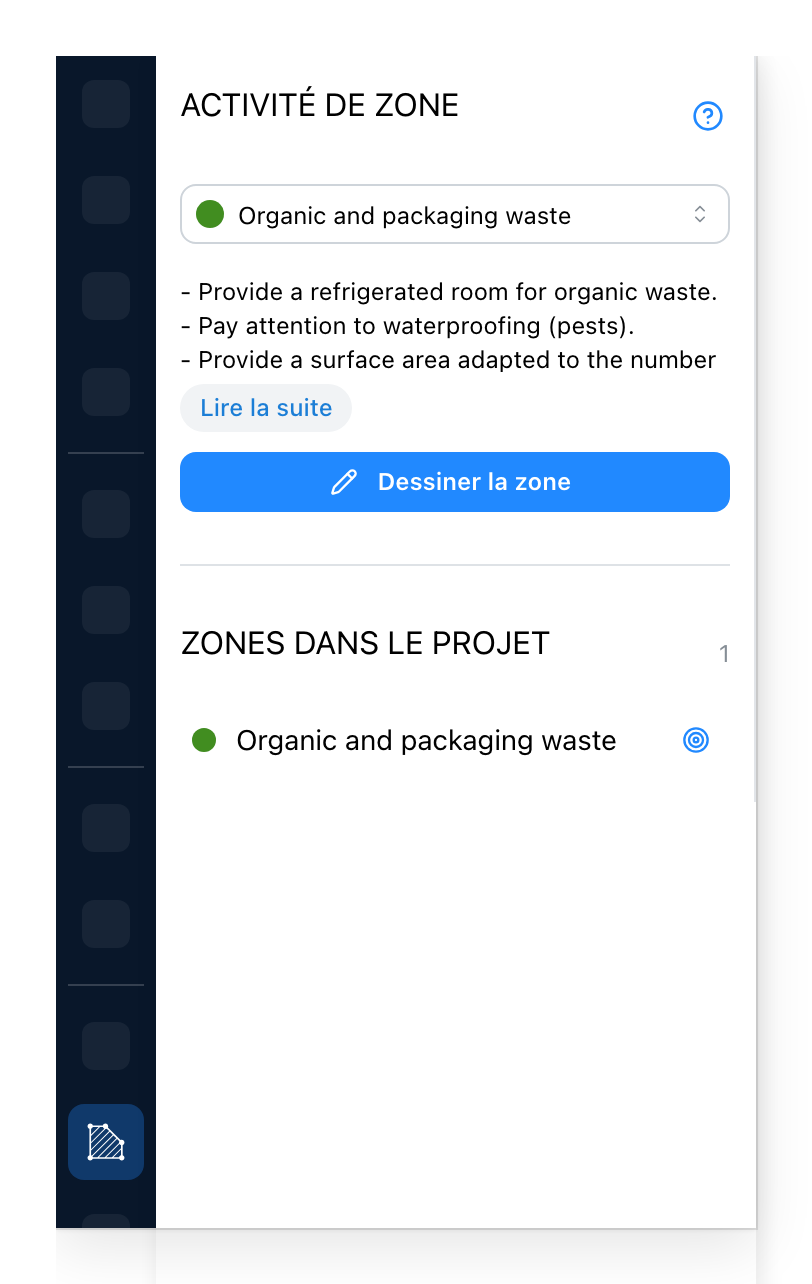

L'onglet Zones

  1. Le type de zone sur le point d'être dessinée. En dessous, quelques lignes sur ce que ce type demande ; Lire la suite déplie le reste. Sur un site qui donne une photographie à ses types, elle s'affiche au-dessus de ces lignes : une liste de noms est difficile à choisir, une image de la chose ne l'est pas.
  2. Dessiner la zone lance le contour. Cliquez les sommets sur le plan et refermez-le sur lui-même.
  3. Toutes les zones que le projet possède déjà, avec leur couleur. Cliquez une ligne, ou la cible à côté, pour sélectionner la zone et y emmener la vue.

En régler une

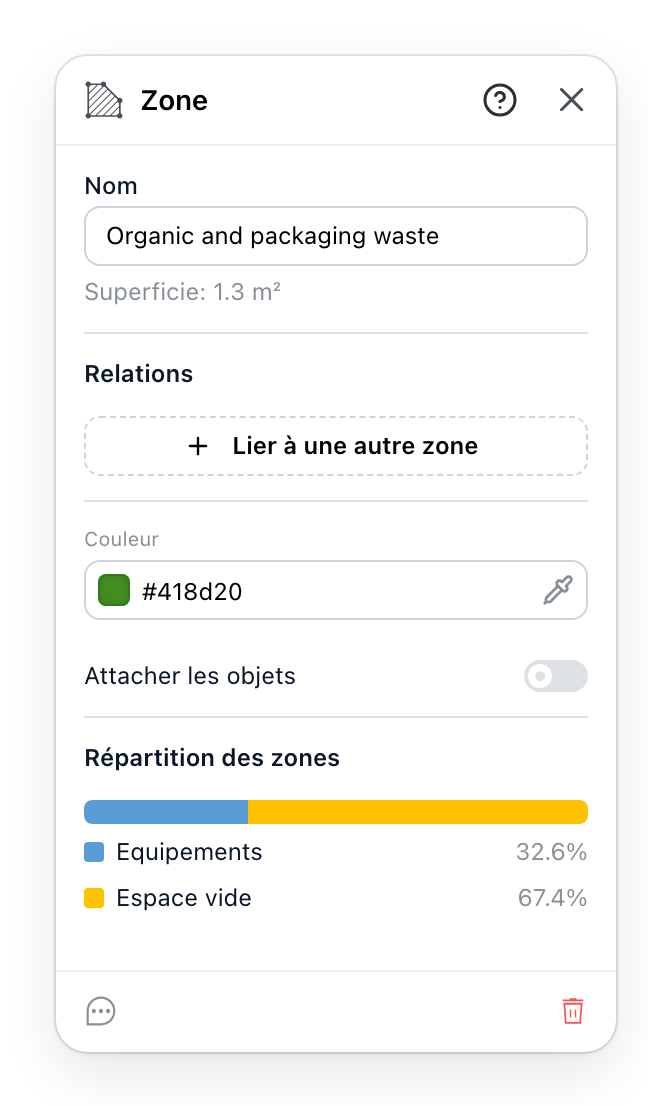

Le panneau de zone

  1. Le nom, et en dessous la surface calculée depuis le contour que vous avez tracé. La surface est lue, jamais tapée.
  2. De quelles autres zones celle-ci doit être proche, ou éloignée. Lancez un lien avec le bouton, puis cliquez l'autre zone sur le plan ; maintenez Cmd ou Ctrl en cliquant pour demander l'éloignement. L'icône d'une ligne fait passer le lien de proche à éloigné, et le menu de la ligne contient ses notes et sa suppression. Ce sont les liens qui font de l'ensemble des zones un schéma plutôt qu'une liste.
  3. La couleur qu'elle prend sur le plan, et si les objets posés dedans y sont attachés : les objets attachés suivent la zone quand elle est déplacée.
  4. À quoi le sol de cette zone est consacré : ce que prennent les objets, leurs volumes de sécurité et les trajets qui la traversent, et ce qui reste. Le chiffre autour duquel on discute un aménagement.

La répartition est la réponse

La dernière section est la raison de dessiner des zones. Une zone qui consacre la moitié de son sol aux Cheminements est une zone qui a un problème de circulation, et le panneau le dit par un nombre au lieu de le laisser à l'œil.

Tous les objets du niveau de la zone sont comptés, attachés ou non, pour la part qui se tient dans le contour. Les volumes de sécurité sont comptés à part de leurs objets : un volume posé sur son propre objet est compté deux fois, et la part restée libre diminue d'autant.

Zones interdites

Zone, à la fin des Outils de dessin, trace une autre sorte de zone : une surface où rien ne doit se trouver. Elle se dessine de la même façon, sommet par sommet. Sur un site dont le catalogue propose une zone d'avertissement, cet article trace la même sorte de surface, nommée dans votre langue.

Son panneau s'intitule Zone interdite. Il rappelle qu'aucun objet n'est autorisé dans la zone, garde le nom et la couleur, et liste sous Objets à l'intérieur chaque objet qui s'y trouve : ce qui enfreint la règle se lit au lieu de se chercher. Elle n'a ni liens ni répartition.
