Calcul des surfaces

Space Designer mesure ce que vous avez dessiné selon la norme que vous choisissez, et peut le mesurer selon quatre normes à la fois. C'est tout l'intérêt du panneau : le même projet a une surface selon une norme nationale et une autre selon les règles propres à un client, et les deux sont justes.

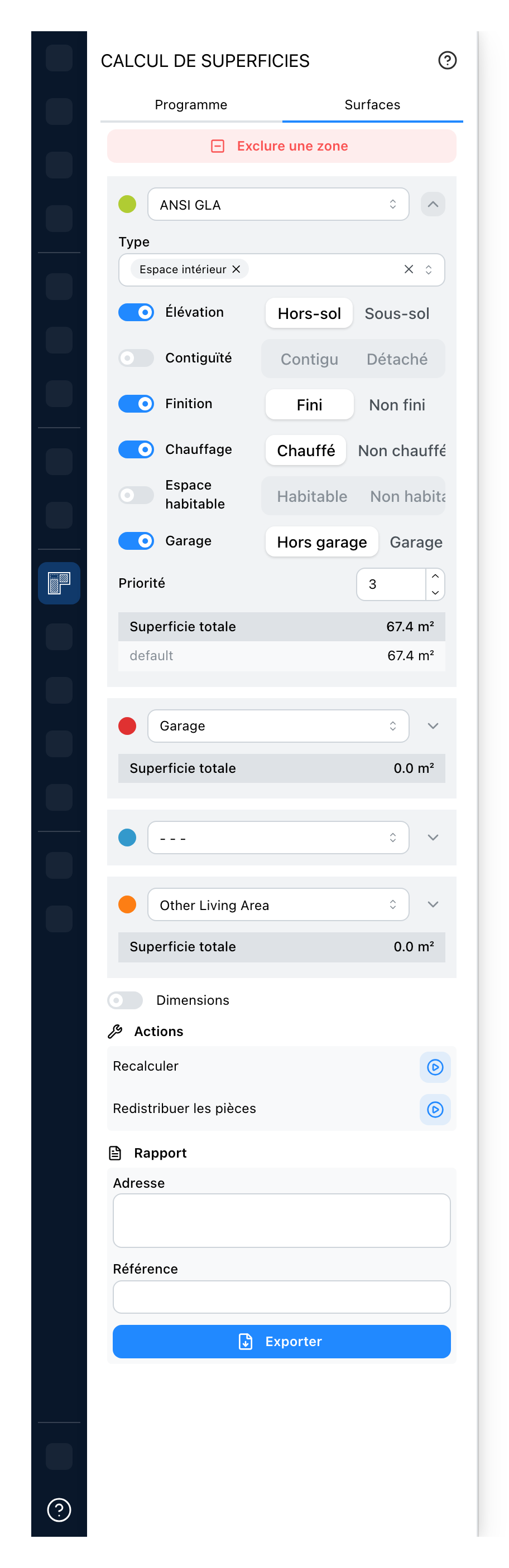

Le panneau Surfaces, avec une norme ouverte

  1. Programme, c'est ce que le projet est censé contenir, pièce par pièce. Surfaces, c'est ce qu'il contient réellement, mesuré sur ce que vous avez dessiné.
  2. Retire une surface de tous les totaux d'un coup : un vide, une gaine, un espace qui n'est à personne.
  3. La norme mesurée, et la couleur qu'elle prend sur le plan. Cette couleur est ce qui vous dit quelle règle a pris une surface. La flèche replie les règles.
  4. Les types de pièces que cette norme compte. Tout le reste est mesuré par un autre emplacement, ou par aucun. Laissé vide, l'emplacement ne compte rien.
  5. Chaque interrupteur active un test, et la paire à côté dit quel côté compte : une pièce au-dessus du sol ou en dessous, contiguë ou détachée, finie ou non, chauffée ou non, habitable ou non, garage ou non. Un test laissé éteint signifie que la norme ne tranche pas. Espace habitable veut dire fini et chauffé : l'activer libère les tests Finition et Chauffage, et activer l'un d'eux libère Espace habitable.
  6. Laquelle de deux normes prend un mur qu'elles partagent. Elle arrive réglée sur la valeur de la norme elle-même et n'a besoin d'être touchée que quand deux emplacements se rencontrent le long du même mur.
  7. Le résultat de cette norme, dans les unités du projet : le total, puis chaque niveau, et les surfaces exclues retirées.
  8. Les trois autres emplacements. Quatre normes peuvent être mesurées à la fois, donc un total sous une règle se lit à côté du total sous une autre.
  9. L'interrupteur Dimensions écrit les mesures sur chaque surface du plan.
  10. Recalculer mesure de nouveau le niveau où vous êtes, après un changement que les totaux n'ont pas suivi. Redistribuer les pièces remet les réglages de chaque pièce (type, contiguë, finie, chauffée, garage) d'après son nom, grâce à la bibliothèque de pièces ; une pièce dont le nom n'est pas reconnu reste telle quelle. Les deux demandent une confirmation.
  11. Le rapport en PDF. L'adresse et la référence saisies ici sont imprimées sur sa couverture.

Chaque emplacement prend toutes les pièces que ses filtres laissent passer. La priorité ne décide pas quel emplacement prend une pièce : elle décide seulement lequel prend le mur entre des pièces de deux emplacements.
