Style de l'étiquette

L'étiquette est ce qu'une pièce dit d'elle-même sur le plan : son nom, sa surface, ses dimensions. Ce dialogue décide de ce qu'elle dit et de son allure. Il s'ouvre depuis les trois points à côté du nom, dans le panneau de la pièce.

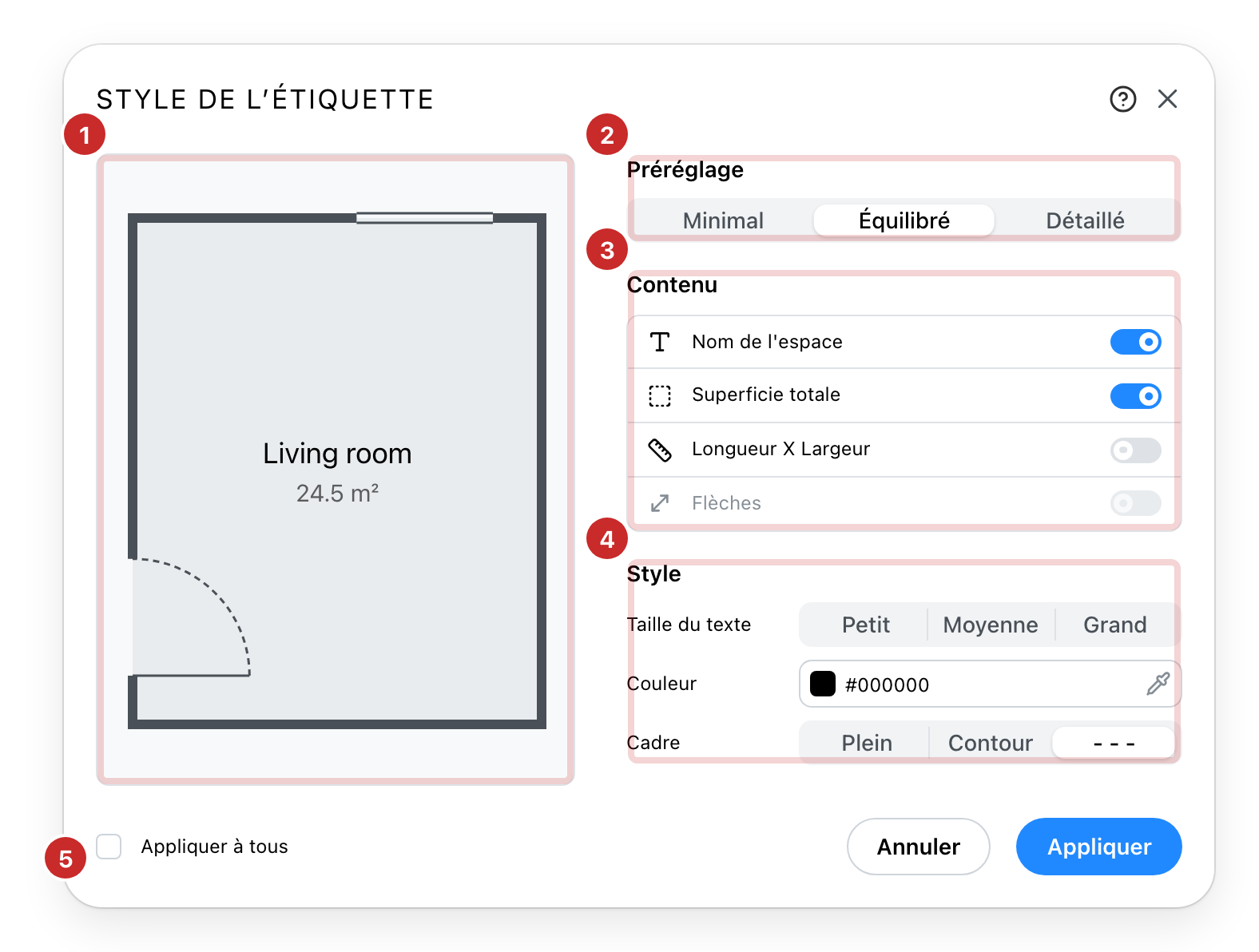

Le dialogue de style d'étiquette, ses cinq parties numérotées

  1. L'aperçu. La pièce telle qu'elle se lira sur le plan, redessinée à chaque changement. Travaillez en le regardant plutôt qu'en regardant les champs.
  2. Préréglage. Minimal, Équilibré, Détaillé. Commencez par là : la plupart du temps l'un des trois est ce que vous vouliez, et les groupes en dessous servent aux autres fois. Un préréglage fixe ce que dit l'étiquette et son cadre ; il garde la taille et la couleur.
  3. Contenu. Ce que l'étiquette dit : le nom, la surface totale, la longueur par la largeur, et des flèches. Les flèches marquent la longueur et la largeur, elles restent donc grisées tant que Longueur X Largeur n'est pas activé.
  4. Style. Taille du texte, une seule couleur pour toutes les lignes, et le cadre : plein, contour ou aucun. Un cadre plein vaut le coup au-dessus d'un revêtement de sol chargé, où le texte nu se lit mal.
  5. Appliquer à tous. Donne la même étiquette à toutes les pièces du projet. C'est le réglage que les gens ratent, et il évite de régler trente pièces une par une.

Rien ne change avant que vous cliquiez sur Appliquer ; Annuler laisse la pièce telle qu'elle était. Appliquer fait aussi de cette étiquette, cadre mis à part, celle que prendra la prochaine pièce dessinée.
