Placement précis
Faire glisser va vite et n'est jamais exact. Quand une chose doit se trouver à soixante centimètres du mur, ou qu'une rangée entière de bureaux doit se décaler d'un mètre, tapez la distance.
Un seul objet

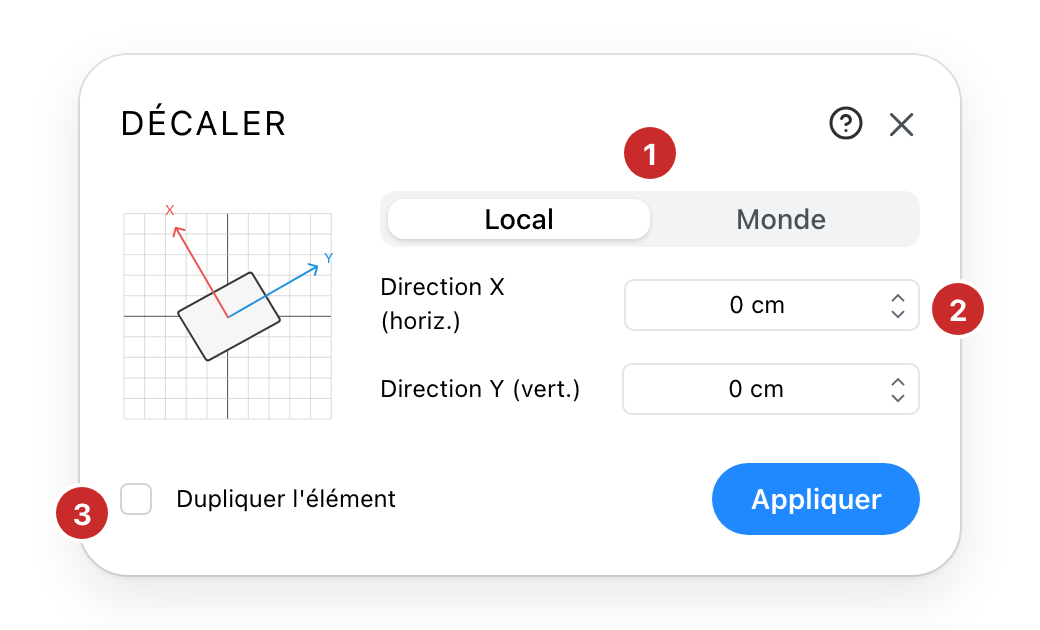

Sélectionnez-le et appuyez sur Déplacer avec précision, dans la section Actions de son panneau de propriétés. Le dialogue Décaler s'ouvre.
- Local ou Monde. Local mesure selon l'orientation propre de l'objet, Monde selon celle du plan. Le schéma à côté se redessine pour montrer lequel, et pour tout ce qui est d'équerre avec le plan les deux reviennent au même.
- Direction X et Direction Y. De combien avancer, dans les unités du projet. Un nombre négatif va dans l'autre sens.
- Dupliquer l'élément. Laisse l'original où il est et pose une copie au décalage indiqué. C'est ainsi qu'on construit une rangée à espacement exact : dupliquez, puis dupliquez la copie de la même valeur.
Toute une sélection

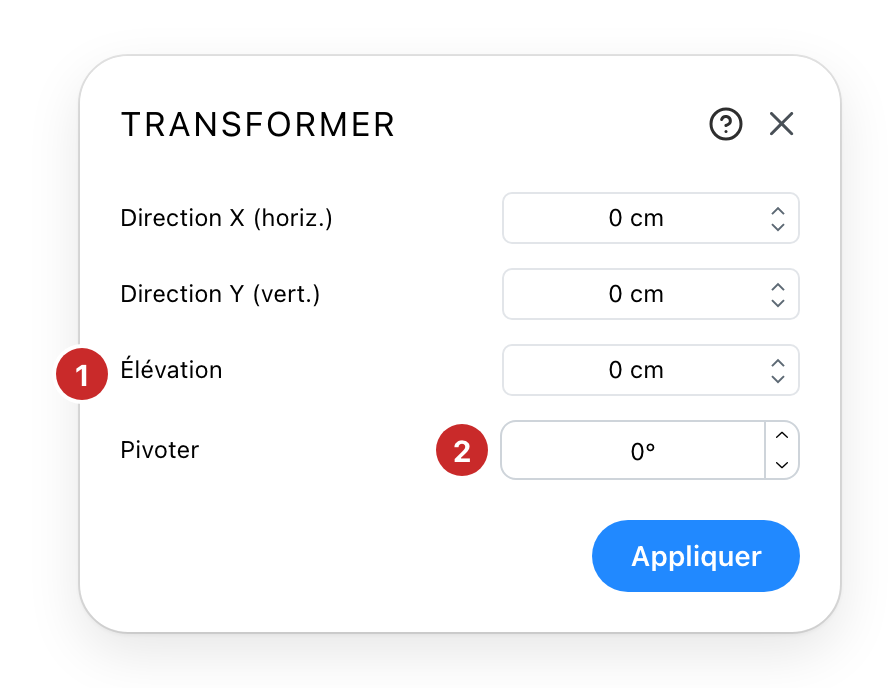

Sélectionnez plusieurs objets. La section Transformer du panneau du groupe déplace déjà la sélection des distances tapées dans ΔX et ΔY, appliquées par la flèche à côté, et la fait tourner par son champ Rotation. Déplacer avec précision, au pied de cette section, ouvre le dialogue Transformer : il déplace la sélection en X et en Y comme Décaler, sans les axes locaux et sans la copie, et fait deux choses de plus.
- Élévation. Monte ou descend la sélection. Si une partie de ce que vous avez pris ne peut pas être élevée, un avertissement apparaît à côté du mot et ces éléments ne bougent pas.
- Pivoter. En degrés autour du centre de la sélection, de sorte que tout ce qu'elle contient garde sa disposition relative. Faire tourner un bureau aménagé de quinze degrés ne dérange pas ce qu'il y a dedans.
Les deux dialogues n'appliquent qu'une fois, quand vous appuyez sur Appliquer. Rien ne bouge pendant que vous tapez.
