RoomScan

Un téléphone équipé de LiDAR parcourt un logement et produit un relevé. L'onglet Import Scan du rail le fait entrer : saisissez le Code de partage que l'application compagnon donne au scan, appuyez sur Importer, puis cliquez sur le plan pour le poser.

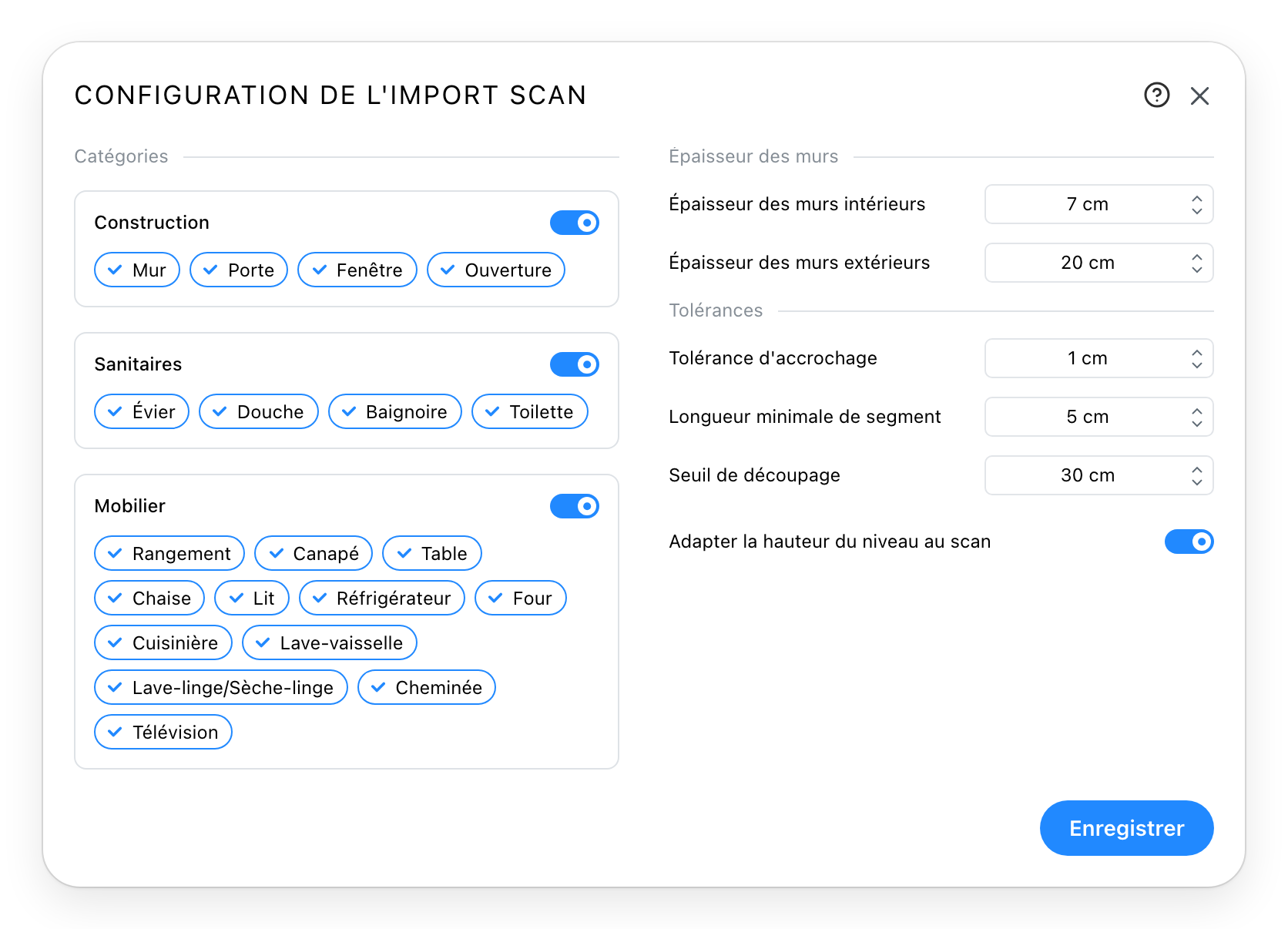

Ce dialogue décide de ce que Space Designer retient du scan, et de la façon dont il en construit les murs au passage. Ouvrez-le avec Paramètres avancés dans l'onglet, une fois un scan chargé et avant de le poser sur le plan. Enregistrer garde les réglages pour le projet. L'onglet lui-même reprend les deux épaisseurs de murs et la case de hauteur du niveau, et son Préréglage choisit les catégories pour vous : Tout, Construction uniquement, Construction + Sanitaires, ou Personnalisé dès que vous les choisissez une à une.

Ce qui entre

La moitié gauche est la liste de tout ce qu'un scan peut contenir, en trois groupes. Tout est activé au départ ; retirez ce dont vous ne voulez pas.

L'interrupteur d'un groupe supprime tout le groupe d'un coup. Les pastilles en dessous sont individuelles : désactivez Télévision et le reste du mobilier arrive quand même.

Désactiver puis réactiver un groupe le ramène en entier, pas la sélection que vous aviez.

Épaisseur des murs

Un scan mesure des surfaces, pas de la construction : il sait où se trouve la face d'un mur mais pas son épaisseur. Ces deux nombres sont ce avec quoi Space Designer construit : un pour les murs intérieurs du logement, un pour ceux qui donnent dehors.

Mieux vaut les régler avant l'import que corriger soixante murs après.

Tolérances

Tolérance d'accrochage, Longueur minimale de segment et Seuil de découpage sont prévus pour rattraper ce qu'un scan tenu à la main obtient légèrement de travers. Ils sont enregistrés avec le projet, mais l'import ne les utilise pas : les changer ne change pas ce qui arrive.

Adapter la hauteur du niveau au scan. Fixe la hauteur de l'étage d'après le plafond mesuré par le scan, quand ce plafond est entre 2 et 4 m, au lieu de garder la valeur par défaut du projet. Les murs importés d'au moins 1,20 m de haut suivent alors la hauteur de l'étage.

Rien ici ne change un scan déjà importé. Réglez, puis importez.

Voir aussi

• Étages contient la hauteur que ce dialogue peut fixer pour vous.
• Outils de dessin est ce avec quoi vous finissez la coque importée.
