Trait de coupe

Une coupe est une ligne que vous tracez en travers du projet, et une façon de le regarder. La ligne dit où couper ; la vue montre le bâtiment tranché le long de celle-ci, tout ce qui se trouve devant la coupe étant retiré.

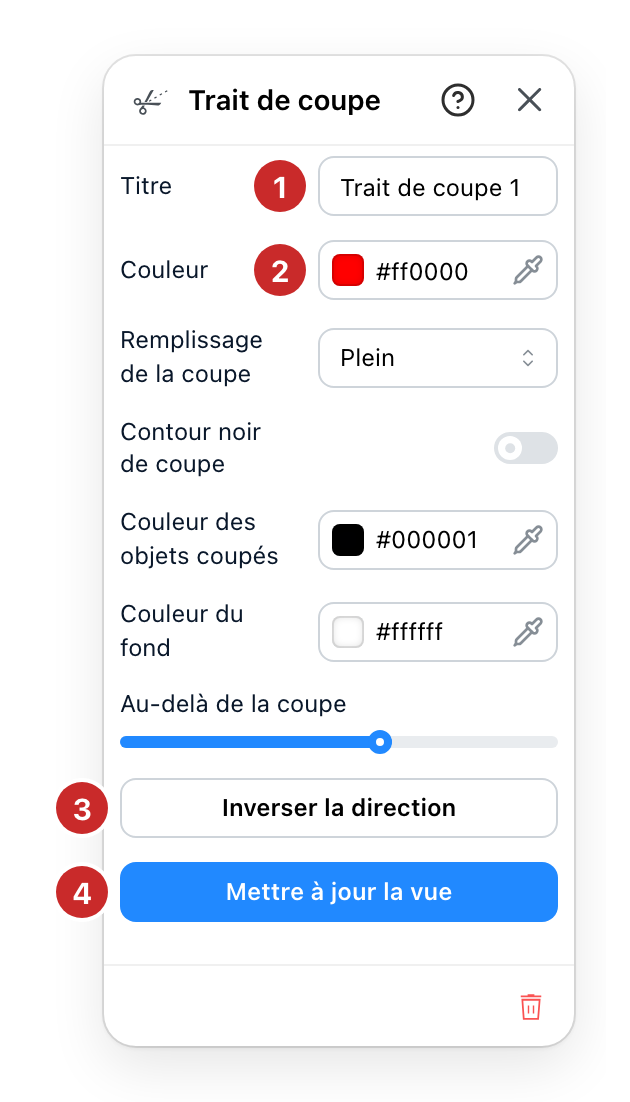

Tracez-en une avec l'outil de coupe, puis servez-vous de ce panneau pour la nommer et la regarder.

1. Titre. Le nom que porte la coupe sur le plan et sur le dessin qu'elle produit. A-A et B-B sont la convention habituelle, et c'est le nom qui distingue deux coupes sur un jeu de plans imprimé.
2. Couleur. Ce dans quoi la ligne de coupe est dessinée. Utile à changer quand deux coupes se croisent, pour que le plan dise quelle ligne appartient à quel dessin.
3. Inverser la direction. Le sens dans lequel la coupe regarde. Une coupe a deux faces et ceci les échange. Utilisez-le quand la vue montre la moitié que vous ne vouliez pas garder.
4. Mettre à jour la vue. Regarde à travers cette coupe. Le projet est tranché au niveau de la ligne et la caméra se place face à la coupe. Ce bouton n'apparaît que tant que vous regardez autre chose, car c'est la porte d'entrée.

On ne regarde qu'une coupe à la fois : ouvrir celle-ci referme la précédente. Revenir au plan ou à la 3D remet tout le bâtiment en place, et changer de version aussi. Inverser ou déplacer la ligne pendant que vous regardez à travers déplace la coupe et la caméra avec elle.

Entre la couleur et les boutons, cinq lignes décident de l'allure de la vue en coupe. Remplissage de la coupe remplit les murs et planchers tranchés en plein ou en hachuré. Contour noir de coupe trace un bord noir autour de ce que la coupe traverse. Couleur des objets coupés est la couleur du mobilier et des objets que la coupe traverse, et Couleur du fond celle de l'arrière-plan du dessin. Au-delà de la coupe fond dans l'arrière-plan ce qui se trouve derrière la coupe : à 0 tout est dessiné, à 100 tout disparaît.

Certains sites proposent aussi un Style, juste après la couleur. Il décide de ce qui remplit les surfaces tranchées et de ce qui se trouve derrière, et il n'apparaît que là où plusieurs styles ont été configurés pour votre site.

La corbeille au pied du panneau supprime la coupe. La ligne disparaît, le projet non.

Voir aussi

• Outils de dessin est l'endroit où la ligne de coupe se trace.
• Étages décident des hauteurs que la coupe traverse.
