Calcolo delle superfici

Space Designer misura quello che avete disegnato secondo la norma che scegliete, e può misurarlo secondo quattro norme insieme. È questo il senso del pannello: lo stesso progetto ha una superficie secondo una norma nazionale e un'altra secondo le regole di un committente, ed entrambe sono vere.

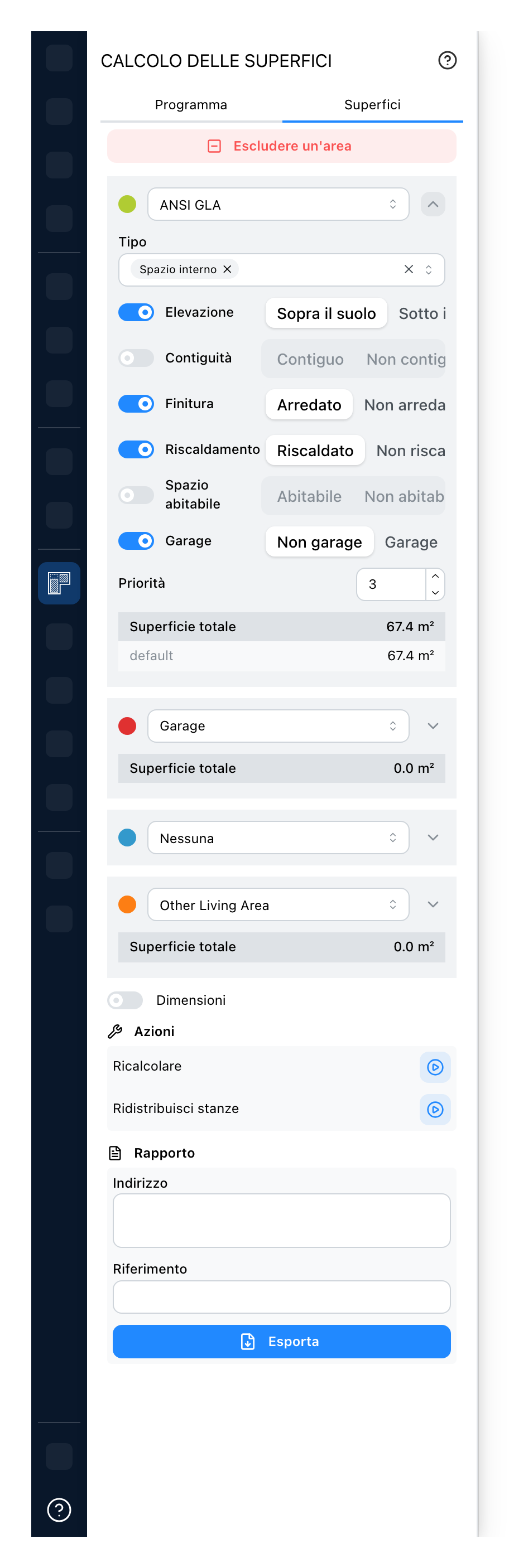

Il pannello delle superfici, con una norma aperta

  1. Programma è quello che il progetto dovrebbe contenere, locale per locale. Superfici è quello che contiene davvero, misurato su ciò che avete disegnato.
  2. Toglie una superficie da tutti i totali in una volta: un vuoto, un cavedio, uno spazio che non è di nessuno.
  3. La norma misurata e il colore che prende sulla pianta. È da quel colore che capite quale regola si è presa una superficie. La freccia richiude le regole.
  4. I tipi di locale che questa norma conta. Tutto il resto è misurato da un altro slot, o da nessuno. Se resta vuoto, lo slot non conta nulla.
  5. Ogni interruttore accende una prova, e la coppia accanto dice quale lato conta: un locale fuori terra o interrato, attaccato o staccato, finito o no, riscaldato o no, abitabile o no, garage o no. Una prova spenta significa che la norma non si pronuncia. Abitabile significa finito e riscaldato, quindi accenderlo libera le prove Finitura e Riscaldamento, e accendere una di queste libera Abitabile.
  6. Quale di due norme si prende un muro che condividono. Arriva sul valore proprio della norma e va toccata solo quando due slot si incontrano sullo stesso muro.
  7. Il risultato di questa norma, nelle unità del progetto: il totale, poi ogni livello, e le superfici escluse tolte.
  8. Gli altri tre slot. Quattro norme si possono misurare insieme, così un totale sotto una regola sta accanto al totale sotto un'altra.
  9. L'interruttore Quote scrive le misure su ogni superficie della pianta.
  10. Ricalcola misura di nuovo il livello in cui vi trovate, dopo un cambiamento che i totali non hanno seguito. Ridistribuisci locali riporta le impostazioni di ogni locale (tipo, attaccato, finito, riscaldato, garage) a quelle dedotte dal suo nome, usando la libreria dei locali; un locale il cui nome non viene riconosciuto resta com'è. Entrambi chiedono prima una conferma.
  11. La relazione in PDF. L'indirizzo e il riferimento digitati qui sono stampati sulla copertina.

Ogni slot prende tutti i locali che i suoi filtri lasciano passare. La priorità non decide quale slot prende un locale: decide solo quale prende il muro tra locali di due slot.
