Linea di sezione

Una sezione è una linea che tracci attraverso il progetto, e un modo di guardarlo. La linea dice dove tagliare; la vista mostra l'edificio tagliato lungo di essa, con tutto ciò che sta davanti al taglio rimosso.

Tracciane una con lo strumento sezione, poi usa questo pannello per darle un nome e guardarci attraverso.

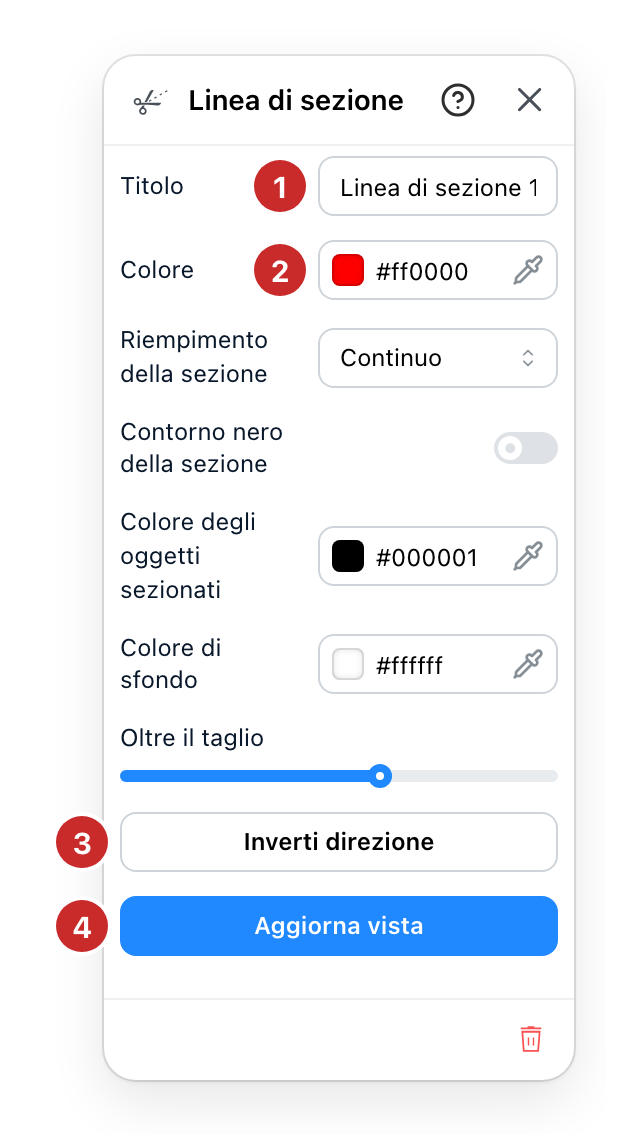

Il pannello Linea di sezione

  1. Titolo. Il nome che la sezione porta sulla pianta e sul disegno che produce. A-A e B-B sono la convenzione abituale, ed è il nome a distinguere due sezioni su un set stampato.
  2. Colore. Con cosa viene disegnata la linea di taglio. Vale la pena cambiarlo quando due sezioni si incrociano, così la pianta dice quale linea appartiene a quale disegno.
  3. Inverti direzione. Da che parte guarda la sezione. Un taglio ha due facce e questo le scambia. Usalo quando la vista mostra la metà che non intendevi tenere.
  4. Aggiorna vista. Guarda attraverso questa sezione. Il progetto viene tagliato sulla linea e la camera si mette di fronte al taglio. Appare solo mentre stai guardando altro, perché è la via d'ingresso.

Si guarda una sola sezione alla volta: aprire questa chiude la precedente. Tornare alla pianta o al 3D rimette tutto l'edificio, e cambiare versione anche. Capovolgere o spostare la linea mentre ci guardi attraverso sposta con lei il taglio e la camera.

Tra il colore e i pulsanti, cinque righe decidono che aspetto ha la vista di sezione. Riempimento della sezione riempie i muri e i solai tagliati, pieni o tratteggiati. Contorno nero della sezione disegna un bordo nero attorno a ciò che il taglio attraversa. Colore degli oggetti sezionati è il colore dell'arredo e degli oggetti che il taglio attraversa, e Colore di sfondo il colore dietro il disegno. Oltre il taglio sfuma ciò che sta oltre il taglio nello sfondo: a 0 è disegnato per intero, a 100 è sparito.

Alcuni siti offrono anche uno Stile, subito dopo il colore. Decide con cosa sono riempite le superfici tagliate e cosa sta dietro, e appare solo dove per il tuo sito ne è stato configurato più di uno.

Il cestino ai piedi del pannello elimina la sezione. La linea sparisce, il progetto no.
