Passi e frecce
Un passo è un posto dove accade qualcosa. Una freccia è il passaggio da un passo al successivo. Insieme sono tutto il vocabolario di un processo, e ognuno ha il suo pannello.

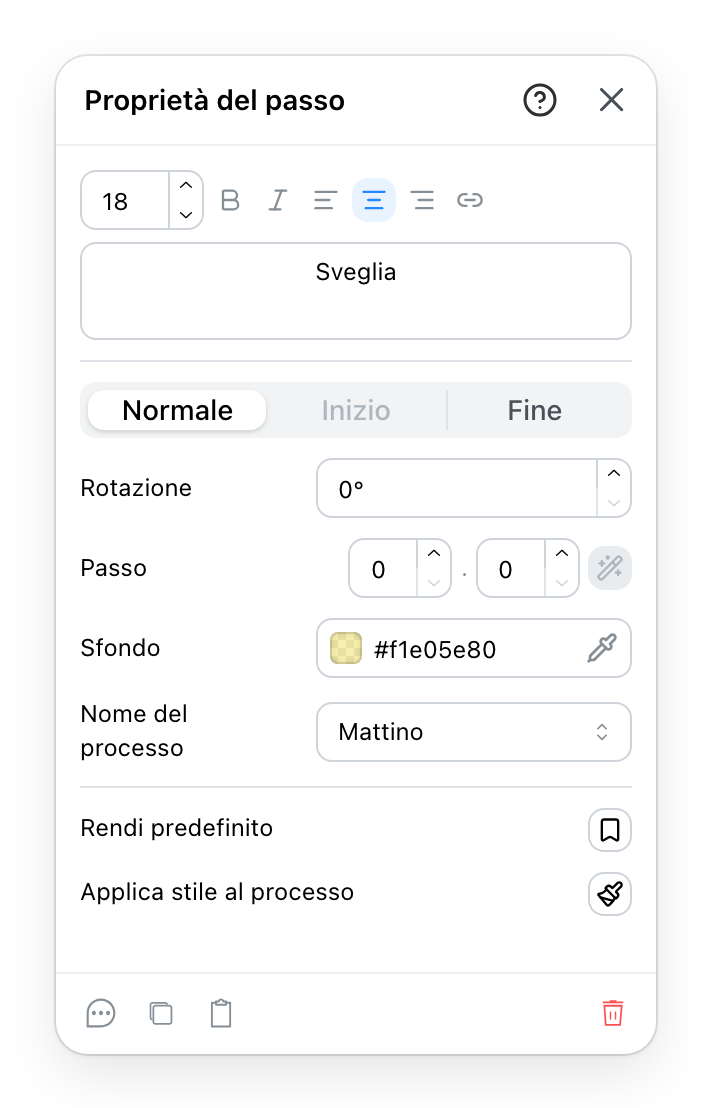

Un passo
- Cosa accade qui, nelle parole che la pianta mostrerà. È l'etichetta che la gente legge, quindi scrivila come un compito e non come una macchina.
- Dove sta questo passo nella catena: normale, inizio o fine. Un flusso ha bisogno di un inizio, ed è questo a segnarlo. Un passo in mezzo a una catena non può essere un inizio o una fine.
- Lo sfondo del passo. Si regola sul passo e non sul processo, così uno può staccarsi dai vicini. Un inizio o una fine ha un riempimento fisso e nessuno sfondo da impostare.
- A quale processo appartiene il passo, o a nessuno. Un passo non assegnato è disegnato e non lo conta nessuno: è a questo che serve il «nessuno» esplicito. Quando dei passi collegati a questo appartengono a un altro processo, un pulsante sotto propone di dare loro questo, e dice quanti ne cambierà.
- Porta l'aspetto di questo passo, testo e sfondo, su tutti i passi del suo processo, su ogni livello della versione. Il comando che evita di farne quaranta a mano.
Altre due righe si trovano tra la seconda e la terza. La rotazione gira il passo sulla pianta. Il numero del passo è quello che il suo badge mostra sulla pianta, per esempio 2.1. La bacchetta accanto numera l'intera catena a partire dal suo passo di inizio; senza un passo di inizio resta in grigio. La riga sopra l'ultima fa dell'aspetto di questo passo quello che prende il passo disegnato dopo.
Un passo può passare da un processo a un altro in qualsiasi momento, e non porta via nulla: le frecce in entrata e in uscita restano dove sono.

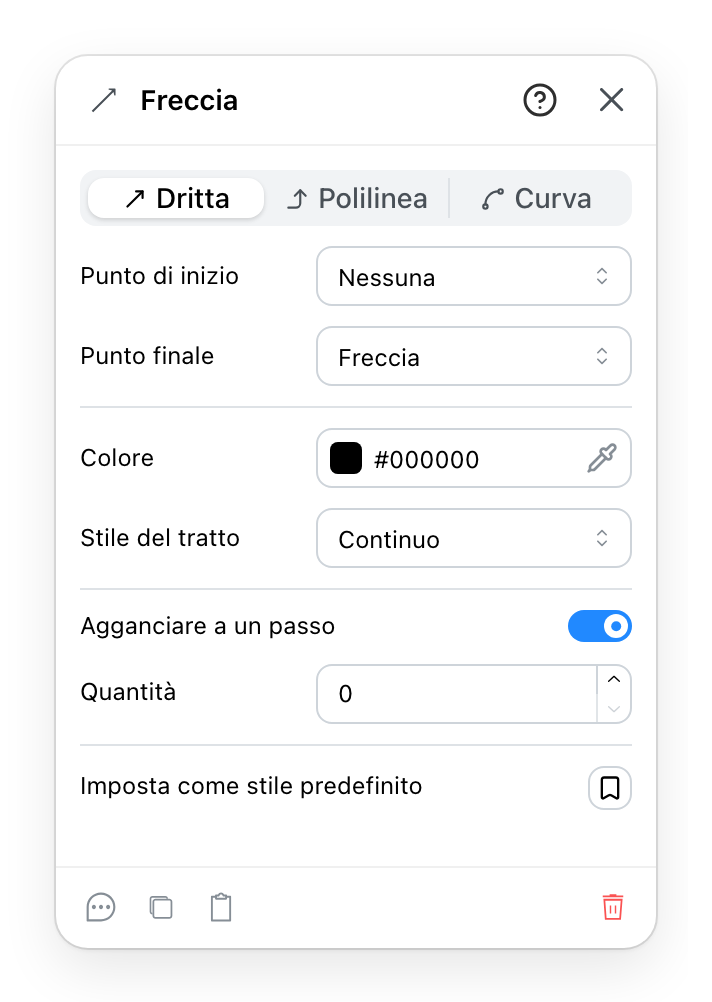

Una freccia
- Come la linea viaggia tra le sue estremità: dritta, per i vertici che poni, o curva tra essi.
- Cosa sta a ciascuna estremità. Una delle forme offerte è «niente affatto», ed è così che si fa una linea con una sola punta.
- Colore, spessore e tratteggio. Su una pianta stampata il tratteggio arriva più lontano del colore. Lo spessore non è offerto mentre lavorate nella pianta 2D.
- Lega la freccia a un passo così i due si muovono insieme. Una freccia non legata è un'annotazione e non un pezzo di flusso.
- Quante cose viaggiano per di qua. Nulla sulla pianta lo disegna; esce nel report, che è tutta la ragione per cui sta qui.
L'ultima riga fa dell'aspetto di questa freccia quello che prende la freccia disegnata dopo.
Lo stesso pannello serve la freccia di annotazione semplice, che indica cose e non appartiene ad alcun processo. La quantità è la differenza: una freccia di annotazione non ne ha e non le viene offerta.
Entrambi i pannelli finiscono con una nota, un duplica, una copia negli appunti e un elimina.
