보정 및 감지
배경 도면을 가져올 때 열리는 창입니다. 이 창은 두 가지 작업을 순서대로 수행합니다. 먼저 도면에 실제 축척을 지정하고, 그다음 벽, 문, 창을 읽어 들일지 제안합니다. 두 작업 모두 건너뛸 수 있습니다.
이 창은 배경 도면 탭에서 다시 열 수 있습니다. 축척 옆의 연필 아이콘은 보정부터 시작하며, 자동 감지는 감지 단계로 바로 이동하지만 도면에 아직 축척이 없다면 먼저 보정을 거칩니다.

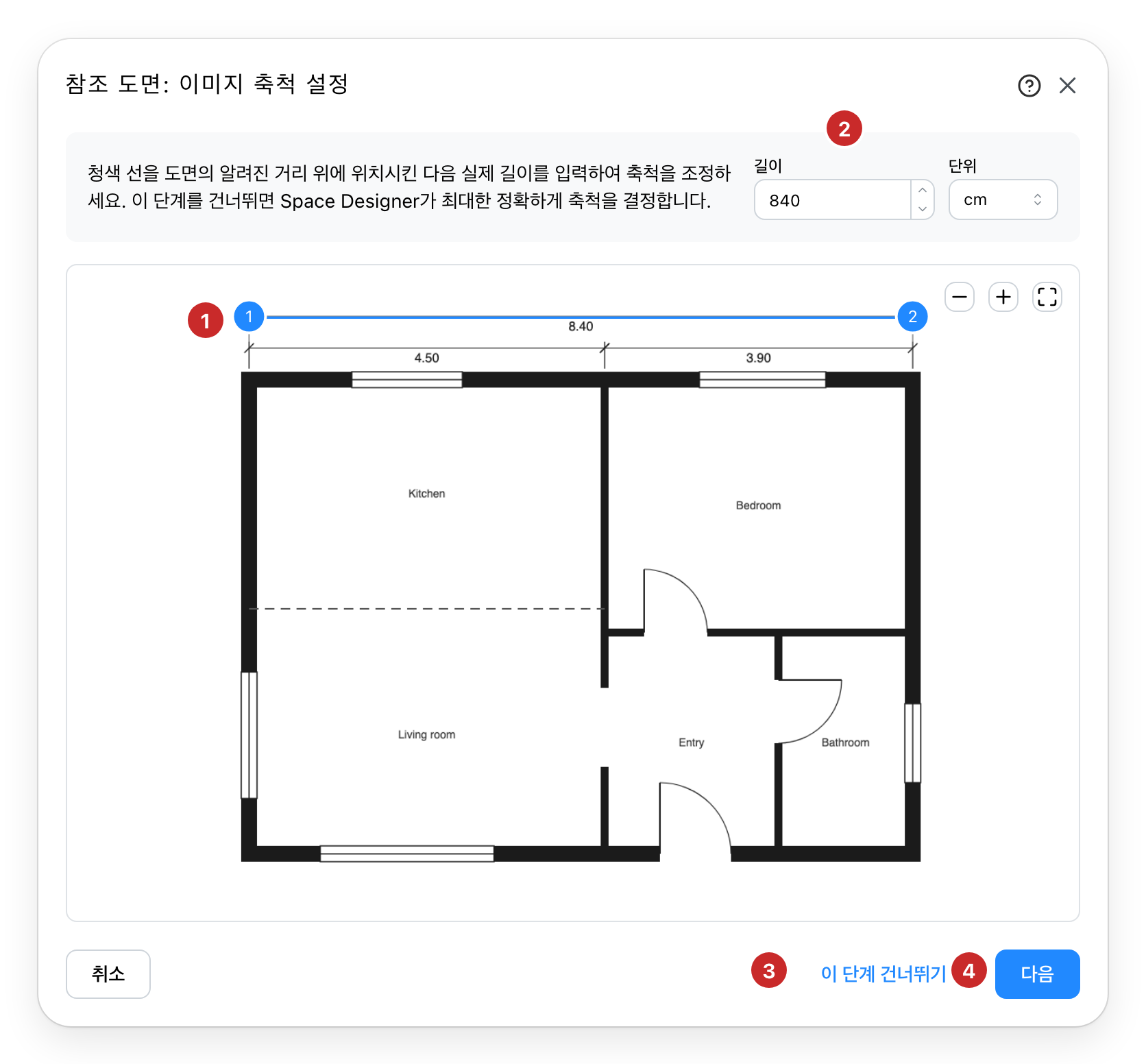

축척 설정하기
이미지 자체에는 크기가 없습니다. 보정은 도면 위의 두 점과 그 사이의 실제 거리를 지정하여 이미지에 크기를 부여합니다.
- 두 점. 알고 있는 길이의 양 끝에 점을 드래그해 놓습니다. 도면에 적힌 치수나 직접 측정한 벽을 기준으로 사용할 수 있습니다. 도면 위쪽 버튼으로 확대하고, 이미지를 드래그하여 이동할 수 있습니다. 점을 잡고 있는 동안에는 돋보기로 그 아래 픽셀이 표시됩니다.
Shift를 누르고 있으면 선을 수평 또는 수직으로 유지할 수 있고, 화살표 키로 점을 1픽셀씩 이동할 수 있습니다. - 길이 및 단위. 두 점 사이의 실제 길이입니다. 선택한 단위가 프로젝트의 단위가 됩니다.
- 이 단계 건너뛰기. 축척 설정을 감지 단계에 맡깁니다. 감지 단계에서는 도면에 적힌 치수를 읽어 축척을 구합니다. 자세한 내용은 아래를 참고하세요. 크레딧이 있는 구독에서만 제공됩니다.
- 다음. 축척을 적용한 뒤 벽 감지를 제안합니다. 크레딧이 없는 구독에서는 축척을 적용하고 창을 닫습니다.
탭에서 다시 열면 보정 화면에는 이전에 남겨둔 두 점의 위치가 그대로 표시됩니다. 아무것도 옮기지 않고 다음을 누르면 축척은 변경되지 않습니다.

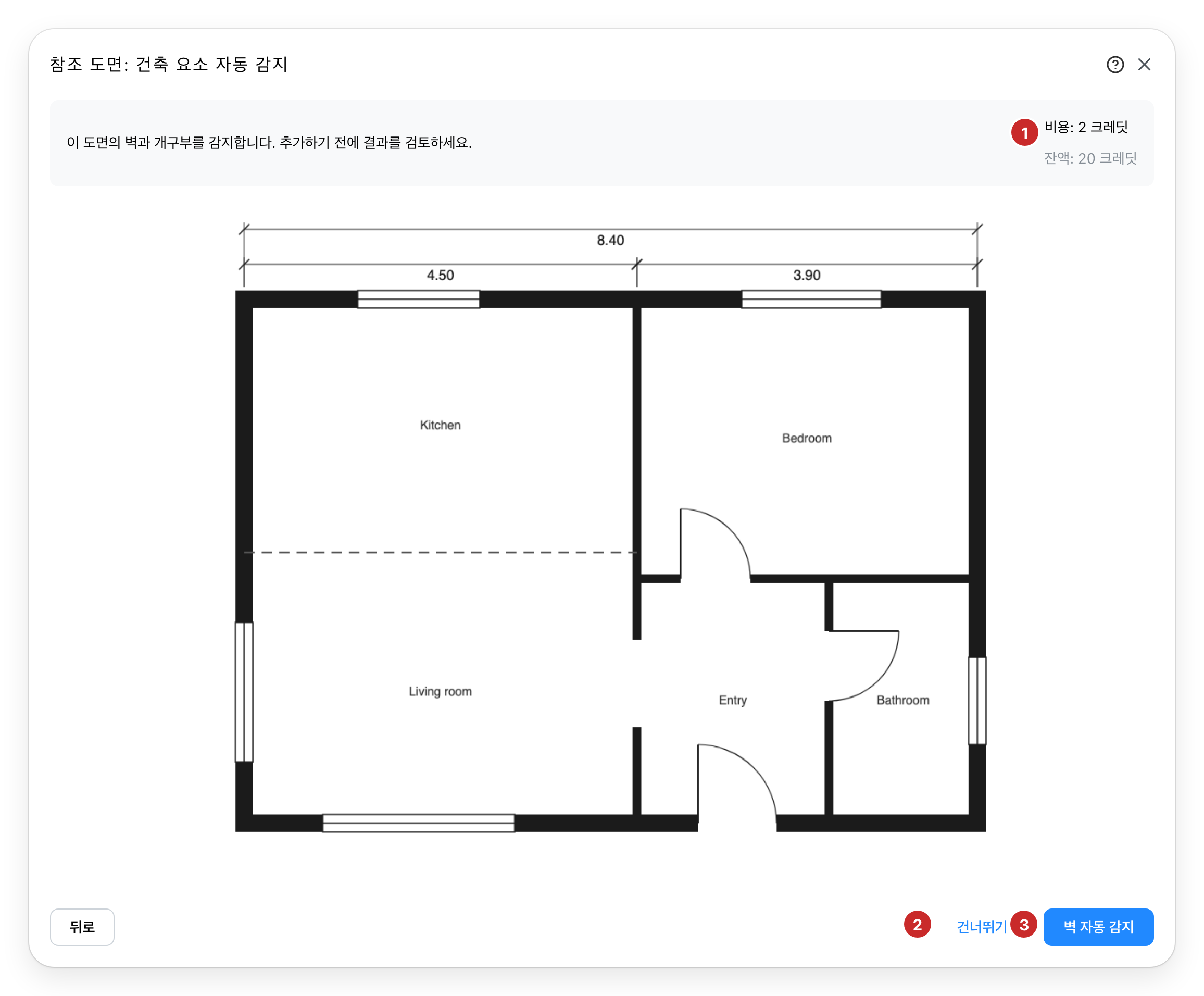

벽, 문, 창 감지하기
분석에는 크레딧이 사용되며, 감지 기능은 모든 구독 플랜에 포함되어 있지는 않습니다.
- 비용 및 잔액. 분석 1회당 비용과 보유한 크레딧입니다. 시작하기 전에는 요금이 청구되지 않습니다.
- 건너뛰기. 창을 닫습니다. 도면은 축척을 유지하며 아무것도 추가되지 않습니다.
- 벽 자동 감지. 분석을 시작합니다. 잔액이 비용보다 적으면 사용할 수 없습니다.
분석에는 시간이 걸립니다. 창에는 분석이 실행된 시간과 현재 검토 중인 내용이 표시됩니다. 창을 닫아도 분석은 계속 진행되며, 같은 도면에서 창을 다시 열면 재청구 없이 이어서 확인할 수 있습니다.

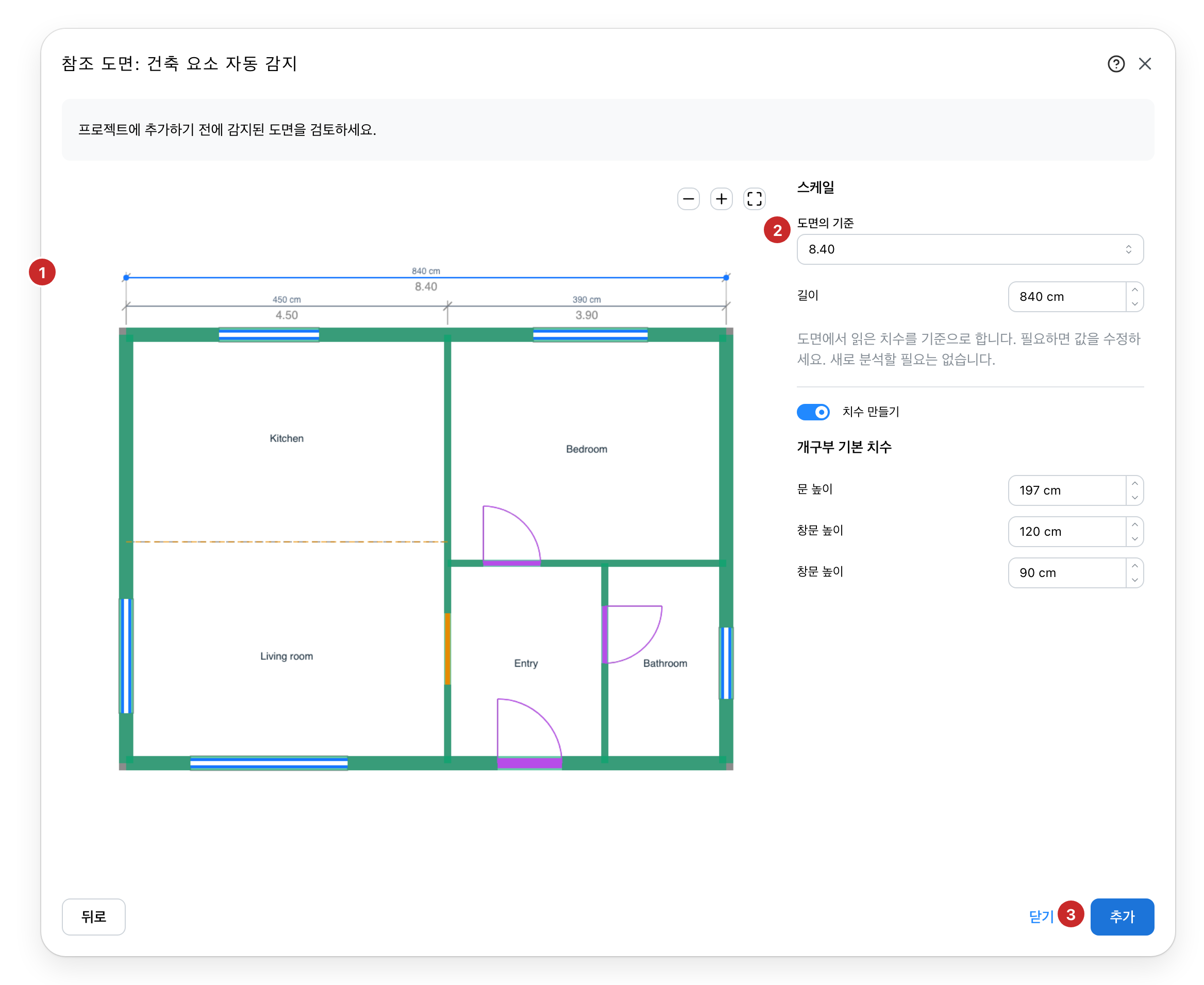

감지 결과 확인하기
승인하기 전까지는 프로젝트에 아무것도 추가되지 않습니다.
- 감지된 도면. 원본 도면 위에 표시됩니다. 벽은 초록색, 개방된 칸막이는 주황색 점선, 창은 파란색, 문은 여닫이 방향과 함께 보라색으로 표시되며, 각 방의 이름도 함께 나타납니다. 드래그와 확대로 모서리 부분을 자세히 볼 수 있습니다.
- 도면의 기준. 보정을 건너뛴 경우에만 표시됩니다. 축척을 결정하는 치수로, 기본값은 발견된 것 중 가장 긴 치수입니다. 다른 치수를 선택하거나, 잘못 읽힌 경우 길이를 수정할 수 있습니다. 새로 분석을 다시 실행할 필요는 없습니다.
- 추가. 도면의 레벨에 벽, 문, 창, 방을 생성합니다.
도면 옆의 열에서 치수 만들기는 도면에서 읽은 치수를 치수선으로 프로젝트에 추가하고, 개구부 기본 치수는 도면에 나타나지 않는, 감지된 문과 창의 높이를 보관합니다.
2 도면에 사용할 수 있는 치수가 없는 경우
대신 문짝의 너비(83 cm 또는 32 in)가 사용되며, 창에는 이것이 추정값임이 표시됩니다. 문틀을 제외한 문짝 자체의 너비를 확인하고 필요하면 수정하세요. 문도 없는 경우 추가는 계속 비활성화되며, 뒤로를 누르면 보정 단계로 돌아갑니다. 분석 결과는 유지되므로 수동으로 측정해도 추가 비용은 들지 않습니다.
3 결과 추가하기
레벨 높이를 넘어서는 기본 개구부가 있으면, 높이를 낮출 때까지 추가를 사용할 수 없습니다.
도면이 놓이는 위치에 이미 무언가가 있는 경우, 도면과 그 위에서 감지된 모든 요소가 함께 옆으로 이동하여 기존 작업 위에 겹치지 않도록 합니다. 실행 취소 한 번으로 도면 위치를 포함해 추가된 내용 전체를 되돌릴 수 있습니다.
여러 층을 나란히 보여주는 도면에는 미리보기 위쪽에 선택기가 표시되어, 한 층씩 추가할 수 있습니다.
