인원 간격
인원 간격은 어떤 위치 둘레에 빈 공간의 부피를 놓습니다. 반지름과 높이를 가진 원기둥입니다. 작업 위치마다 하나씩 두면, 두 사람이 제대로 일하기에는 너무 가까운 곳이 어디인지 도면이 알려 줍니다.

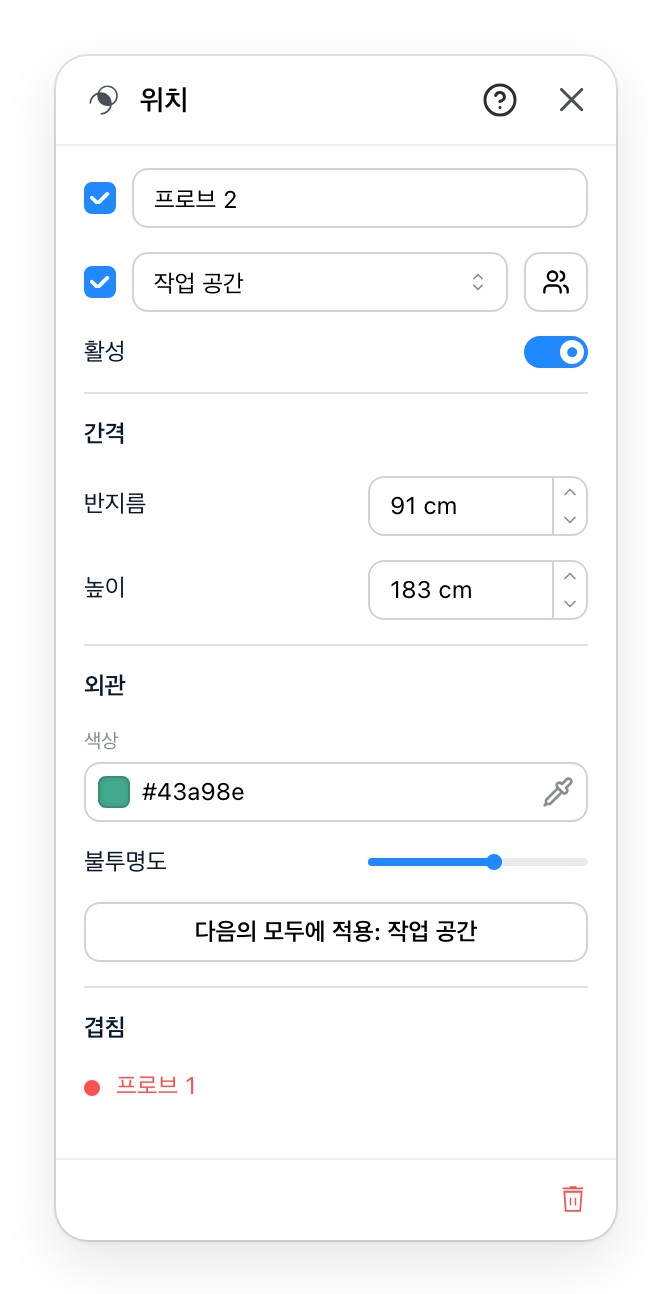

그리기 도구의 주석 도구 중 인원 간격으로 하나를 놓습니다. 위치가 서 있는 평면도 자리를 클릭합니다. 패널의 제목은 위치입니다.
하나의 위치
- 이 부피가 속한 그룹입니다. 부피는 같은 그룹의 것과만 비교되므로, 애초에 무엇을 충돌로 볼지를 정하는 것이 그룹입니다.
- 삭제하지 않은 채 비교에서 빼냅니다. 가정을 시험해 보고 되돌리는 방법입니다.
- 그 위치가 주위에 필요로 하는 공간과, 그 공간의 높이입니다. 이 둘이 겹칠 때 두 부피는 충돌합니다.
- 다음의 모두에 적용 뒤에 그룹의 이름이 붙은 버튼은 위치에 그룹이 생기면 나타납니다. 그룹 안의 모든 부피에 이 부피의 반지름과 모양을 부여하며, 높이는 그대로 둡니다. 마흔 개를 손으로 설정하지 않아도 되게 해 주는 조작입니다.
- 이 부피가 지금 겹쳐 있는 상대를 이름으로 보여 줍니다. 각각이 링크이며, 누르면 그 위치가 선택됩니다. 가로지르는 경로도 나열되지만 링크는 없습니다.
그룹 위에는 위치의 이름이 있습니다. 이름 앞의 상자와 그룹 앞의 상자는 각각 도면의 부피 옆에 그것을 적습니다.
무엇이 충돌인지는 그룹이 정한다
여기서 걸려 넘어집니다. 도면 위에서 겹치는 두 부피라도 같은 그룹이 아니면 충돌이 아닙니다.
의도된 동작이며, 이 도구를 쓸 만하게 만드는 것이 바로 이것입니다. 공장과 그 위의 사무실은 도면상 겹쳐 있어도 한 사람을 공유하는 일이 없습니다. 서로 다른 그룹에 넣으면 도면은 존재하지 않는 문제를 알리기를 그만둡니다. 그룹이 없는 위치끼리는, 그룹이 없는 것이 하나의 그룹인 것처럼 서로 비교됩니다.

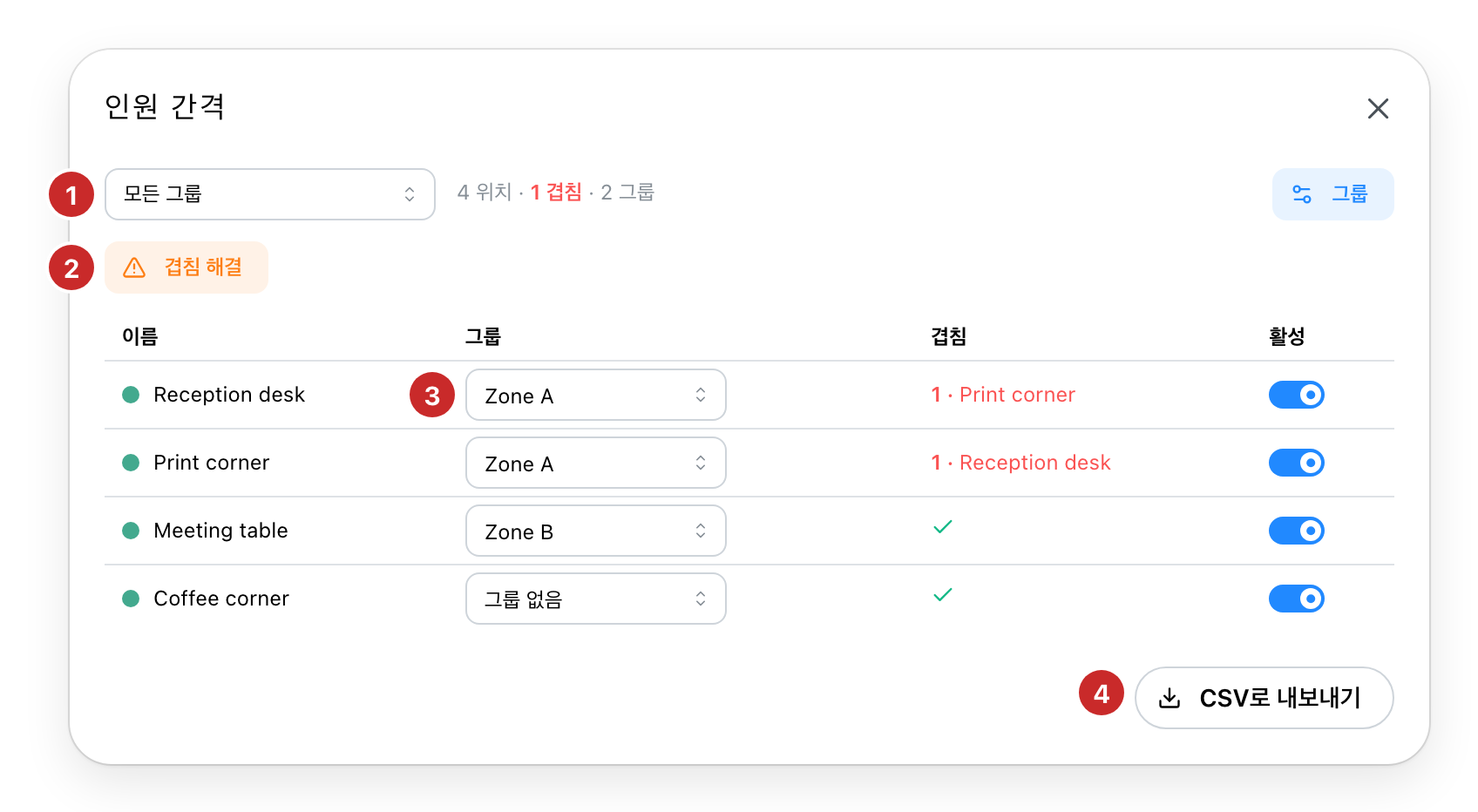

모든 위치를 한 번에
- 필터. 표를 한 그룹으로 좁힙니다. 그룹이 여럿인 프로젝트에서는 읽을 수 있는 목록과 그렇지 않은 목록의 차이가 됩니다.
- 겹침 해결. 제거하면 모든 겹침이 사라지는 최소한의 위치 집합을 계산해 강조합니다. 제안할 뿐이며, 끌지 말지는 당신이 정합니다. 제안된 위치 비활성화로 한꺼번에 끄거나 활성 열에서 하나씩 끕니다.
- 그룹 열. 패널을 열지 않고 여기서 위치를 다른 그룹으로 옮깁니다. 아무도 그룹을 생각하기 전에 그려진 프로젝트를 정리하는 가장 빠른 방법입니다.
- CSV로 내보내기. 이름, 그룹, 활성 여부, 반지름, 높이, 충돌. 위치마다 한 줄입니다.
필터 옆의 줄이 위치 수, 겹침 수, 그룹 수를 셉니다. 변경할 때마다 다시 읽어 볼 가치가 있는 유일한 줄입니다.
해결 기능은 신뢰하기 전에 이해해 두는 편이 좋습니다. 그것이 답하는 것은 '최소 몇 개를 뺄 수 있는가' 이지 '어느 것이 잘못되었는가'가 아니며, 찾아낸 답은 좋은 답이지 최적임이 증명된 답은 아닙니다. 판결이 아니라 논의의 출발점으로 읽으십시오.
오른쪽 위의 그룹 버튼이 그룹 자체를 만들고 이름을 바꾸는 곳입니다. 위치 패널에서 그룹 옆의 버튼은 이 개요를 엽니다.
